Установка/Подключение
Установка/Подключение
Подключение

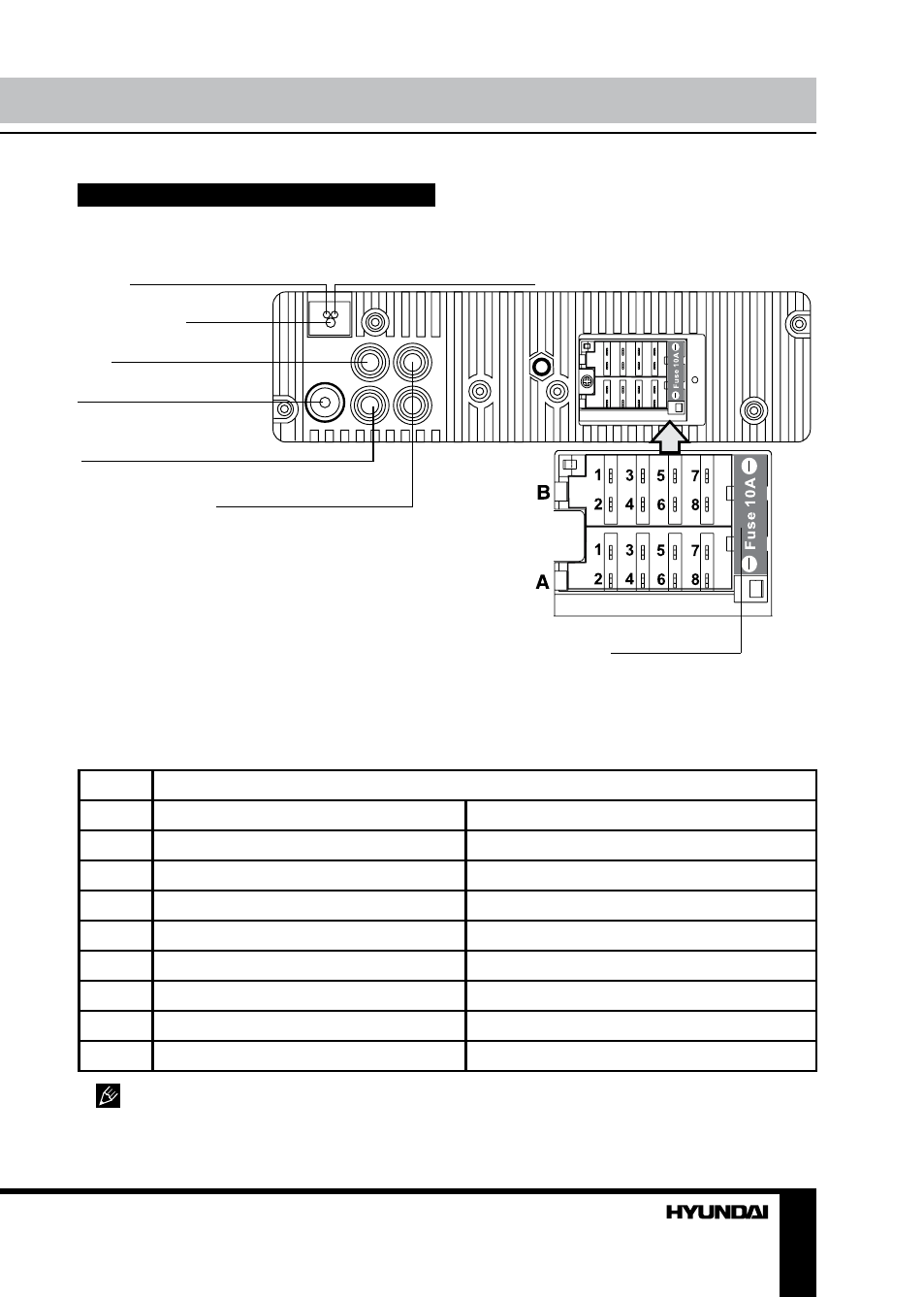

Схема электрических соединений
Предохранитель
10 A
Парковочный (фиолетовый)
Задняя передача (розовый)
Линейный выход RCA
(лев=бел.; правый=красн.)
Вход для камеры заднего вида (желтый)
Разъем для радиоантенны
ТВ-антенна
Видеовыход (желтый)
ISO-коннектор
Таблица проводов ISO-коннектора
Номер
Функция
Разъем A
Разъем B
1
-
Тыловой правый(+) - Синий
2
-
Тыловой правый(-) - Синий/Белый
3
-
Фронтальный правый(+) - Серый
4
Питание 12 В (+)/желтый
Фронтальн. правый(-) - Серый/Белый
5
Питание антенны/усилит - оранжев.
Фронтальный левый(+) - Зеленый
6
Подсветка панели/белый
Фронт. левый((-) - Зеленый/Белый
7
Зажигание/красный
Тыловой левый(+) - Коричневый
8
Заземление/черный
Тыловой левый(-) - Коричневый/Белый
Провод питания антенны предназначен для подачи питания на антенну и для удален-
ного управления дополнительным усилителем.
