Монтаж
3
l Вставить накладную планку (рис. 8, поз. 4) в торцевую
планку теплоизоляции.
l Изнутри в вырез вставить прямоугольные теплоизоля-
ционные заглушки (рис. 8, поз. 3).
l В отверстия для неиспользуемых присоединительных
штуцеров установить круглые теплоизоляционные
заглушки.
l Теплоизоляционный круг (рис. 8, поз. 1) положить на
верхнюю крышку люка таким образом, чтобы его края
совпали с краями боковой теплоизоляции.
l Надеть верхний кожух бака-водонагревателя (пласт-
массовую крышку, рис. 8, поз. 2) сверху теплоизоля-
ционного круга так, чтобы в него вошли края боковой
теплоизоляции.
l Вынуть фирменную табличку из технической докумен-
тации.
l Снять с обратной стороны фирменной таблички за-
щитную пленку и наклеить ее под уже существующей
фирменной табличкой меньшего размера (рис. 9).

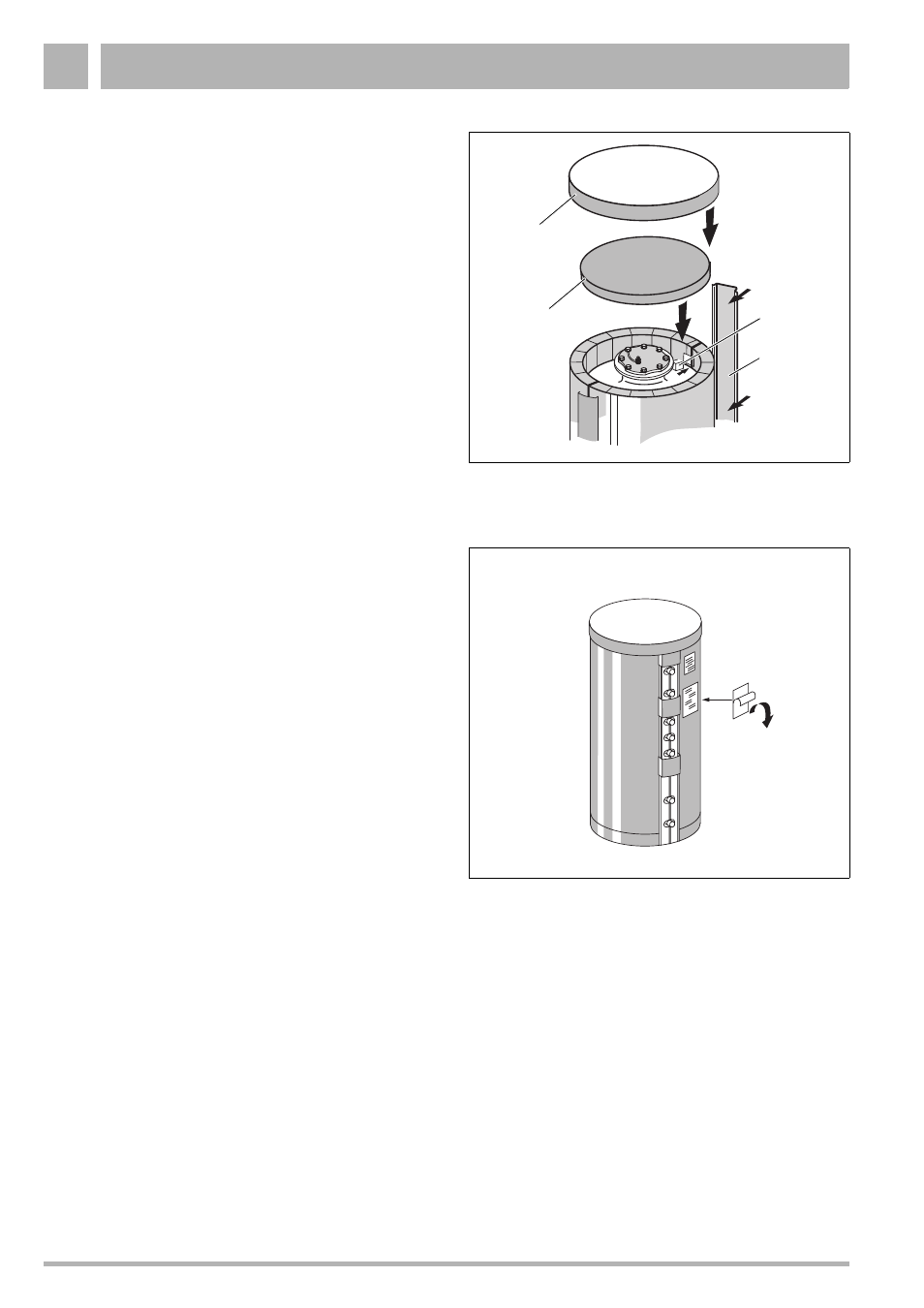

Рис. 8
Теплоизоляция крышки верхнего смотрового
люка
1
2
3
4
Рис. 9
Крепление фирменной таблички
