Монтаж
3
7
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию. Бак-водонагреватель Logalux SU 400–1000 • Издание 04/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3.4
Теплоизоляция
Лучше всего теплоизоляцию устанавливать при темпера-
туре примерно + 15 °C. Чтобы легче подтянуть концы
теплоизоляционных матов друг к другу, нужно слегка по-
стукивать по ним в направлении обоих концов застежек.
Торцевые планки сначала надеть на присоединительные
штуцеры и закрепить монтажными приспособлениями
(U-образными планками).
l Теплоизоляционный круг с надрезами для ножек бака-
водонагревателя положить на пол (рис. 6).
l Обернуть теплоизоляционные маты вокруг бака-водо-
нагревателя так, чтобы штуцеры подключения попали
в отверстия на матах (рис. 6).
l Подтянуть и скрепить между собой концы теплоизоля-
ционных матов (рис. 6).
l Вставить теплоизоляционную шайбу (рис. 7, поз. 3)
перед передней крышкой смотрового люка (рис. 7,
поз. 1).
l Прикрутить 4 саморезами (рис. 7, поз. 2) кожух,
закрывающий крышку смотрового люка.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Теплоизоляционный мат состоит из двух
частей.

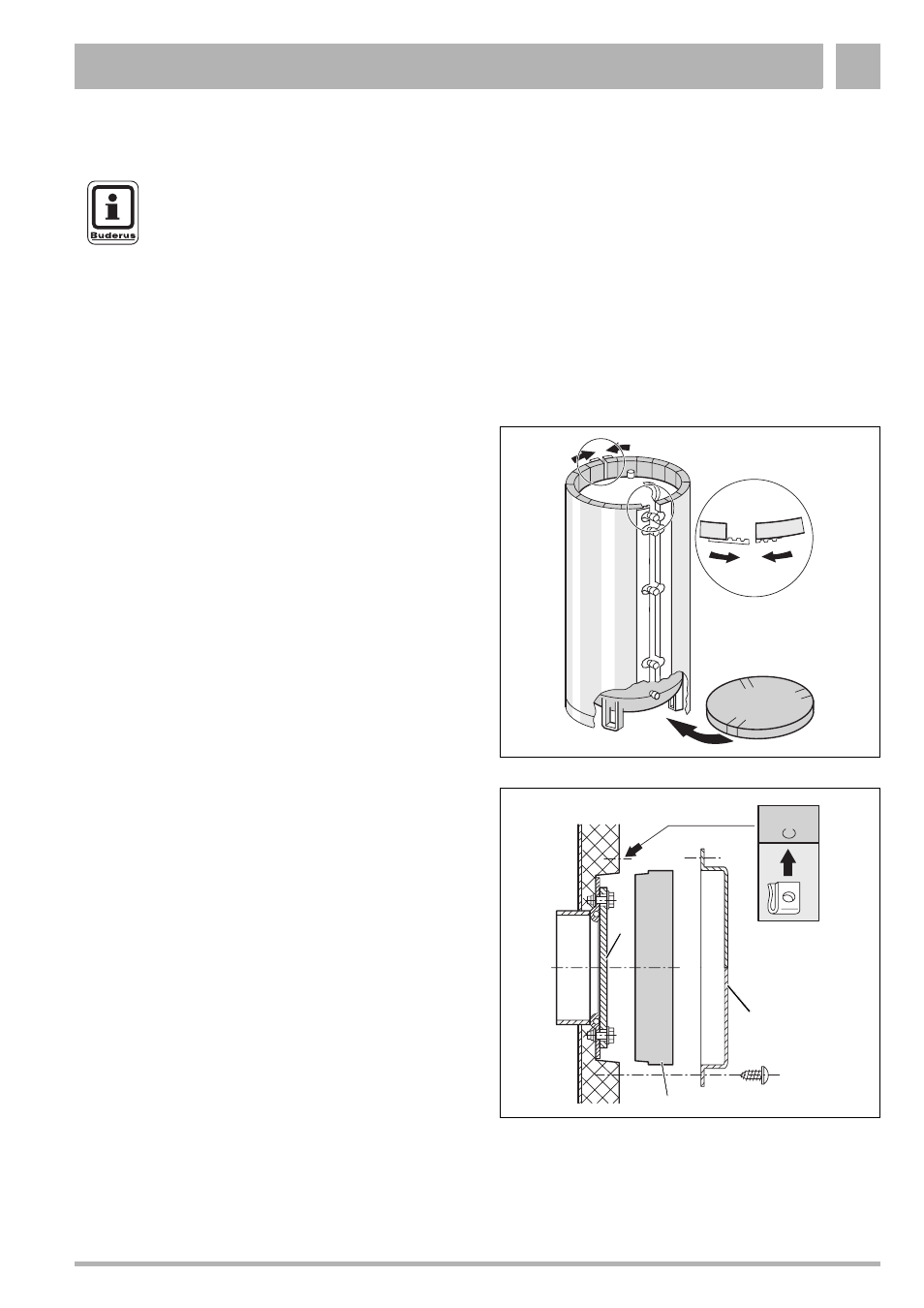

Рис. 6
Теплоизоляция
Рис. 7
Теплоизоляция крышки переднего смотрового
люка
1
2
3
