Инструкция по монтажу и техническому обслуживанию. Бак-водонагреватель Logalux SU 400–1000 • Издание 04/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Размеры и подключения
2
2
Размеры и подключения
Таб. 1
Габаритные и присоединительные размеры

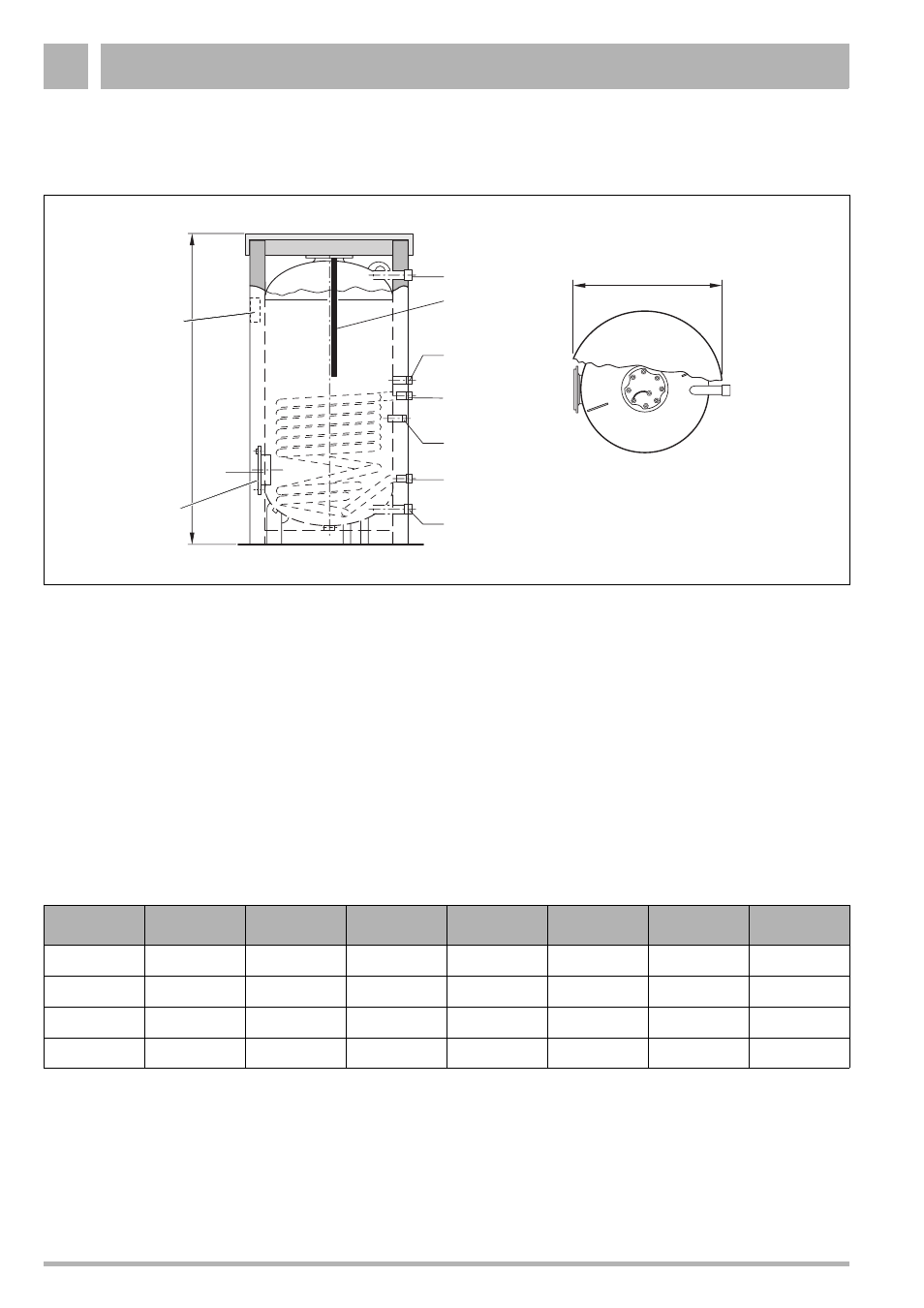

Рис. 2
Размеры и подключения
Поз. 1: магниевый анод
RS
EK/EL
EH*
WT*
ØD
H
AB
1
VS
MB
EZ
IMP*
Условные обозначения:
AB
= Выход горячей воды
EZ
= Вход циркуляционной линии
VS
= Подающая линия бака-водонагревателя
EH
= Электропатрон*
RS
= Обратная линия бака-водонагревателя
IMP = Стабилизатор напряжения с инертным анодом*
EK
= Вход холодной воды
WT
= Теплообменник*
EL
= Слив воды
MB
= Штуцер для замеров параметров горячей воды
отопительного котла
* Дополнительное оборудование.
Тип
Ø
D
[мм]
H
[мм]
AB
VS
RS
EK
EL
EZ
Вес
[кг]
400
810/850
1550
R1¼
R1¼
R1¼
R¾
185
500
810/850
1850
R1¼
R1¼
R1¼
R¾
221
750
960/1000
1850
R1¼
R1¼
R1½
R¾
319
1000
1060/1100
1920
R1½
R1¼
R1½
R¾
406
