3 Монтаж
3.1 Монтаж трубопроводов
Монтаж трубопроводов и установку на них арматуры не-
обходимо проводить в соответствии с рис. 3, учитывая
существующие нормы и правила.
Все соединения на баке-водонагревателе должны быть
резьбовыми.
l Установить вентиль для продувки и спуска воздуха в
трубопровод горячей воды перед запорным вентилем
(рис. 3).
На сливном трубопроводе не допускается устанавливать
колена, так как должно быть обеспечено беспрепятствен-
ное удаление шлама.
На предохранительном клапане следует установить таб-
личку со следующим предупреждением: "Не перекрывать
линию продувки. Во время нагрева в целях безопасности
возможен выход воды".
Поперечное сечение линии продувки должно быть равно
как минимум выходному сечению предохранительного
клапана.
Периодически следует проверять эксплуатационную
готовность предохранительного клапана, проводя его
продувку.
Проверить герметичность всех подключений и крышки
смотрового люка!
Все трубопроводы и подключения должны быть
смонтированы без напряжения!
Таб. 2 Размеры предохранительного клапана

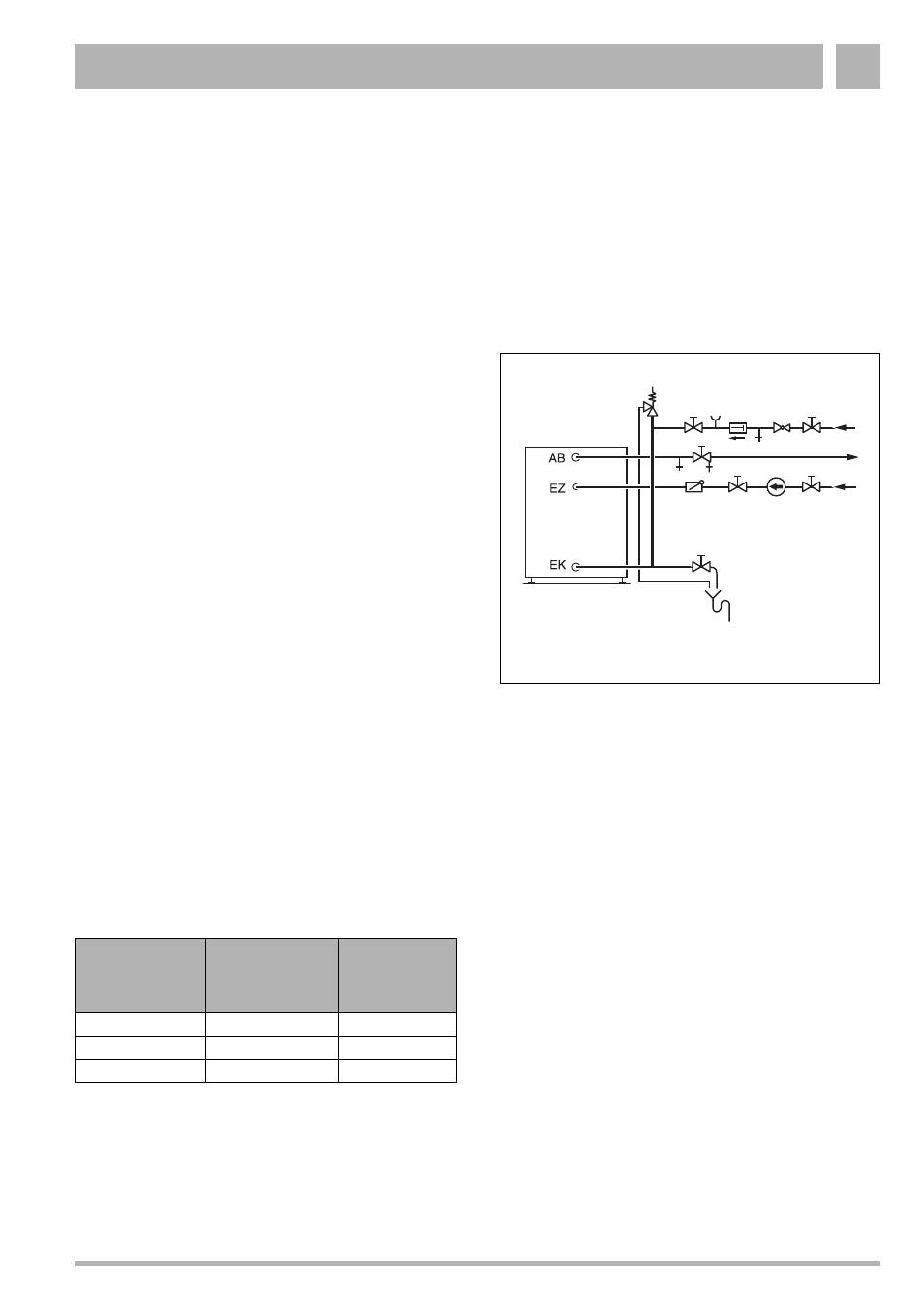

Рис. 3 Монтаж трубопроводов и арматуры
Экспликация
Поз. 1: бак-водонагревтель
Поз. 2: вентиль для продувки и спуска воздуха
Поз. 3: запорный вентиль со сливом
Поз. 4: предохранительный клапан
Поз. 5: обратный клапан
Поз. 6: запорный вентиль
Поз. 7: циркуляционный насос
Поз. 8: редуцирующий клапан (при необходимости)
Поз. 9: контрольный клапан
Поз. 10: клапан, препятствующий обратному потоку
Поз. 11: штуцер для подключения манометра
Поз. 12: слив воды
4
6
2
5 6
7
6
12
10
11
9
8
6
1
3
Предельные параметры
бака-водонагревателя
Горячая вода
макс. 95 ° C
Вода в подающей линии котла макс. 110 ° C
Избыточное рабочее давление:
горячая вода макс. 10 бар
Избыточное рабочее давление:
вода в подающей линии котла макс. 25 бар
Минимальный
присоединитель-
ный диаметр
Номинальный
объем бака-
водонагревателя
[л]
Макс. тепловая
мощность [кВт]
DN 15 до 200 75
DN 20 свыше 200–1000 150
DN 25 свыше 1000–5000 250
