Монтаж
3
3.2
Датчики
l Установить датчики в гильзу на задней стороне бака-
водонагревателя (рис. 2, стр. 4).
l Пластмассовая спираль (рис. 4, поз. 2), предназначен-
ная для прижатия датчиков друг к другу, при установке
автоматически сдвигается назад.
Чтобы обеспечить контакт между гильзой (рис. 4,
поз. 1) и поверхностями датчиков и, таким образом,
точную передачу температуры, необходимо между
датчиками вставить компенсационную пружину (рис. 4,
поз. 3).
l Фиксатор датчиков вставить сбоку или сверху на
оголовок гильзы (рис. 4).
3.3
Магниевый анод
l Проверьте, подключен ли кабель заземления (рис. 5,
поз. 2) магниевого анода.

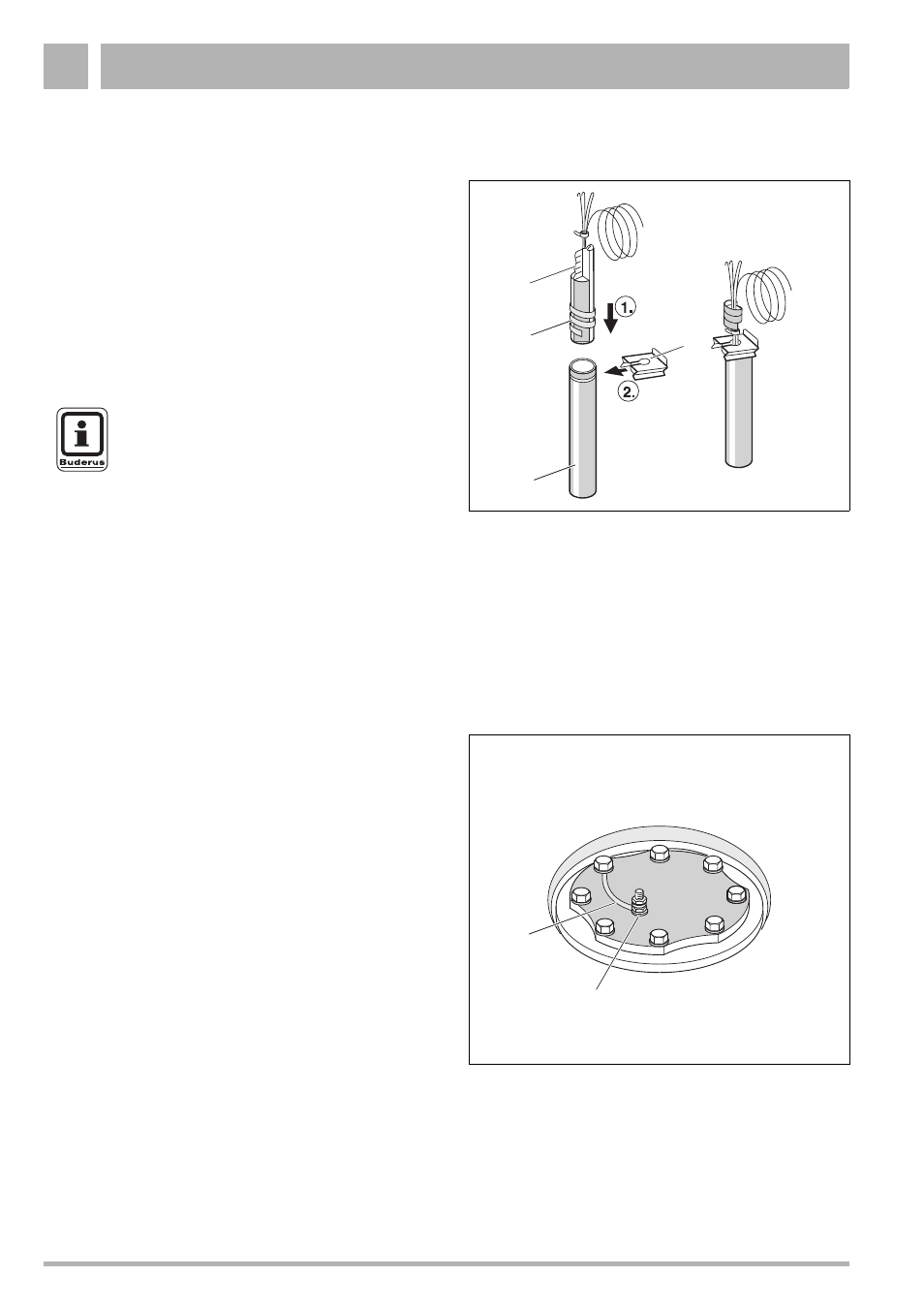

Рис. 4
Установка датчиков (принципиальная схема)
Поз. 1: гильза
Поз. 2: пластмассовая спираль
Поз. 3: компенсационная пружина
Поз. 4: фиксатор датчиков
1
2
3
4
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Необходимо следить за тем, чтобы контакт
между поверхностями датчика и гильзы был
по всей длине касания.
Рис. 5
Подключение магниевого анода
Поз. 1: магниевый анод
Поз. 2: кабель заземления
1
2
