устаноВка
ВАЖНОЕ ПРИМЕЧАНИЕ: перед установкой все устройства, включая BDP 10,
должны быть выключены и отсоединены от сети перем. тока. Не подсоединять
устройства к сети, прежде чем они установлены.
Шаг 1 – Размещение
Прочие устройства, в особенности аудио-/видеоприемники и усилители, выделяют
большое количество тепла, которое может повредить чувствительные лазерные
компоненты BDP 10. Не смотря на то, что BDP 10 оснащен вентилятором, который
включается автоматически для охлаждения системы, рекомендуется разместить
BDP 10 на отдельной полке. Не ставить устройства друг на друга.
Шаг 2 – Соединение BDP 10 с аудио-/видеоприемником
или процессором (предпочтительно)
Если приемник совместим с HDMI-потоком, соединить выход HDMI со входом
HDMI приемника. См. рис. 1.

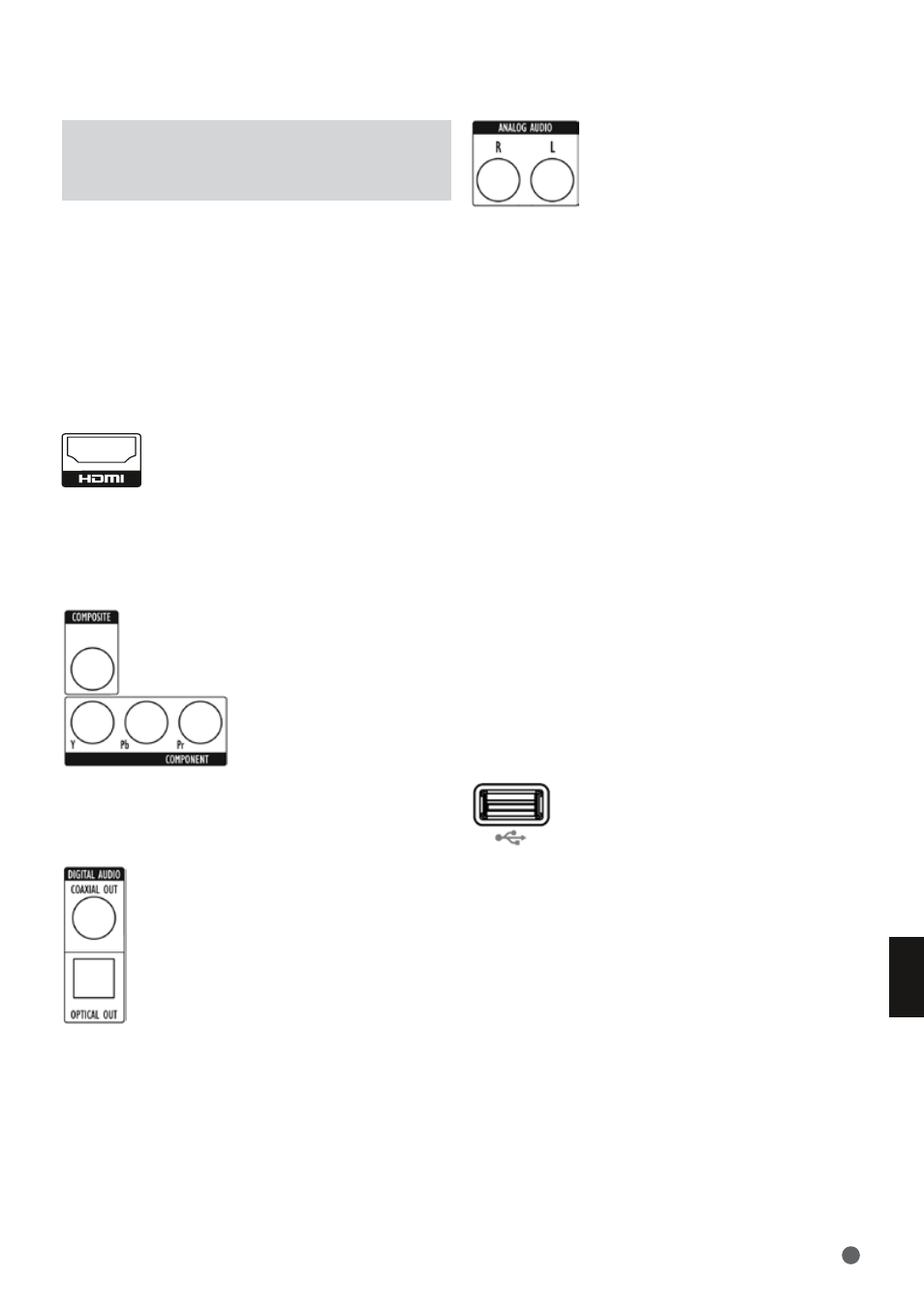

Рис. 1 – Выход HDMI
Если приемник оснащен DVI-входом и совместим HDMI-потоком, использовать
адаптер HDMI-DVI для подсоединения отдельного аудиосигнала.
Если приемник не оснащен входом HDMI или DVI, выбрать один из следующих
видов подключения: компонентное или композитное видеосоединение. См. рис. 2.
Рис. 2 – Компонентные и композитный видеовыходы
Для устройств, не совместимых с HDMI-потоком, требуется подсоединение
отдельного аудиосигнала. Соединить оптический или коаксиальный аудиовыход со
входом приемника, если это возможно. См. рис. 3.
Рис. 3 – Коаксиальный и оптический цифровые видеовыходы
Соединить аналоговые аудиовыходы со входами приемника, если он не оснащен
цифровым аудиовходом. Если используется цифровое аудиосоединение,
аналоговые аудиовыходы можно использовать для создания собственных записей,
для многозональной системы или для резервного соединения аудиосигнала. См.
рис. 4.
Рис. 4 – Аналоговые аудиовыходы
Перейти к шагу 4.
Шаг 3 – Соединение BDP 10 непосредственно к
телевизору (альтернатива)
При использовании аудио-/видеоприемника или процессора данный шаг можно
пропустить или создать параллельное соединение непосредственно с ТВ в обход
системы домашнего кинотеатра. Если не используется другая аудиосистема
соединить BDP 10 с ТВ следующим образом.
Если телевизор совместим с HDMI-потоком, соединить выход HDMI со входом
HDMI телевизора. См. рис. 1.
Если телевизор оснащен только DVI-входом и совместим HDMI-потоком,
использовать адаптер HDMI-DVI для подсоединения отдельного аудиосигнала.
Если телевизор не оснащен входом HDMI или DVI, выбрать один из следующих
видов подключения: компонентное или композитное видеосоединение. См. рис. 2.
Для телевизоров, не совместимых с HDMI-потоком, требуется подсоединение
отдельного аудиосигнала. Даже если телевизор оснащен оптическим или
цифровым аудиовходом, рекомендуется использовать двухканальное аналоговое
аудиосоединение. Соединить аналоговые аудиовыходы, изображенные на рис. 4, с
входами телевизора.
Шаг 4 – Подсоединение USB-носителя
Для использования системы BD-Live подключите карту памяти с интерфейсом USB
объемом не менее 1 ГБ к USB-порту на передней панели, затем выберите пункт
"Storage" в меню USB Function Select.
Если технология BD-Live не используется, то управление воспроизведением
аудио- и видеофайлов на карте памяти с интерфейсом USB аналогично управлению
воспроизведением дисков. См. рис. 5 и стр. 22.
Рис. 5 – USB-порт на передней панели
Шаг 5 – Подсоединение входа и выхода для ИК
дистанционного управления (дополнительно)
Соединить вход BDP 10 для ИК дистанционного управления с совместимым ИК
выходом другого устройства или с ИК приемником или управляющим устройством,
таким как дополнительный Harman Kardon HE 1000. При последовательном
соединении ИК устройств соединить выход для ИК дистанционного управления
с ИК входом другого устройства. См. рис. 6. BDP 10 совместим с ИК сигналами с
подавлением несущей частоты.
