Инструкция
ECL Comfort 210, приложение A260
6.3 Ограничение обратного
Ограничение температуры в обратном трубопроводе
основывается на температуре наружного воздуха. Обычно в
системах централизованного теплоснабжения температура
возвращаемого теплоносителя повышается при понижении
температуры наружного воздуха. Соотношение между этими
температурами задается с помощью координат двух точек в
системе.
Координаты температуры наружного воздуха задаются
параметрами "Т нар. макс. X1" и "Т нар. мин. X2". Координаты
температуры обратки устанавливаются в "Огр. мин. Y1" и "Огр.
макс. Y2".
Если температура обратки оказывается выше или ниже
установленного предела, регулятор автоматически изменяет
заданную температуру подачи для получения приемлемой
температуры обратки.
Данное ограничение основывается на PI регулировании , где
P ("Влиян.") быстро реагирует на отклонения, а I (Врем. адапт.)
реагирует медленнее и постепенно устраняет небольшие
отклонения реальных значений от требуемых. Это достигается
изменением заданной температуры подачи.

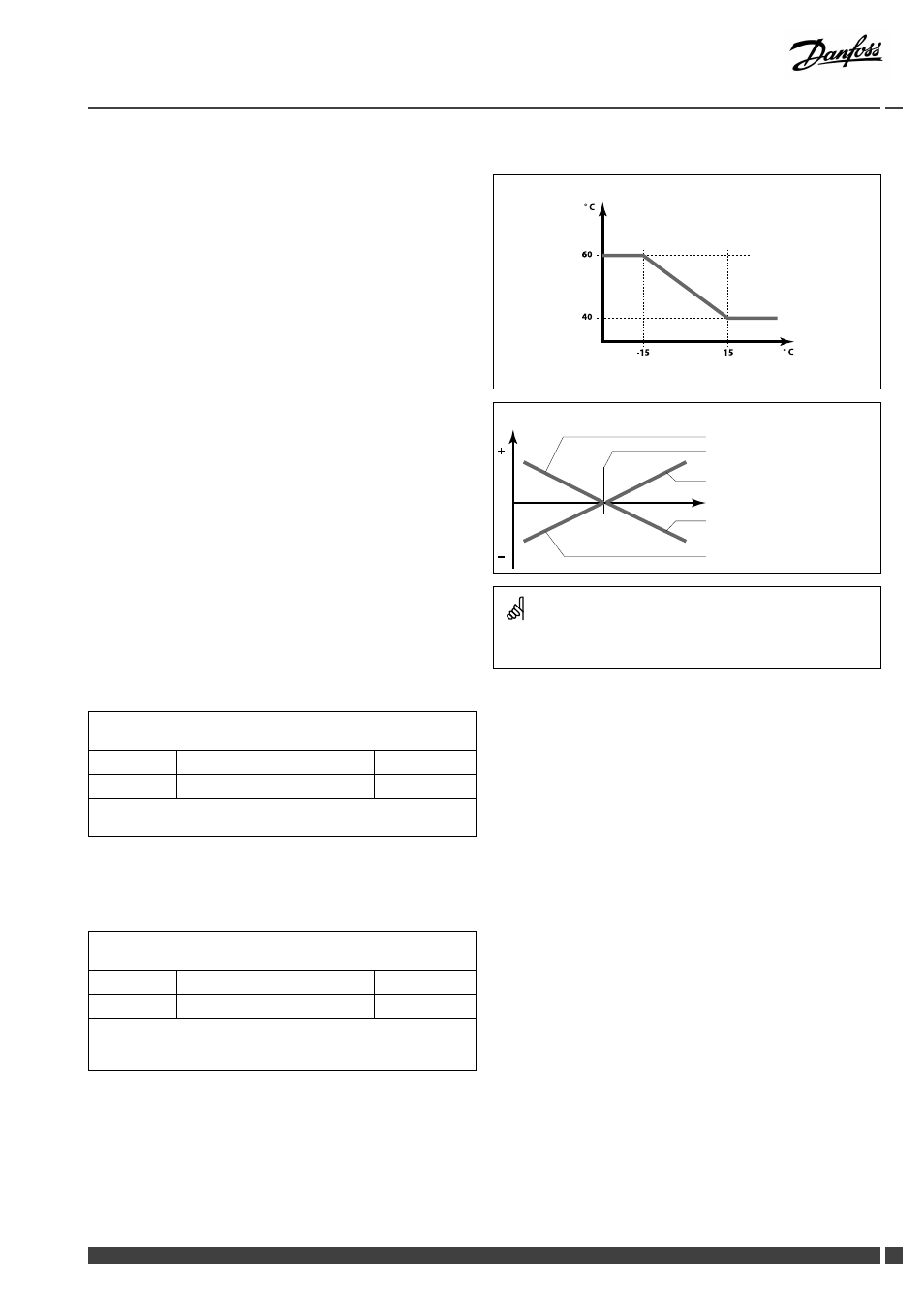

Ограничение температуры в обратном трубопроводе
Огр. макс. Y2
Огр. мин. Y1
°
C
15
40
-15
60
° C
Т нар.
Т нар. мин. X2 Т нар. макс. X1
Влияние
"Влиян. - мин."
"Огранич."
"Влиян. - макс."
Температура обратки
"Влиян. - макс."
"Влиян. - мин."
Если процент "Влиян." слишком большой и/или "Врем. адапт."
слишком маленький, появляется риск некорректного управления.
Tнар. макс. X1 (огранич.темп.обратки, верхний
предел, ось X)
12031
Контур
Диапазон установки
Заводская
2
-60 ... 20 °C
15 °C
Установите значение температуры наружного воздуха для нижней
границы температуры возвращаемого теплоносителя.
Соответствующая координата Y установлена в параметре «Т
обратн. мин.».
Т обратн. мин. (огранич.темп.обратки, нижний
предел, ось Y)
12032
Контур
Диапазон установки
Заводская
2
10 ... 150 °C
40 °C
Установите ограничение температуры в обратном трубопроводе,
соответствующее температуре наружного воздуха, заданной
параметром «Тнар. макс. X1».
Соответствующая координата Х задается параметром «Тнар.
макс. X1».
