Инструкция по эксплуатации Danfoss ECL Comfort 210, приложение A260
Страница 18
Инструкция
ECL Comfort 210, приложение A260

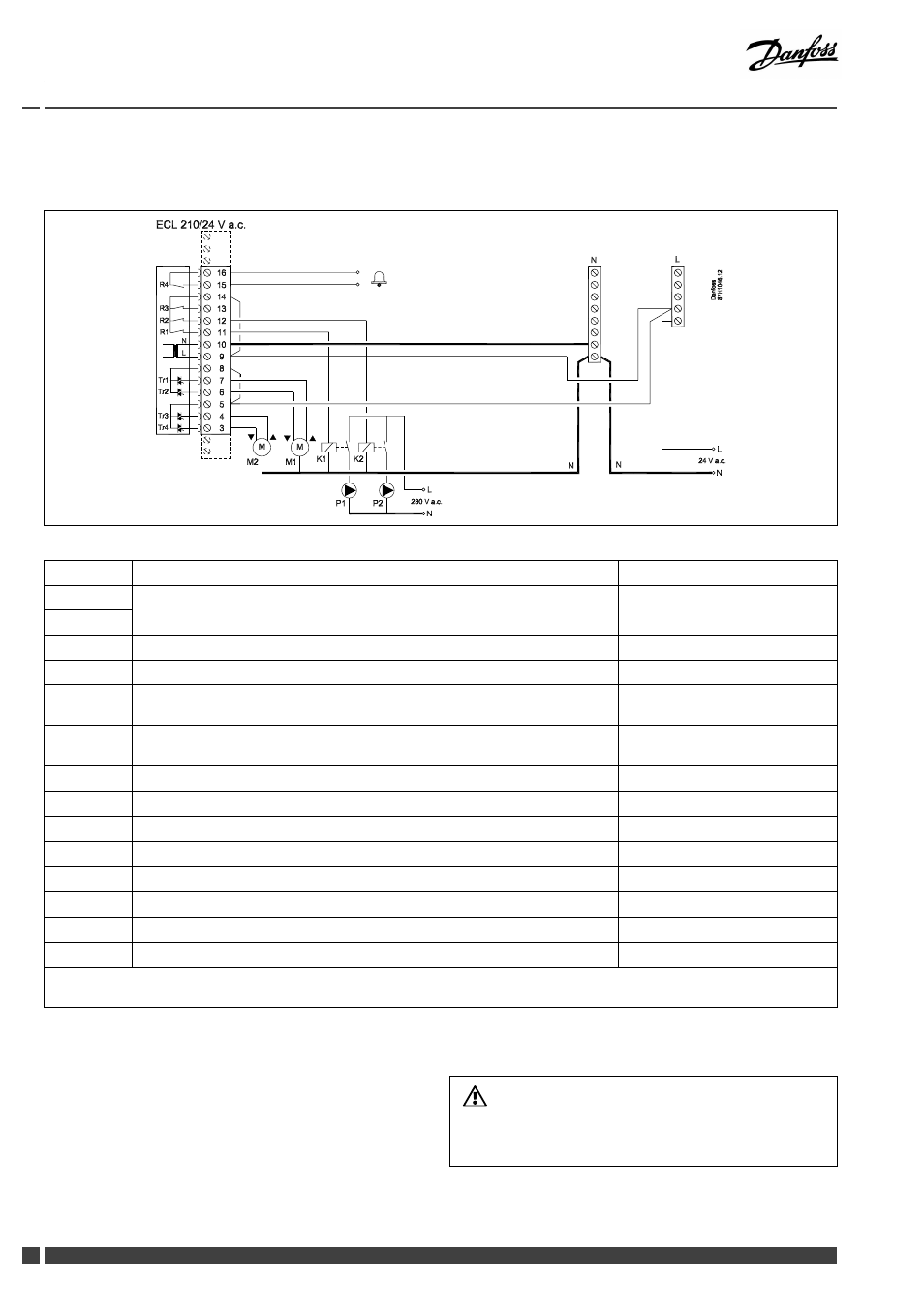

2.5.4 Электрические соединения, ~ 24 В, электропитание, насосы, клапаны с электроприводом и т.п.
Приложение А260
Клемма
Описание
Макс. нагрузка
16
15
АСигнальное устройство
4 (2) A / 24 В перем. тока*
14
Фаза для циркуляционного насоса
13
Не используется
12
K2
Фаза (L) напряжения питания для электропривода регулирующего клапана,
контур 2
4 (2) A / 24 В перем. тока*
11
K1
Фаза (L) напряжения питания для электропривода регулирующего клапана,
контур 1
4 (2) A / 24 В перем. тока*
10
Напряжение питания 24 В перем. тока — нейтраль (N)
9
Напряжение питания 24 В перем. тока — фаза (L)
8
M1
Фаза для выхода регулирующего клапана с электроприводом, контур 1
7
M1
Привод — открытие
1 A / 24 V перем. тока
6
M1
Привод — закрытие
1 A / 24 V перем. тока
5
M2
Фаза для выхода регулирующего клапана с электроприводом, контур 2
4
M2
Привод — открытие
1 A / 24 V перем. тока
3
M2
Привод — закрытие
1 A / 24 V перем. тока
*
Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Дополнительные реле К1 и К2 имеют 24 В напряжение на катушке
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Не подключайте напрямую к регулятору с питанием ~24 В
компоненты с напряжением ~230 В. Используйте вспомогательные
реле (К) для разделения ~230 В и ~24 В.
