Инструкция ECL Comfort 210, приложение A260
2.0 Установка
2.1 Перед началом работы
Приложение A260 весьма разнообразно. Основные принципы
работы:
Отопление (контур 1 и контур 2):
Как правило, температура подачи задается в соответствии
с вашими требованиями. Главным параметром для каждой
системы отопления является температура подаваемого в нее
теплоносителя, регистрируемая датчиками S3 и S4. Требуемые
температуры теплоносителя в отопительных контурах
вычисляются регулятором в соответствии с индивидуальными
температурными графиками на основе текущей температуры
наружного воздуха S1 и заданных потребителем температур
воздуха в отапливаемых помещениях.Чем ниже температура
наружного воздуха, тем выше температура теплоносителя.
В соответствии с произвольно задаваемыми для систем
расписаниями можно переключать режимы работы систем
отопления на комфортный или экономичный.
Регулирующие клапаны с электроприводом М1 (контур 1) и
M2 (контур 2) постепенно открываются, если температура
подаваемого теплоносителя оказывается ниже требуемой и
наоборот.
Температура возвращаемого теплоносителя S5 (контур 1) и
S6 (контур 2) для централизованного отопления не должна
быть слишком высокой. В этом случае требуемая температура
подачи может быть изменена (обычно в сторону более низкого
значения), что приведет к постепенному закрыванию клапанов
с электроприводом.
В системах отопления с котлом температура возврата не
должна быть слишком низкой (для ее настройки используется
аналогичная процедура, описанная выше).
Кроме того, ограничение температуры обратки зависит от
температуры наружного воздуха. Чем ниже температура
наружного воздуха, тем выше порог допустимой температуры
обратки.
Если измеренная комнатная температура не равна требуемой
комнатной температуре, требуемая температура подачи также
будет изменена.
Циркуляционные насосы Р1 (контур 1) и Р2 (контур 2)
запускаются при включении отопления или для защиты их от
замерзания.
Отопление двух контуров может отключаться, когда
температура наружного воздуха поднимается выше заданного
значения.
Когда контур 2 является частью контура 1: Требуемая
температура подачи контура 2 может быть перенаправлена
к контуру 1. Таким образом, температура подачи контура 1
выполнит требования контура 2.

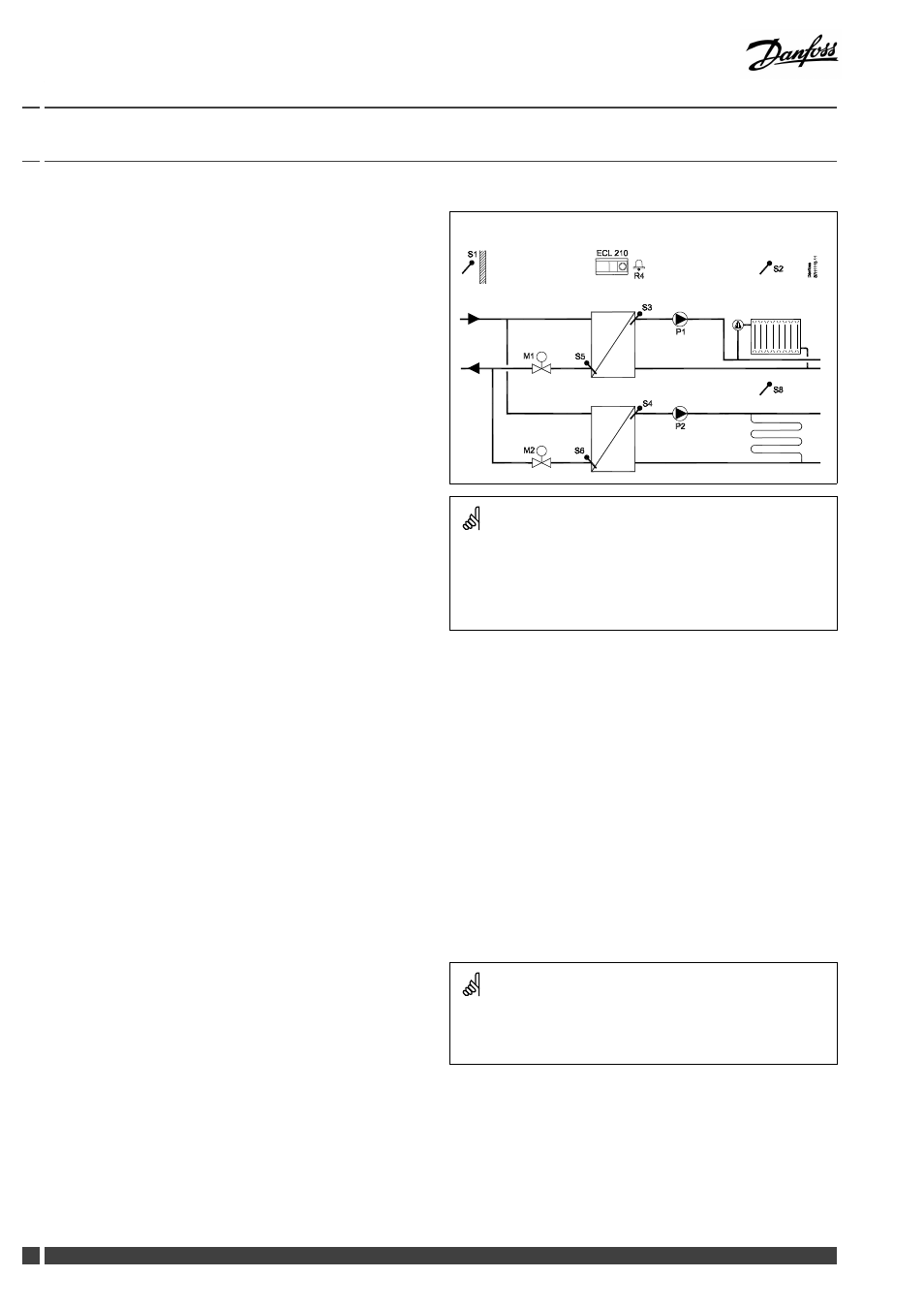

Стандартное приложение А260:
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S2 Датчик комнатной температуры / ECA, 30 контур 1
S3 Датчик температуры подачи, контур 1
S4 Датчик температуры подачи, контур 2
S5 Датчик температуры обратки, контур 1
S6 Датчик температуры обратки, контур 2
S8 Датчик комнатной температуры / ECA 30, контур 2
P1 Циркуляционный насос, контур 1
P2 Циркуляционный насос, контур 2
M1 Регулирующий клапан с электроприводом, контур 1
M2 Регулирующий клапан с электроприводом, контур 2
R4 Устройство сигнализации
Приложение А260 может использовать подключенные
расходомеры и теплосчетчики для ограничения расхода и
энергии.
