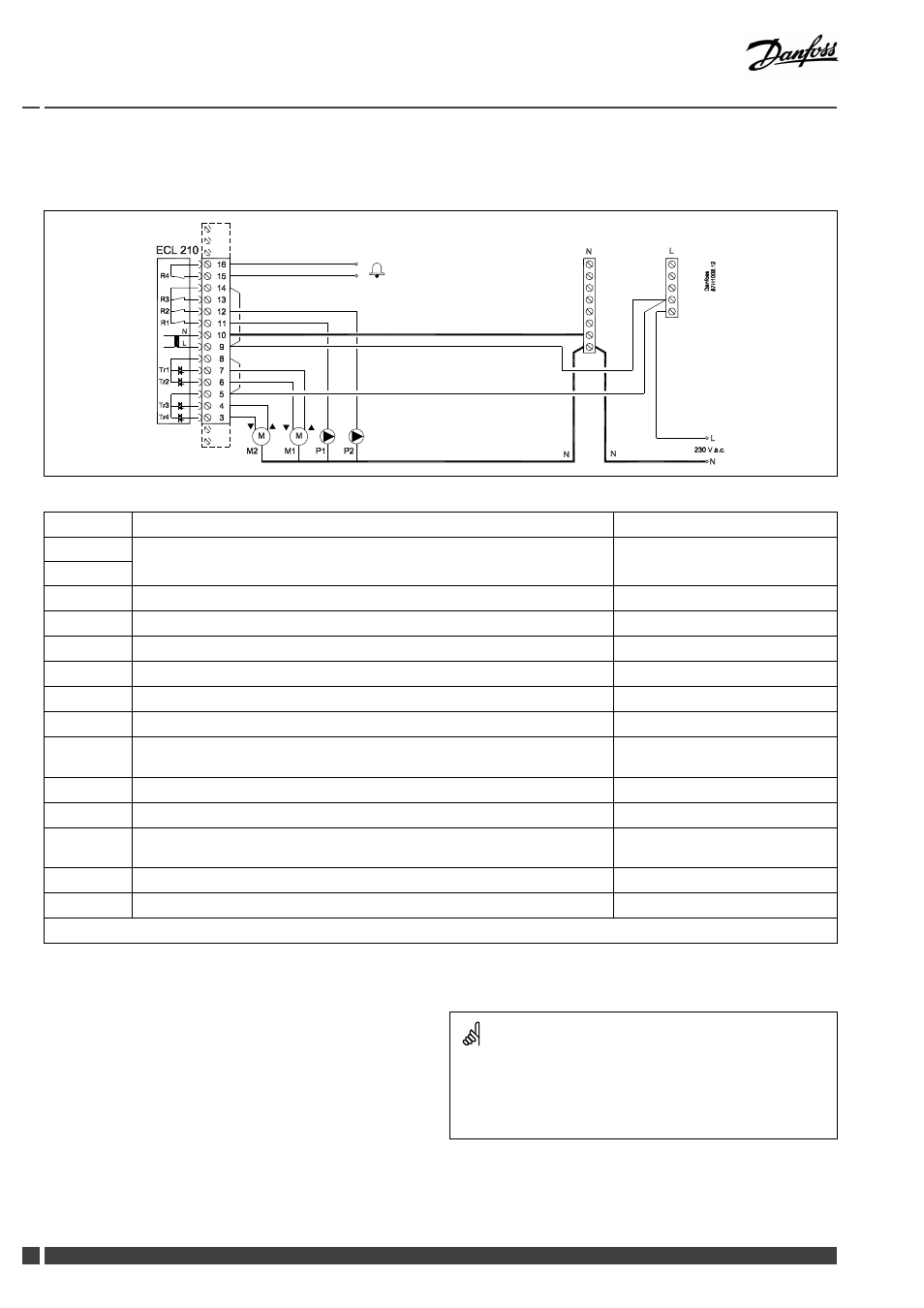

2.5.2 Электрические соединения, ~ 230 В, электропитание, насосы, регулирующие клапаны с электроприводом и т.п.
Приложение А260
Клемма
Описание
Макс. нагрузка
16
15
Сигнальное устройство
4 (2) A / 230 В перем. тока*
14
Фаза для циркуляционного насоса
13
Не используется
12
P2
Циркуляционный насос ВКЛ / ВЫКЛ, контур 2
4 (2) A / 230 В перем. тока*
11
P1
Циркуляционный насос ВКЛ / ВЫКЛ, контур 1
4 (2) A / 230 В перем. тока*
10
Напряжение питания 230 В перем. тока — нейтраль (N)
9
Напряжение питания 230 В перем. тока — фаза (L)
8
M1
Фаза (L) напряжения питания для электропривода регулирующего клапана,
контур 1
7
M1
Привод — открытие
0.2 A / 230 В перем. тока
6
M1
Привод — закрытие
0.2 A / 230 В перем. тока
5
M2
Фаза (L) напряжения питания для электропривода регулирующего клапана,
контур 2
4
M2
Привод — открытие
0.2 A / 230 В перем. тока
3
M2
Привод — закрытие
0.2 A / 230 В перем. тока
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.
