Инструкция
ECL Comfort 210, приложение A260

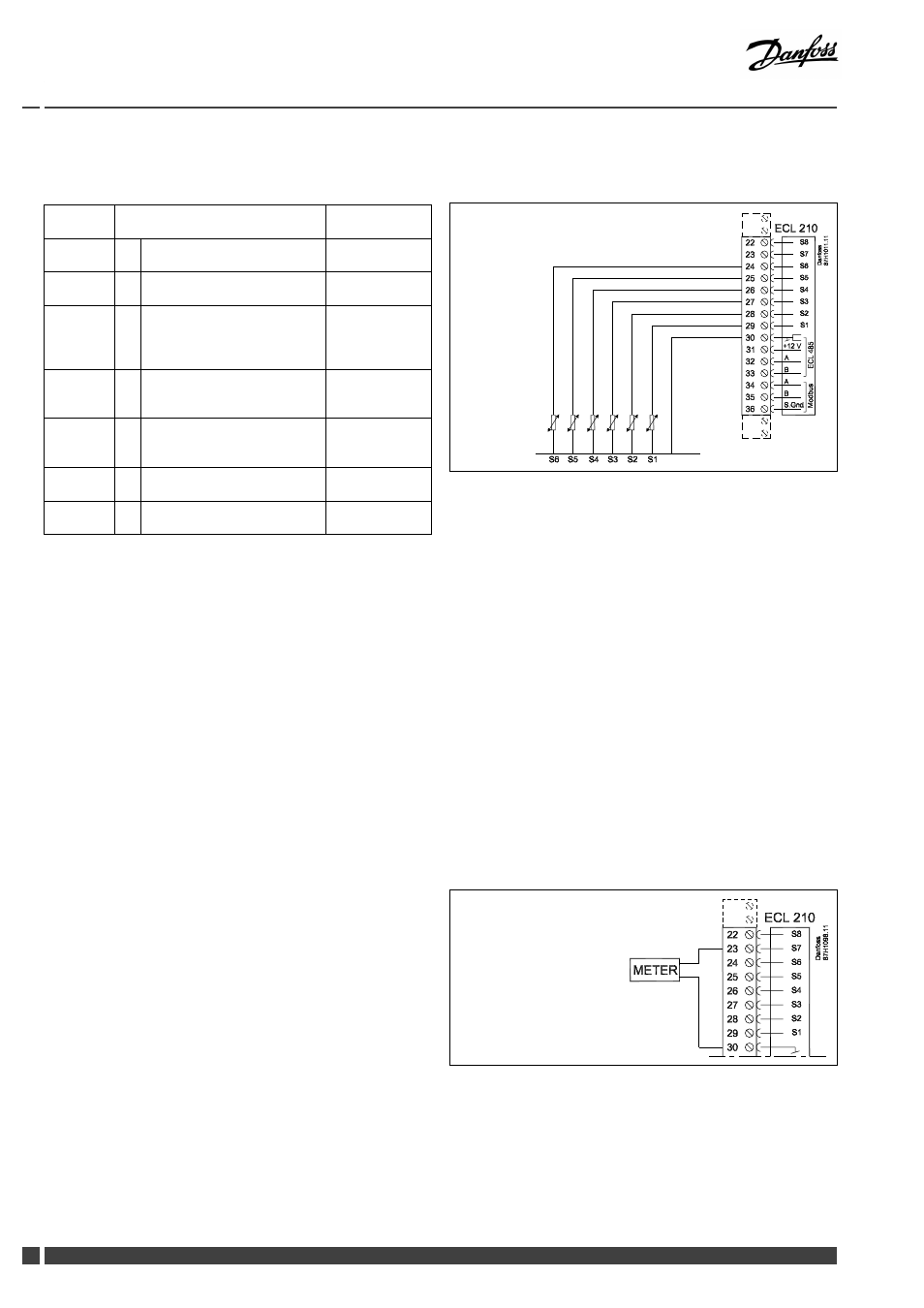

2.5.5 Электрические соединения, датчики температуры Pt 1000 и сигнализаторы
A260:
Клемма
Датчик / описание
Тип
(реком.)
29 и 30
S1 Датчик температуры
наружного воздуха*
ESMT
28 и 30
S2 Датчик комнатной
температуры**
ESM-10
27 и 30
S3 Датчик температуры
теплоносителя в подающем
трубопроводе***,
отопление
ESM-11 / ESMB /
ESMC / ESMU
26 и 30
S4 Датчик температуры
теплоносителя в подающем
трубопроводе***, ГВС
ESM-11 / ESMB /
ESMC / ESMU
25 и 30
S5 Датчик температуры
обратки,
отопление
ESM-11 / ESMB /
ESMC / ESMU
24 и 30
S6 Датчик температуры
обратки, ГВС
ESM-11 / ESMB /
ESMC / ESMU
23 и 30
S7 Расходомер /
тепловычислитель
*
Если датчик температуры наружного воздуха не
подключен, или в кабеле произошло короткое замыкание,
регулятор считает температуру наружного воздуха
равной 0 (ноль) °C.
**
Только для подключения датчика комнатной температуры.
Сигнал комнатной температуры может также подаваться
блоком дистанционного управления (ЕСА 30 / 31). См.
"Электрические соединения, ECA 30 / 31".
***
Для правильного функционирования системы датчик
температуры теплоносителя в подающем трубопроводе
должен быть всегда подключен. Если датчик не
подключен, или в кабеле произошло короткое замыкание,
регулирующий клапан с электроприводом закрывается
(функция безопасности).
Установленная на заводе перемычка:
30 с общей клеммой.
Подключение расходомеров и тепловычислителей с
импульсным выходом
