Установка/Подключение Установка/Подключение
Подключение

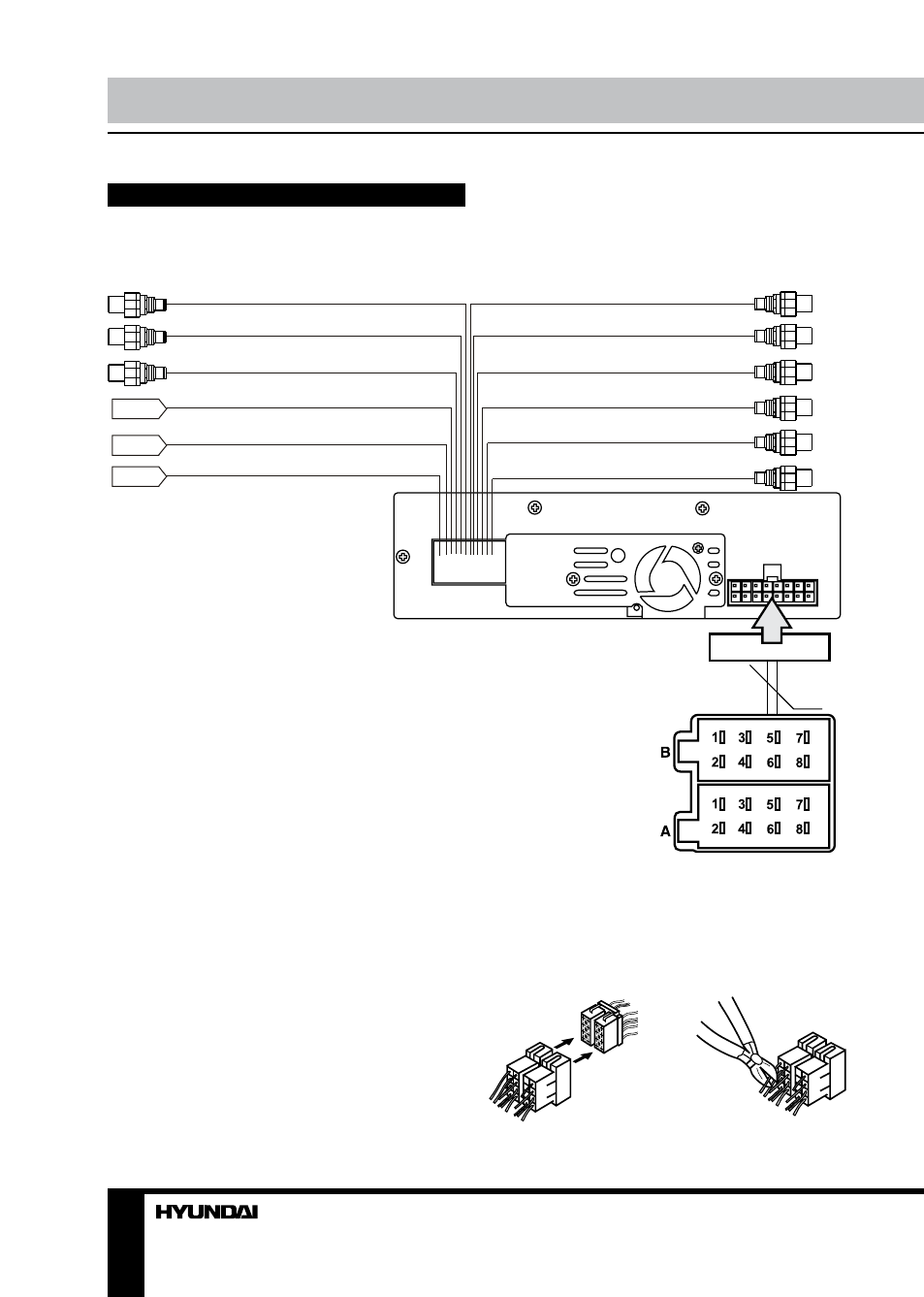

Схема электрических соединений
15
Камера заднего вида
(черный провод с желтой головкой)
Аудиовыход задней зоны правый
(серый провод с красной головкой)
Сабвуфер
(черный провод с зеленой головкой)
Аудиовыход задней зоны левый
(серый провод с белой головкой)
Видеовыход (задняя зона)
(черный провод с желтой головкой)
Линейный выход (фронт) левый
(коричневый провод с белой головкой)
ТВ-антенна
(черный провод с черной головкой)
Линейный выход (фронт) правый
(коричневый провод с красной головкой)
Радиоантенна
(черный провод с черной головкой)
GPS-антенна (опция)
Линейный выход (тыл) левый
(серый провод с белой головкой)
Линейный выход (тыл) правый
(серый провод с красной головкой)
ISO-коннектор
Использование разъема ISO
1. Если в Вашем автомобиле есть разъ-
ем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO
внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
1 2
