Технические характеристики
3
3
Технические характеристики

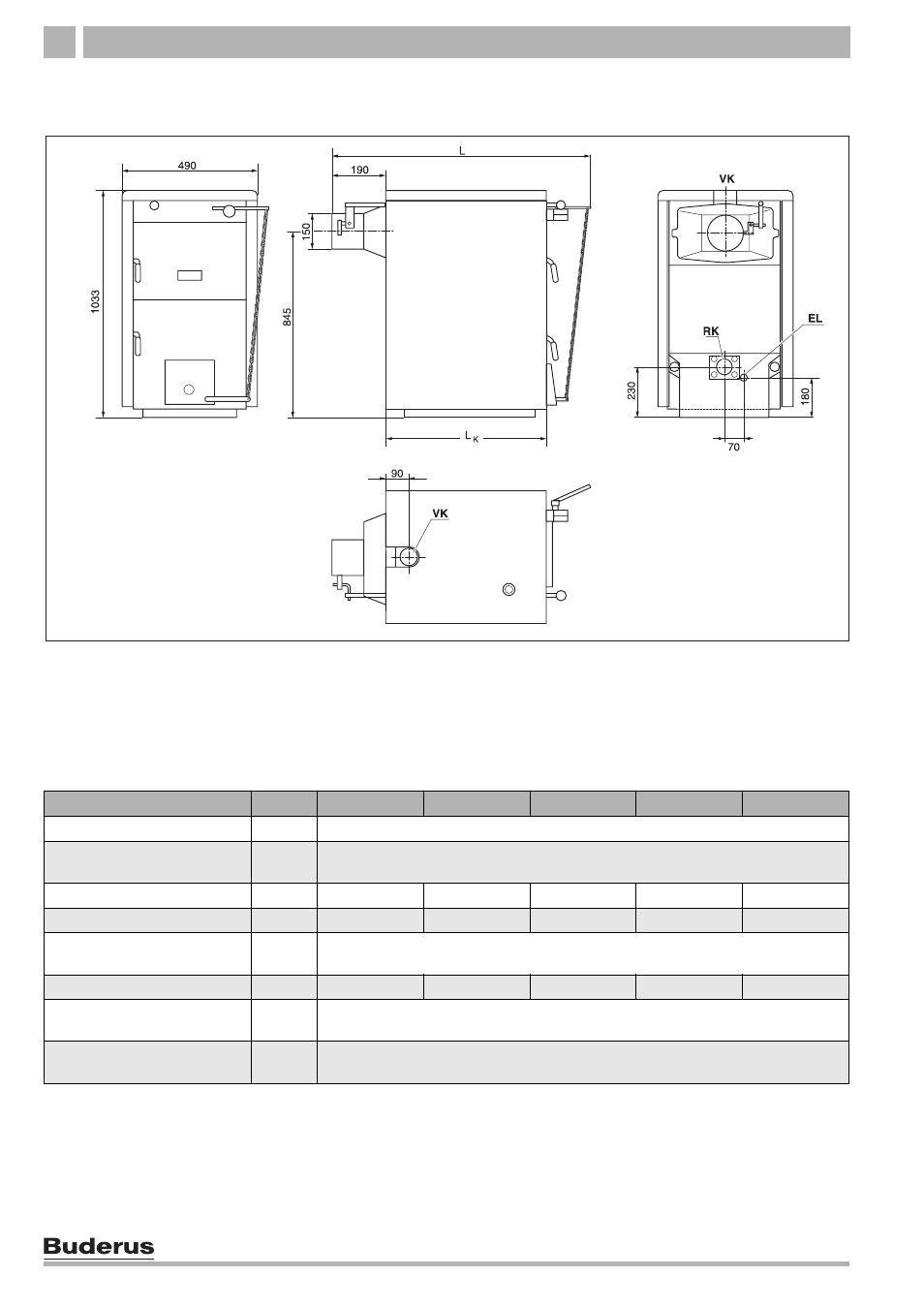

Рис. 2
Подключения и размеры (приведены в мм)
Подключения (размеры см. в следующих таблицах):
VK
= подающая линия котла
RK
= обратная линия котла
EL
= слив (подключение крана для спуска и
наполнения)
Типоразмер котла
Тип
20, 20D
26, 26D
32, 32D
36, 36D
42, 42D
Высота
мм
1033
Высота с предохранительным
теплообменником
мм
1344
Общая длина котла L
мм
840
940
1040
1140
1240
Длина котла L
K
мм
480
580
680
780
880
Размеры загрузочного
отверстия
мм
310 x 230
Вес нетто
кг
210
245
280
315
350
Подключение греющего
контура VK, RK
-
Внутренняя резьба G 2"
Подключение предохрани-
тельного теплообменника
-
Наружная резьба G 1/2"
Таб. 2
Размеры
