Монтаж регулятора горения
z
Установить с уплотнением регулятор горения в
муфту 3/4" таким образом, чтобы отверстие для
конуса находилось сверху.
z
Выставить на регуляторе 30°C.
z
Установить на регуляторе горения рычаг с
конусом.
z
Зафиксировать конус винтом M5.
z
Прикрепить цепь к воздушной заслонке.
z
Установить регулировочный винт на воздушную
заслонку.
z
Навернуть колпачковую гайку на внутренней
стороне воздушной заслонки на регулировочный
винт.
z
Регулировочным винтом выставить заслонку
таким образом, чтобы минимальный зазор при
свободно висящей цепи составлял 5 мм.
Точная настройка регулятора горения выполняется
только при первом пуске в эксплуатацию (Î глава 7
стр. 20).

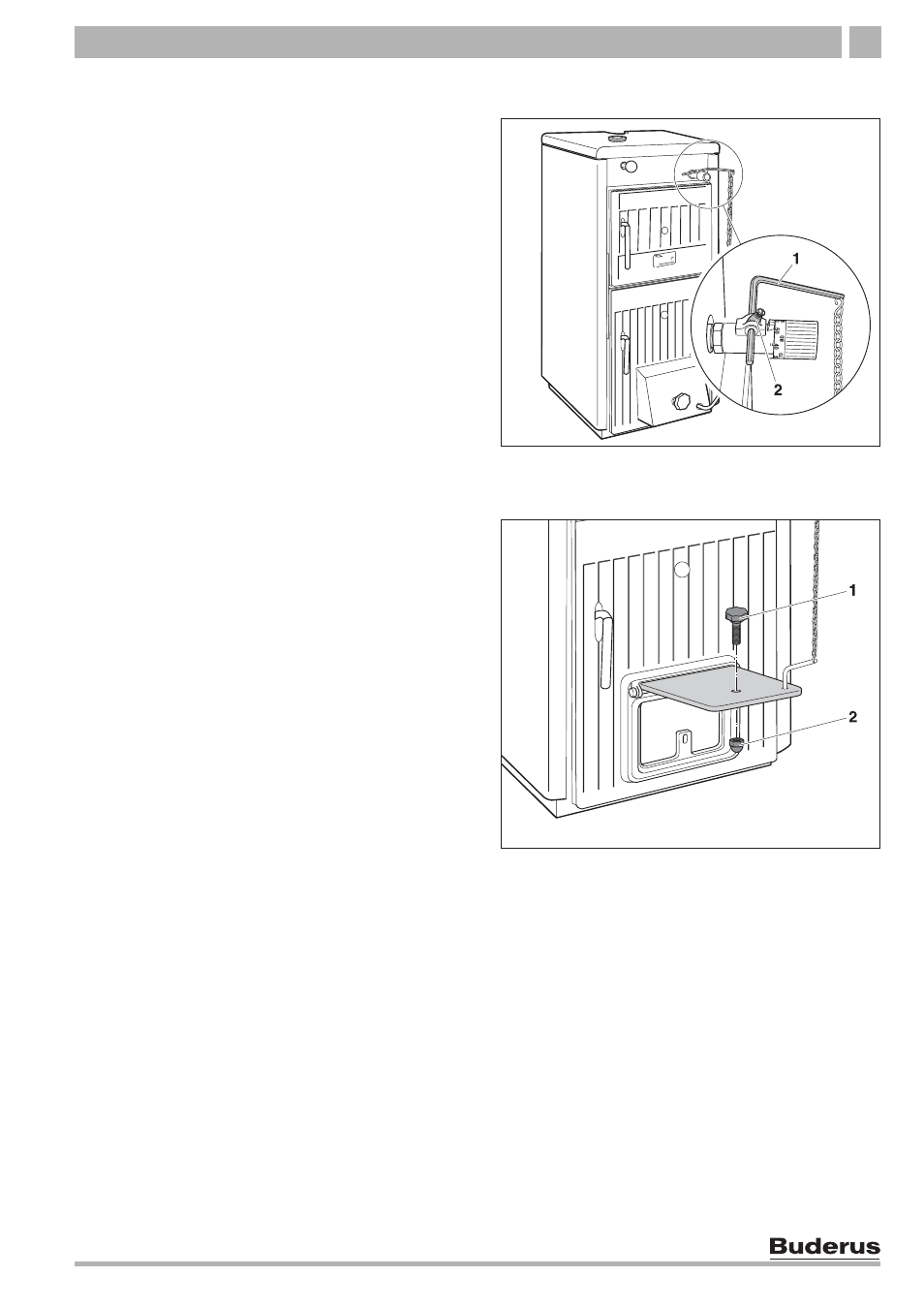

Рис. 11 Монтаж регулятора горения
1
рычаг
2
конус
Рис. 12 Крепление цепи к воздушной заслонке
1
регулировочный винт
2
колпачковая гайка
