Инструкция по монтажу, эксплуатации и техническому обслуживанию Logano G211 • Издание 03/2009
Оставляем за собой право на изменения!
Транспортировка и установка отопительного котла
5
5.4
Монтаж тяги заслонки дымовых газов
z
Провести рычаг тяги сзади через весь котел.
z
Прикрутить рукоятку рычага.
z
Ввести рычаг дымовой заслонки в овальное
отверстие тяги. Для этого временно открутить
гайку.
z
Овальное отверстие должно находиться
между 2 шайбами.
z
Подвигать рычаг тяги и проверить работоспо-
собность заслонки в штуцере дымовой трубы.
5.5
Установка верхней крышки котла
z
Уложить верхний теплоизоляционный мат на
отопительный котел.
z
Закрепить термоманометр на крышке котла.
z
Провести оба провода датчиков к задней стенке
котла.
z
Закрутить датчик давления в муфту.
z
Задвинуть температурный датчик в гильзу и
зафиксировать пружинным зажимом.
z
Крышку котла положить на котел и вставить в
фиксаторы боковых стенок.

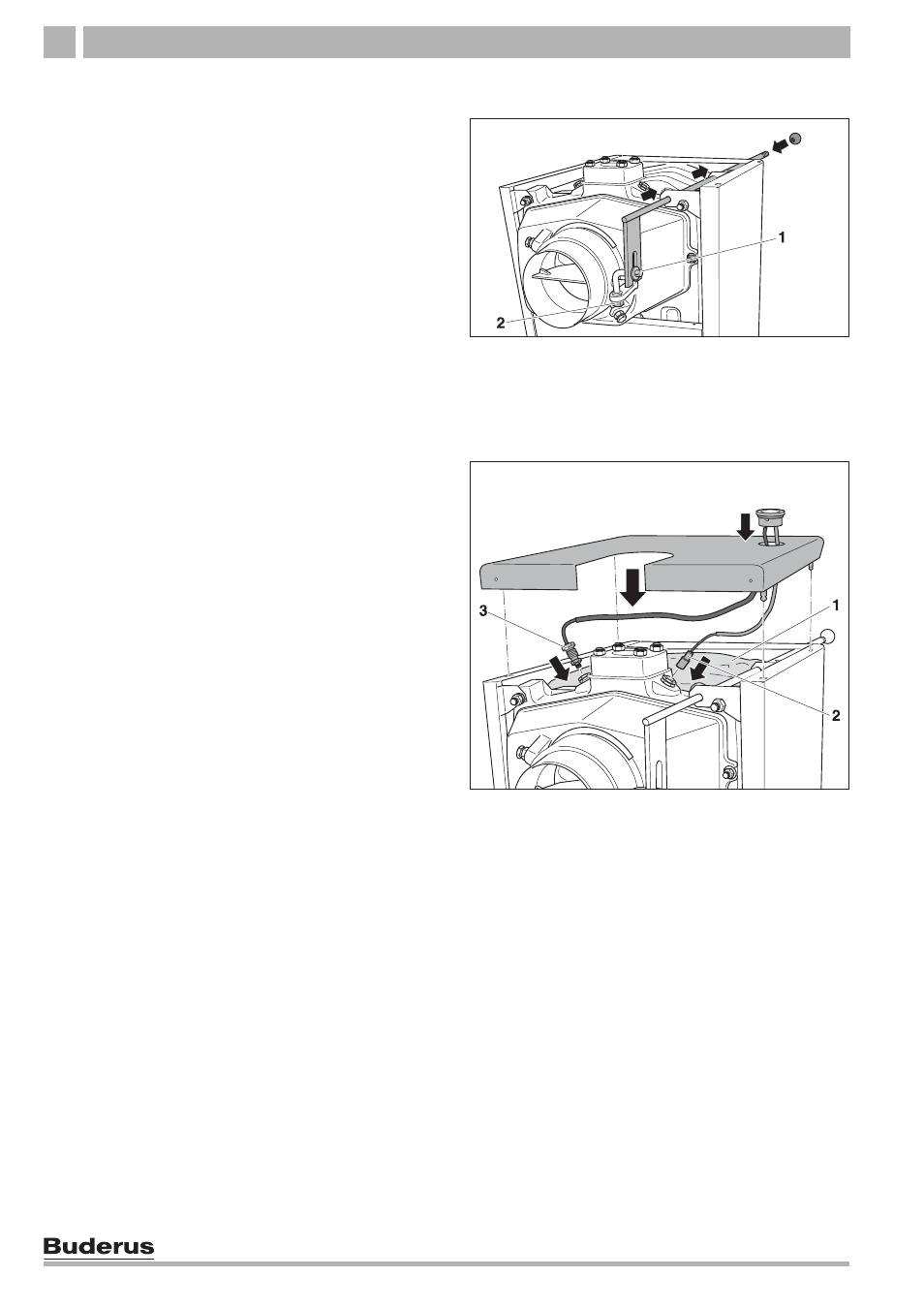

Рис. 9
Монтаж рычага тяги
1
шайба
2
гайка
Рис. 10 Монтаж крышки котла и термоманометра
1
теплоизоляционный мат
2
датчик температуры
3
датчик давления
