Монтаж отопительного котла
6
6.2
Гидравлические подключения
z
Подсоединить обратную линию контура отопле-
ния к патрубку RK.
z
Подсоединить подающую линию отопления к
патрубку VK.
6.3
Кран для наполнения и слива
z
Кран для наполнения и слива (котловой воды)
установить с уплотнением на патрубок EL.
6.4
Подключение предохранительного теплообменника (дополнительное
оборудование)
Для отопительного котла можно дополнительно
приобрести внешний предохранительный тепло-
обменник (охлаждающий контур).
В странах, где действует EN 303-5, отопительные
котлы должны быть оснащены устройствами,
обеспечивающими надежный отвод тепла без
использования дополнительной энергии. При этом
максимальная температура котловой воды не
должна превышать 100 °C (защита от перегрева).
Минимальное избыточное давление охлаждающей
воды должно быть 2,0 бар (максимальное 6,0 бар).
Объемный расход должен быть минимум 11 л/мин.
z
Подключить предохранительный теплообменник
согласно гидравлической схеме с термической
защитой (дополнительное оборудование).
z
Установить фильтр на трубопровод подачи
охлаждающей воды перед термостатическим
клапаном.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неплотных соединений.
z
Все трубы для подключения
отопительного котла следует
прокладывать без напряжений.

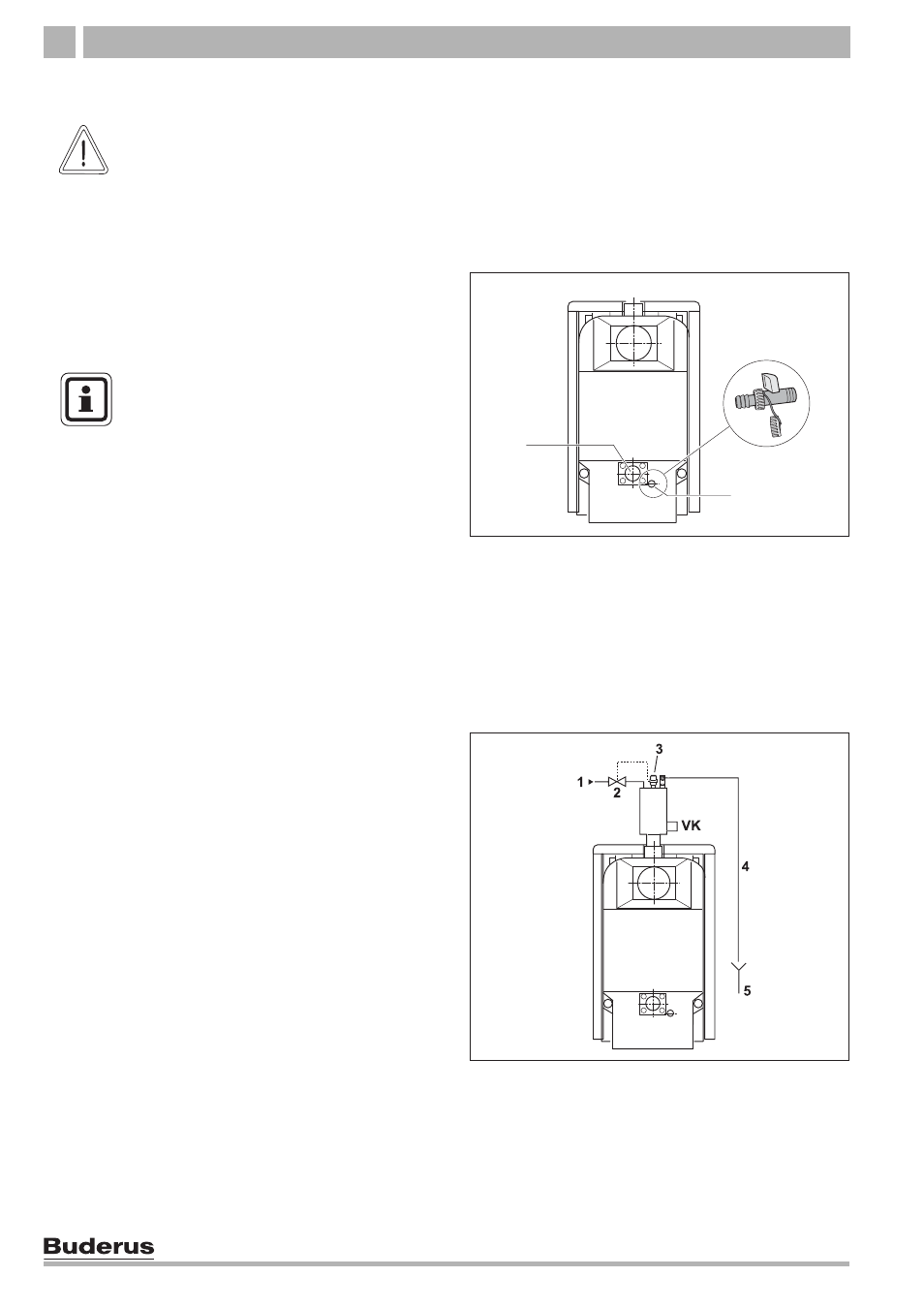

Рис. 14 Гидравлические подключения
RK
VK
EL
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для уменьшения образования кон-
денсата от продуктов сгорания и для
продления срока службы котла мы
рекомендуем обеспечить повышение
температуры обратной линии. Это
препятствует охлаждению воды в
контуре котловой воды ниже 45 °C
(точка росы продуктов сгорания).
Рис. 15 Подключение предохранительного
теплообменника
1
подача охлаждающей воды
2
термическая защита
3
место замера термической защиты
4
слив охлаждающей воды
5
сток
