Транспортировка и установка отопительного котла
5
13
Оставляем за собой право на изменения!
Инструкция по монтажу, эксплуатации и техническому обслуживанию Logano G211 • Издание 03/2009
5.2
Расстояния до сгораемых материалов
5.3
Монтаж облицовки
z
Подвесить боковую стенку со вложенной в нее
теплоизоляцией к анкерным штангам отопитель-
ного котла между гайками.
z
Установить заднюю стенку со вложенной тепло-
изоляцией над фланцем обратной линии котла.
z
Подвесить вторую боковую стенку со вложенной
теплоизоляцией.
z
Зафиксировать боковые стенки, затянув наруж-
ные гайки.
z
Установить фронтальный лист со вложенной
теплоизоляцией на отопительный котел.
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНОСТЬ ВОЗНИКНОВЕНИЯ
ПОЖАРА
из-за наличия легковоспламеняющихся
материалов или жидкостей.
z
Удостоверьтесь, что в непосред-
ственной близости от котла не
хранятся воспламеняющиеся
материалы или жидкости.
z
Проинформируйте обслуживающий
персонал об установленных прави-
лами минимальных расстояниях,
которые нужно выдерживать до
легко- и трудновоспламеняемых
материалов.

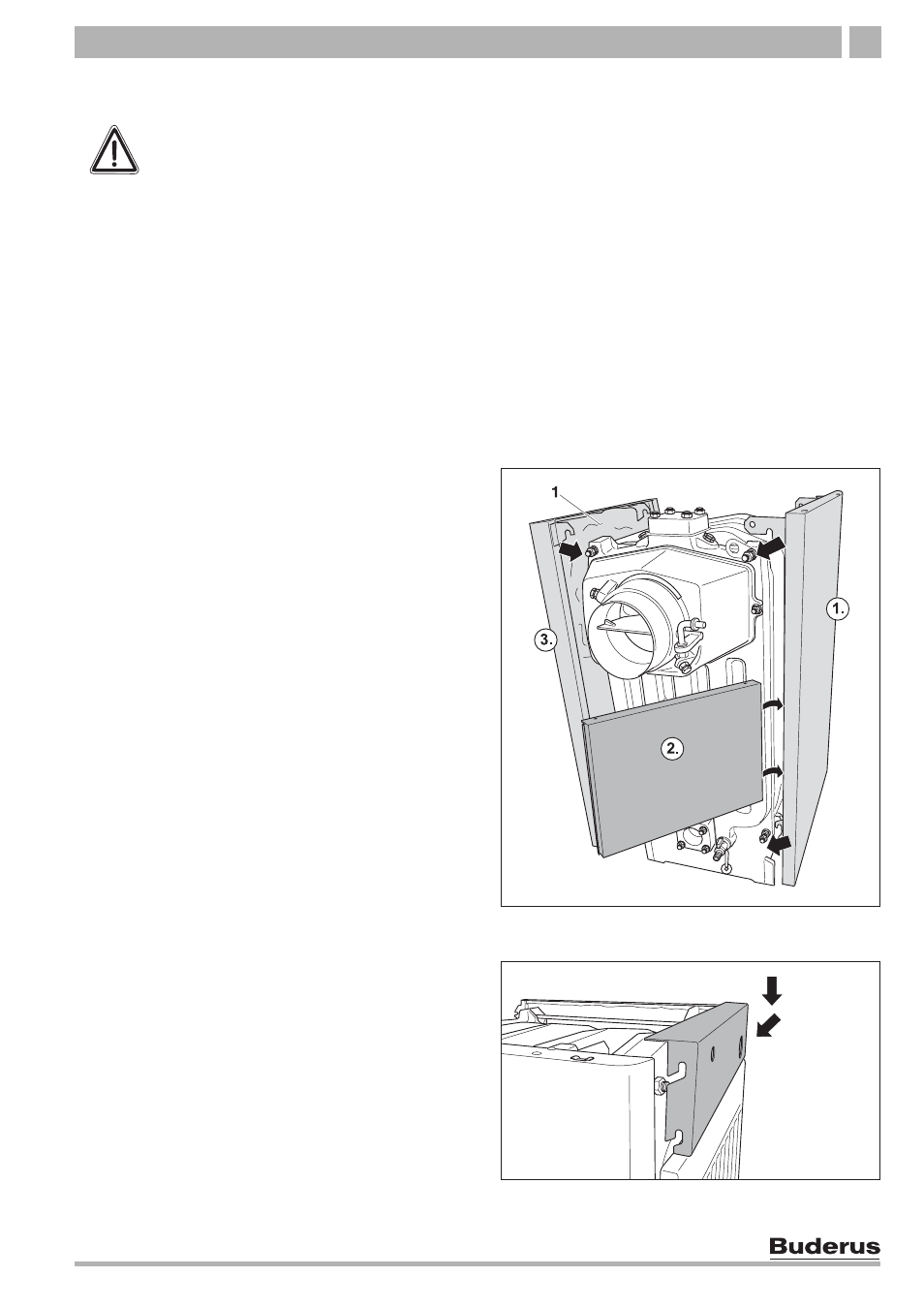

Рис. 7
Монтаж боковых стенок и задней стенки
1
теплоизоляция
Рис. 8
Монтаж фронтального листа
