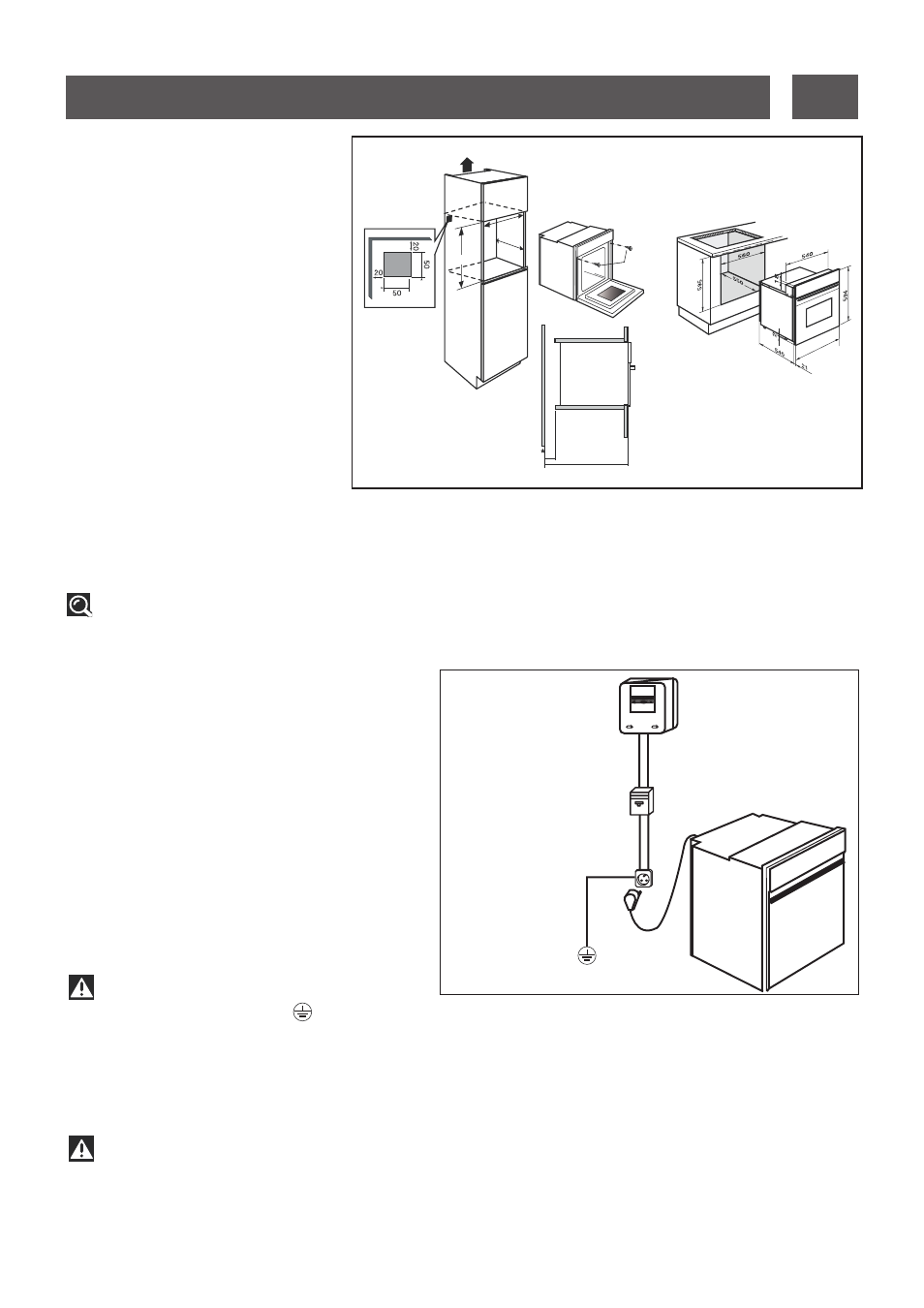

Рис.1
2/ УСТАНОВКА ЭЛЕКТРОПРИБОРА
РУС
•
ВСТРАИВАНИЕ
Выполните следующие действия:
1) Уберите каучуковые заглушки, для обеспечения доступа к отверстиям для
фиксации.
2) Проделайте отверстие в стенке мебели так, чтобы древесина не раскололась.
3) Закрепите духовой шкаф двумя винтами.
4) Верните каучуковые заглушки на место (они, также, предназначены для
амортизации при закрывании дверцы духового шкафа).
(*) если мебель открытая, то зазор между боковиной электроприбора и
прилегающей стенкой должен быть 70 мм (максимум).
Рекомендация
Для того, чтобы быть уверенным
в том, что установка проведена
правильно, обратитесь к специалисту
по установке бытовой техники.
•
ВЫБОР МЕСТА РАСПОЛОЖЕНИЯ
- Материалы, использованные для упаковки
прибора, являются вторичным сырь¸м.
Участвуя в их вторичном использовании
п у т ¸ м п о м е щ е н и я в с п е ц и а л ь н ы е
муниципальные мусорные контейнеры, Вы
вносите свой вклад в охрану окружающей
среды.
На привед¸нных выше схемах показаны
размеры кухонного шкафа, позволяющие
встроить духовой шкаф.
Духовой шкаф можно установить, как под
столешницей, так и внутри высокого шкафа
(открытого или закрытого), имеющего
подходящие для встраивания размеры (см.
схему напротив).
В а ш д у х о в о й ш к а ф с н а б ж ¸ н
оптимизированной системой вентиляции для
о бе с п еч е н и я н а и л у ч ш и х р езул ьтато в
приготовления и высокого качества очистки,
при соблюдении следующих условий:
?
Отцентруйте духовой шк аф таким
образом, чтобы расстояние до стенок
расположенной рядом мебели составляло не
менее 5 см.
?
Материал или покрытие мебели, в
которую встраивается духовой шкаф, должны
быть устойчивыми к высоким температурам.
?
Для большей устойчивости, прикрепите
духовой шкаф к мебели двумя винтами через
отверстия, предусмотренные для этого в
боковых стойках (рис. 1).
•
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Электрическая безопасность должна быть обеспечена за
сч¸т корректного подключения к электросети. При
осуществлении установки и ухода, прибор должен быть
отключ¸н от электросети, а плавкие предохранители
отключены или сняты.
Подключение к сети производится до установки прибора в
кухонной мебели.
Убедитесь что:
- электрооборудование обладает необходимой мощностью,
- линии электропитания в исправном состоянии,
- сечение проводов соответствует стандартам по установке
электрооборудования.
При подключении духового шкафа используйте 3-х жильный
стандартизированный кабель сечением 1,5 мм? (1ф +
1нейтральный + земля), соедин¸нный с однофазной сетью
220-240В~ через стандартизированную розетку 1ф +
1нейтральный + земля CEI 60083 или всеполярный
выключатель, в соответствии с правилами установки.
Однофазная линия 220-240В ?
Дифференциальный
выключатель или плавкий
предохранитель 16A
Сч¸тчик 20А Однофазный
220-240В ? 50ГЦ
Розетка
2 плюса + земля
Стандарт CEI 60083
Шнур
электропитания
длиной,
приблизительно
1,50 метра
Внимание!
Производитель не нес¸т ответственности в случае возникновения неполадок из-за отсутствия заземления или
его неправильного подсоединения.
Если для подключения электроприбора необходимо произвести переустройство электропроводки в Вашем жилом
помещении, обратитесь к квалифицированному электрику.
Если у духового шкафа выявлены какие-либо неполадки, то выключите электроприбор и снимите плавкие
предохранители с линии подключения.
Внимание!
Защитный кабель (ж¸лто-зел¸ный)
подключается к клемме прибора « », его также следует подключить к выводу заземления прибора.
После установки необходимо обеспечить возможность отключения электроприбора от электросети.
Отключение от электросети возможно обеспечить либо, разместив розетку в доступном месте, либо, предусмотрев
наличие выключателя при устройстве проводки, в соответствии с правилами установки.
Плавкий предохранитель сети должен быть рассчитан на 16 ампер.
Во избежание риска возникновения опасности поврежд¸нный кабель электропитания должен заменяться
производителем, его службой послепродажного обслуживания или специалистами, имеющими аналогичную
квалификацию.
