Инструкция по эксплуатации FONDITAL Pyros 1 M
Страница 29
29
• Установка пульта управления в комплекте с подставкой-опорой (мод. 1400÷3500 кВт)
Установка пульта управления в собранном виде (вместе с подставкой–опорой и держателем) состоит из четырех фаз:
1) выполнить подготовительные операции, как указано на рисунках 13, 14 и 15, подготовить электрические подключения
пульта управления;

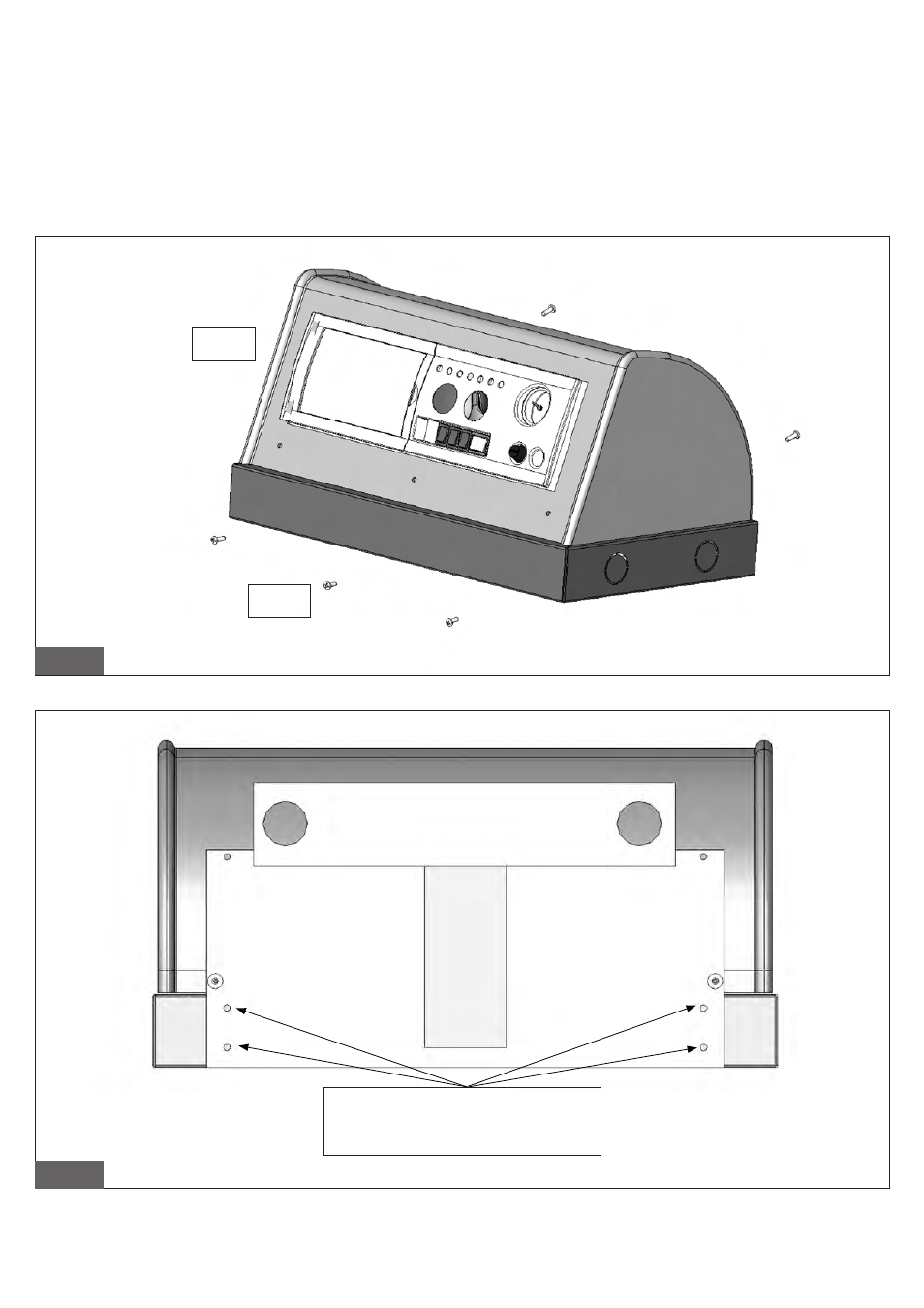

2) установить в исходное положение верхнюю (защитную) часть корпуса пульта (A, рис. 21), закрепив ее с помощью
соответствующих винтов (B, рис. 21);
3) соединить предварительно закрепленный на подставке-опоре (C, рис. 23) пульт управления с держателем (D, рис. 23),
используя соответствующие винты М4 (E, рис. 22 и 23);
4) осуществить электрические подключения пульта управления и закрепить его на корпусе котла используя соответствующие
винты (рис. 24 и 25).
Отверстия для фиксации подставки-
опоры; использовать предназначенные
для этого винты M4
рис. 22
рис. 21
B
A
