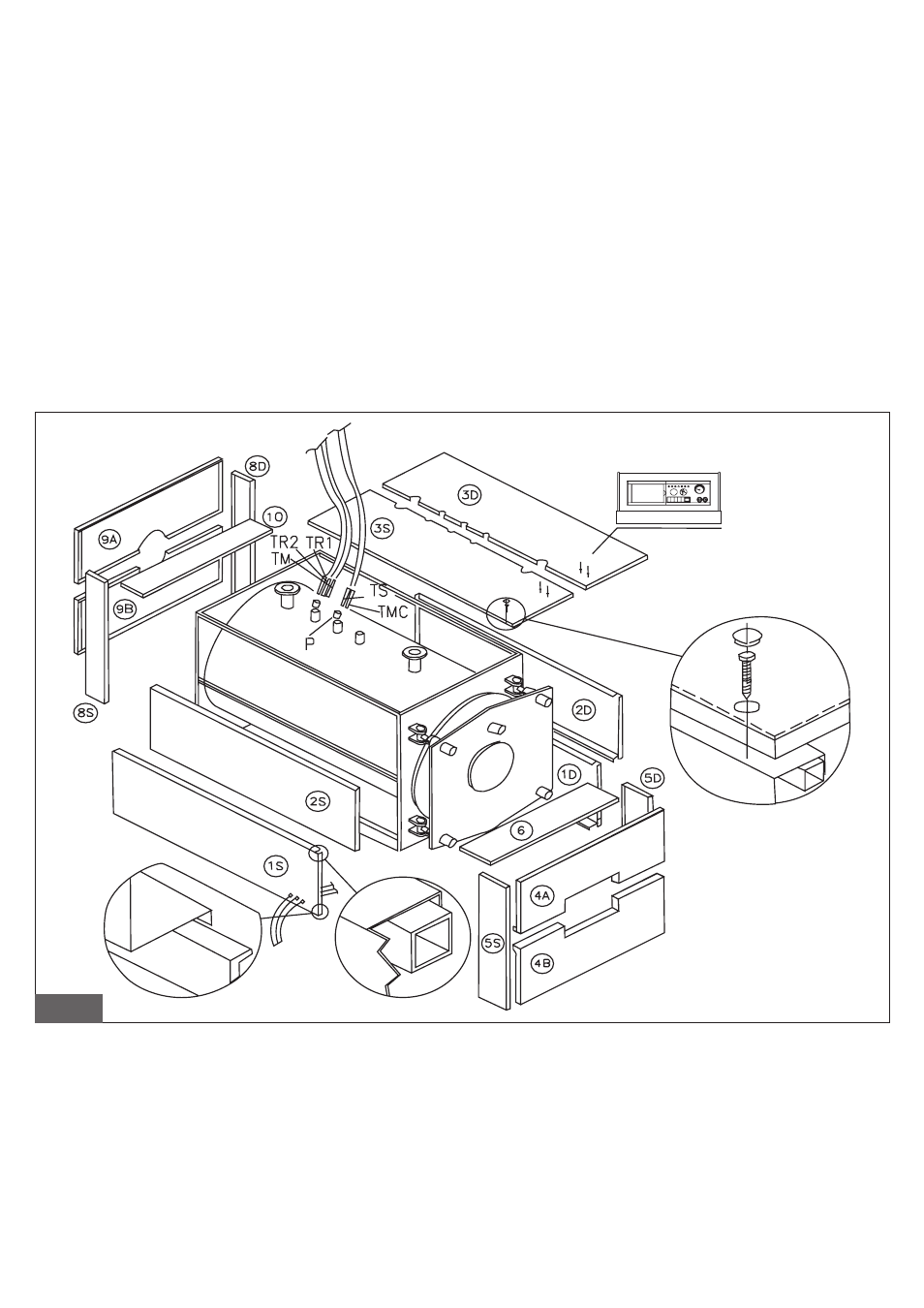

4.2. Облицовка котла для мoд. 500÷1300 (рис. 9)
a) Обвернуть слой изоляционной стекловаты вокруг корпуса котла, оставляя незакрытыми колодцы для бульбобразных
измеряющих устройств, размещенные с правой стороны.
b) В отверстия, имеющиеся в нижней части панелей (1S) и (1D) подвести кабеля соединения горелки – панели управления, в
зависимости от способа открытия дверцы.
c) Установить нижнюю панель (1S), закрепив сгиб трубы с квадратным сечением, после чего осуществить такие-же действия с
верхней панелью (2S).
d) Установить верхнюю панель (3S) на котле и закрепить на ней пульт управления. Размотать капилляры термостатов и
термометра и установить держатели в соответствующие колодцы (Р).
e) Установить панель (1D), (2D), (3D), убедившись, что капиляры пропущены в соответствующие отверстия панели (3D).
Окончательно закрепить панель управления.
Суперизоляция (по запросу)
f) Установить панели (5S) (5D), закрепляя на боковых панелях с помощью соответствующих скоб, после чего установить
передние панели (4В) и (4А), закрепляя их на панелях (5S) и (5D). Закрыть обшивку дверцы верхней панелью (6), закрепив ее
винтами и закрыв проходные отверстия заглушками (см. рис. 9).
g) Установить панели (8S) и (8D), закрепляя их на боковых панелях с помощью соответствующих скоб, после чего установить
передние панели (9В) и (9А) ), закрепляя их на панелях (8S) и (8D). Закрыть обшивку дымохода с помощью верхней панели
(10), закрепив ее винтами и закрыв проходные отверстия заглушками.
Легенда:
P Колодцы для бульбобразных измеряющих устройств
TR1-TR2 Регуляционные термостаты
TS Предохранительный термостат
TM Термостат запуска циркуляционного насоса
TMC Термостат котла
рис. 9
