4. Монтаж

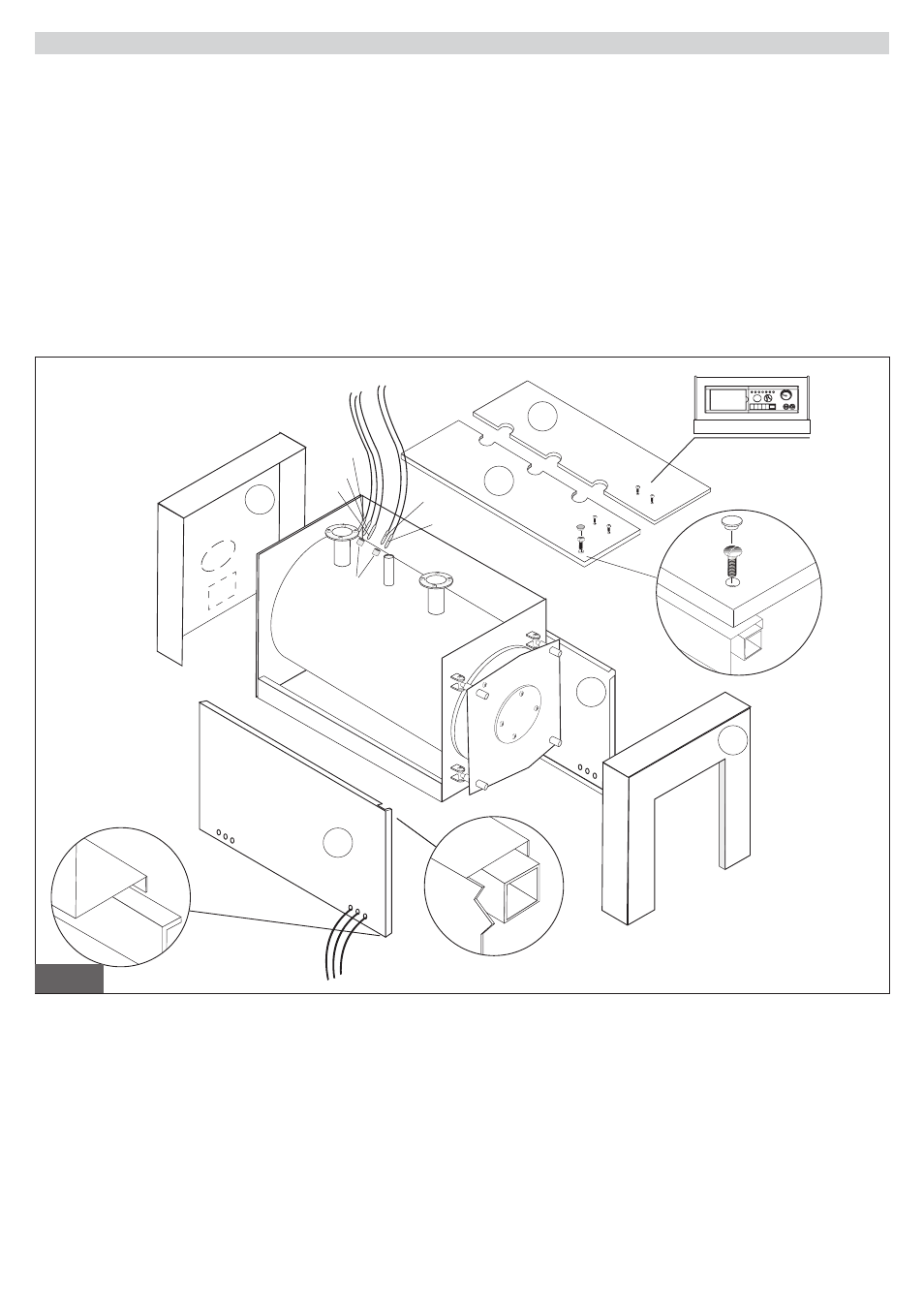

4.1. Облицовка котла для мoд. 70÷400 (рис. 8)
a) Обвернуть слой изоляционной стекловаты вокруг корпуса котла, оставляя незакрытыми колодцы для бульбобразных
измеряющих устройств, размещенные с правой стороны.
b) В отверстия, имеющиеся в нижней части панелей (1S) и (1D) подвести кабеля соединения горелка – пульт управления, в
зависимости от способа открытия дверцы.
c) Установить панель (1S), закрепив верхний сгиб к трубе с квадратным сечением и нижний к лонжерону котла.
d) Установить верхнюю панель (2S) на котле и закрепить на ней панель управления. Размотать капилляры термостатов и
термометра и установить держатели в соответствующие колодцы.
e) Установить панель (1D), согласно инструкции пункта b), затем установить панель (2D), убедившись в том, что капилляры
пропущены через соответствующие отверстия. Окончательно закрепить панель управления.
f) Закрепить верхние панели винтами и закрыть проходные отверстия заглушками (см. рис. 8).
Суперизоляция (по запросу)
g) Установить панели (3) и (4), прикрепляя их к боковым панелям.
TM
TR2
TR1
TS
TMC
2S
2D
1S
3
1D
4
P
Легенда:
P Колодцы для бульбобразных измеряющих устройств
TR1-TR2 Регуляционные термостаты
TS Предохранительный термостат
TM Термостат запуска циркуляционного насоса
TMC Термостат котла
рис. 8
