FONDITAL Pyros 1 M - Инструкция (Страница 26)

26
Отверстия для установки
фиксирующих винтов M5
рис. 15
• Закрепление подставки-опоры

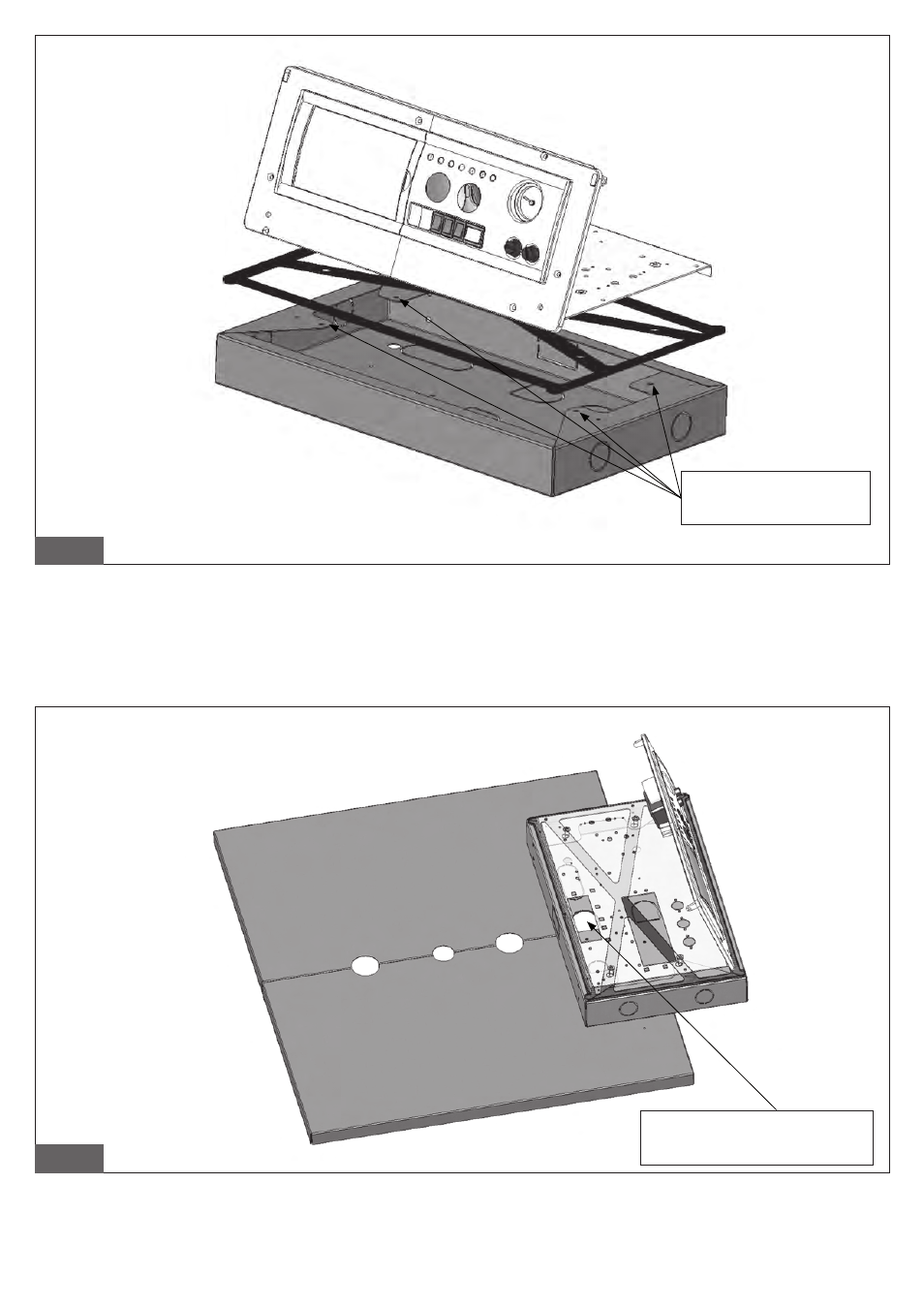

Закрепить подставку-опору с вмонтированной панелью на верхней панели кожуха котла, как указано на следующих рисунках.
Отверстия, предвиденные на поставке-опоре, должны совпадать с уже имеющимися на панели кожуха котла. Закрепить
подставку-опору с помощью соответствующих самонарезающих винтов, как показано на рисунке 18.
рис. 16
Отверстие для центровки
подсавки-основы котла модели
70-80
