25

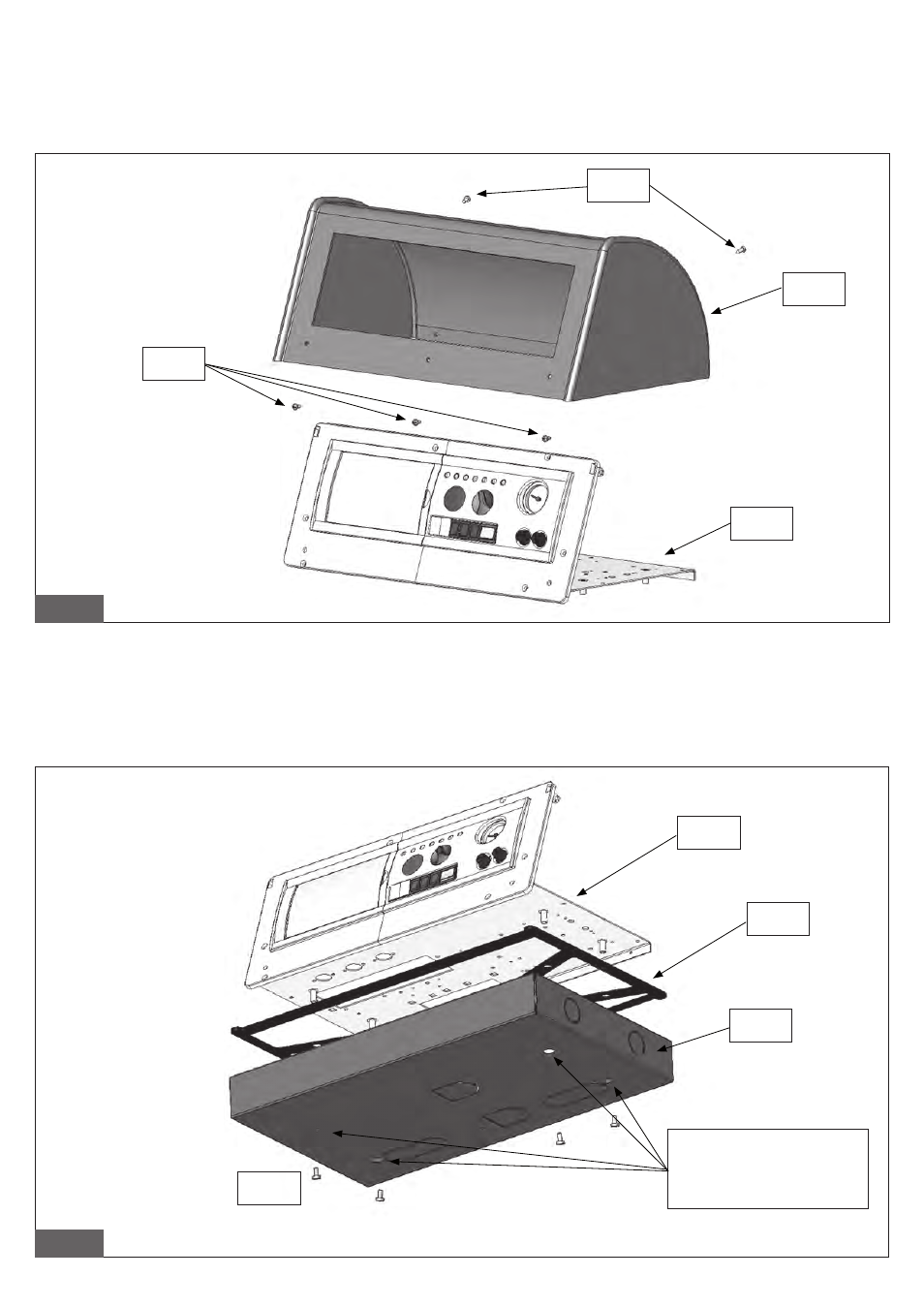

МОНТАЖ ПАНЕЛИ ПУЛЬТА УПРАВЛЕНИЯ
• Снятие верхней части корпуса пульта управления
Для того, чтобы получить возможность установить панель пульта управления (B) на котле, необходимо снять верхнюю
(защитную) часть корпуса пульта (A), отвинтив фиксирующие винты (C), как это изображено на рисунке 13.
рис. 13
A
C
B
C
• Монтаж пластины пульта управления
Зафиксировать пластину пульта управления (A) на подставке-основе (B), установив предварительно соответствующую
прокладку (C), как это указано на рисунке.
Зафиксировать пластину необходимо с помощью соответствующих винтов М5, введенных со стороны нижней части
подставки-основы (D).
D
Отверстия для фиксирующих
винтов M5 в нижней части
подставки-основы
A
C
B
рис. 14
