Убедитесь, что расстояние от нижнего края штифт-пластины до
нижнего края транца не превышает 5 мм (Рисунок 1).
• Используя сверло 4 мм просверлите два отверстия глубиной
приблизительно в 25 мм, но НЕ глубже.
Сборка датчика
• Слегка раздвиньте лапки
штифта и вставьте датчик ме-
жду ними;
Примечание: При соединении
штифта и датчика будьте внима-
тельны:

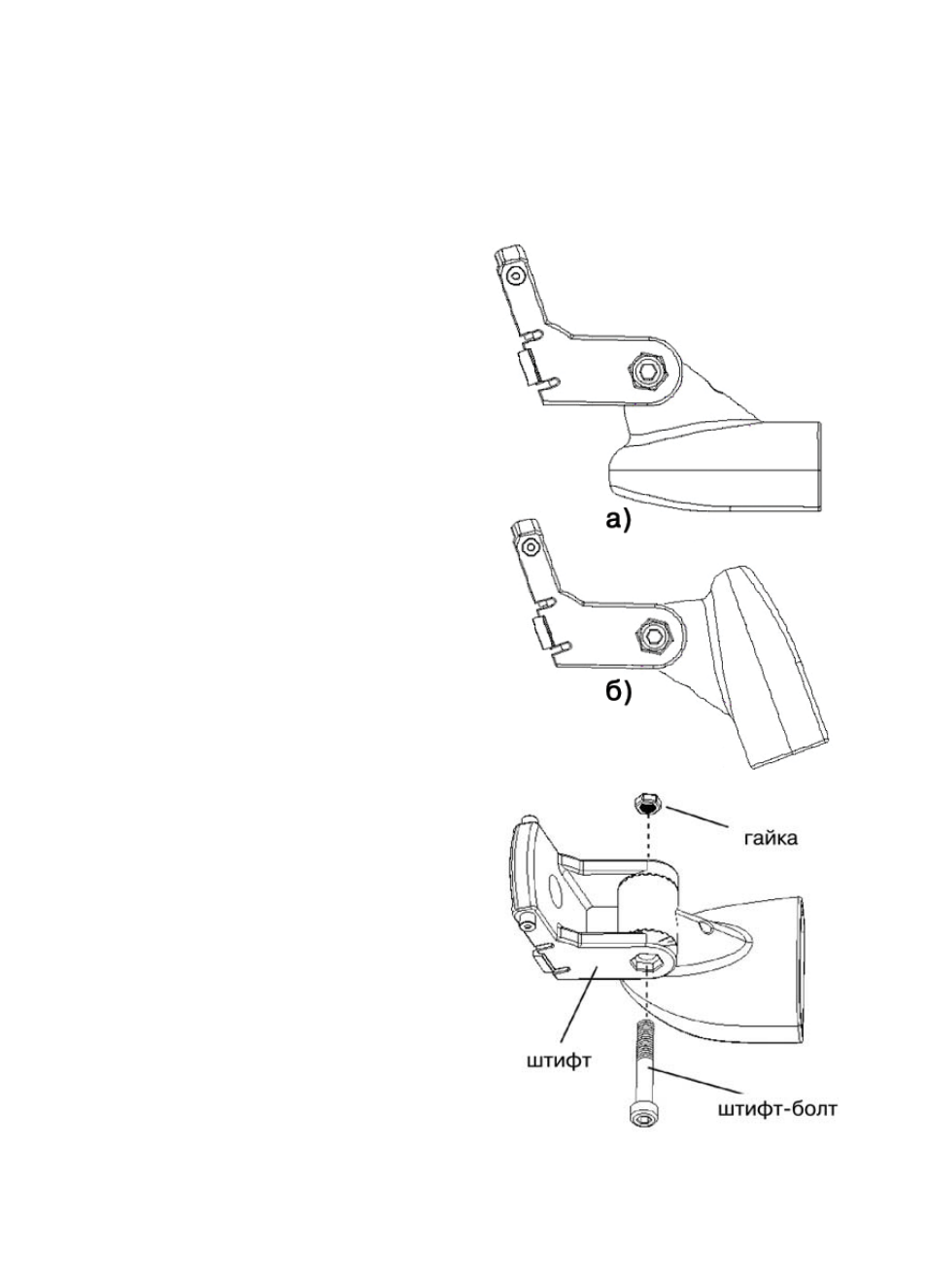

Рисунок 2: а)-правильно;
б)-неправильно.
• Поместите гайку в нужное от-
верстие штифта, вставьте
штифт-болт и затяните его ру-
кой (рисунок 3);
Примечание: Не перетягивайте
штифт-болт при помощи ключа,
иначе невозможно будет регу-
лировать угол наклона датчика.
Рисунок 2
Рисунок 3
