• Для надежного крепления, монтажная поверхность должна быть
достаточно плоской, иначе Вы не сможете закрепить нижнюю
пластину. При ненадежном креплении эхолот может получить
повреждения в результате ударов лодки о волны.
Сборка и установка
Крепление вращающегося держателя
• Поместите левую(Л) и правую(П) зубчатые шпонки на места;
Примечание: при установке зубчатых шпонок обратите внимание
на рисунок 11. Если их перепутать местами, возникнет неудобство
при наклоне головного устройства.
• Наденьте верхнюю пластину на держатель. Поместите держа-
тель в нужное отверстие на задней крышке корпуса эхолота. Для
этого поставьте держатель и корпус в вертикальное положение;
• Вставьте штифт-болт сверху зубчатой шпонки-Л и слегка затя-
ните его;
Зубчатая шпонка-П
Держатель
Зубчатая шпонка-Л
Штифт-болт

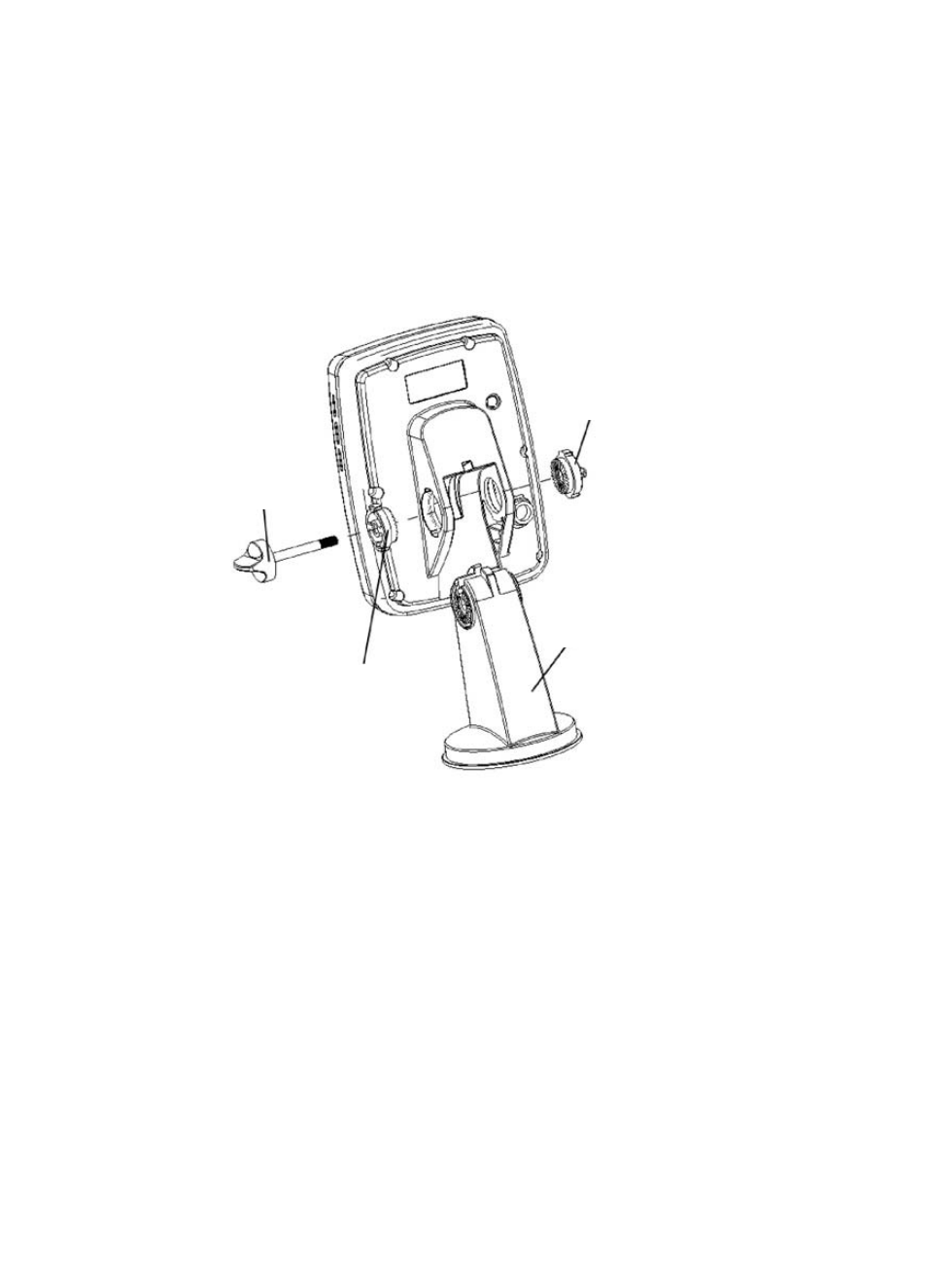

Рисунок 11
