Проводка – Инструкция по эксплуатации JJ-Connect Fisherman 600
Страница 10
• Установите штифт-пластину приблизительно вертикально отно-
сительно поверхности воды и затяните ее двумя болтами при
помощи инструмента;
• Закрепите штифт на штифт-пластине и установите датчик па-
раллельно поверхности воды.
Примечание: Штифт крепится на штифт-пластине при помощи
запора с ходом регулирования 12° и в некоторых ситуациях стано-
вится невозможным установить датчик параллельно поверхности
воды. В этих случаях допускается небольшое отклонение (1-5°).
Проводка
В зависимости от типа лодки, Вы можете проложить кабель как
сквозь транец, так и через него.
Если Вы решили прокладывать кабель сквозь транец:
• Приложите кабельный хомут к транцу примерно между верхом
транца и датчиком и сделайте отметку карандашом. Используя
сверло 3 мм, просверлите два отверстия глубиной 10 мм;
• Нанесите герметик и закрепите кабель хомутом при помощи
болтов;
Примечание: поскольку положение датчика регулируется, убеди-
тесь в том, что кабель между датчиком и первым хомутом не на-
тянут. В противном
случае кабель мо-
жет легко повре-
дится. Чтобы пре-
дотвратить повре-
ждение кабеля, от-
клоните датчик в
дальнее положе-
ние перед закреп-
лением первого
хомута.

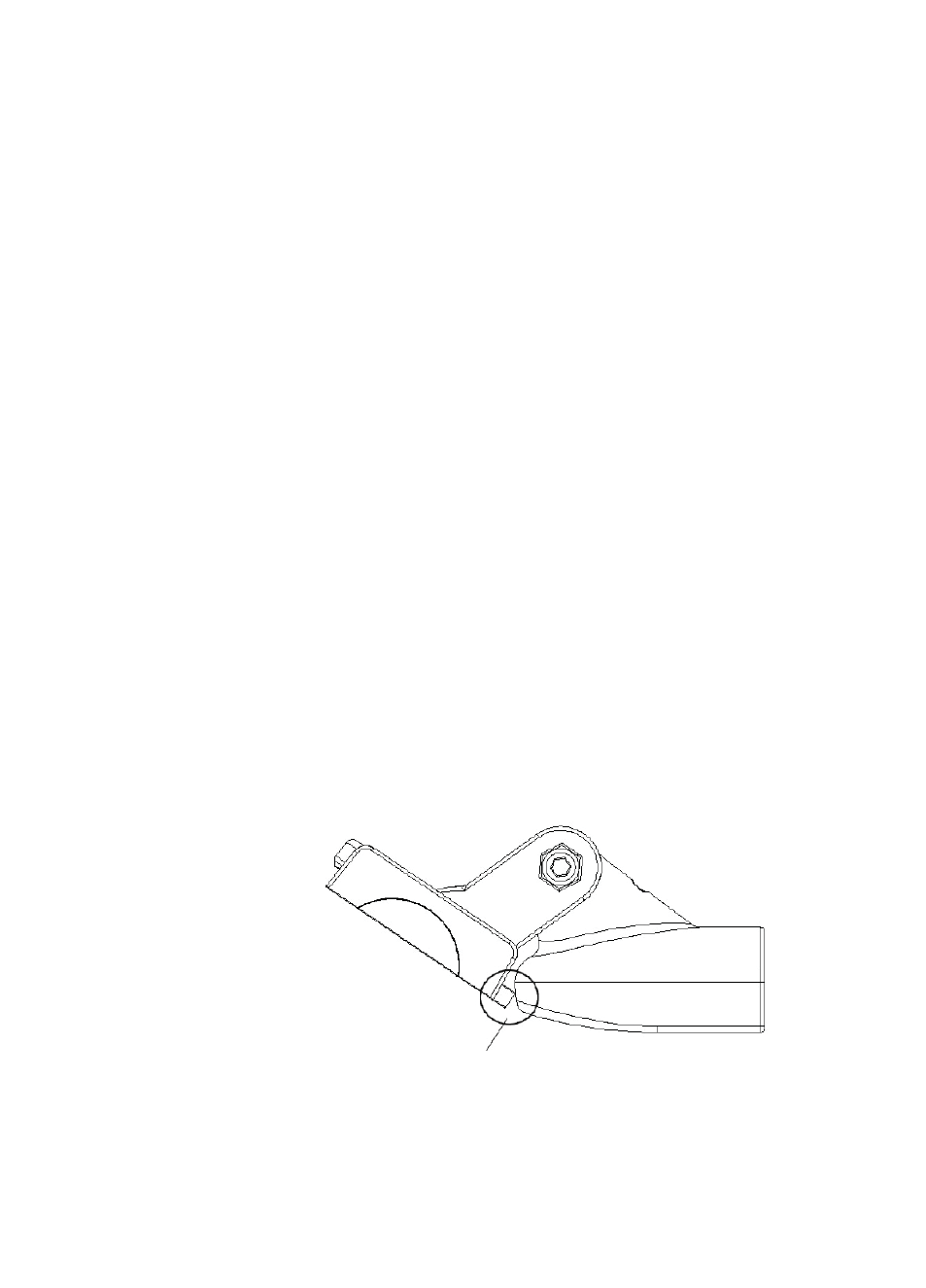

(Рисунок 7)
штифт-пластина сопри-
касается с датчиком
Рисунок 7
