Угол обзора
Данный прибор разработан таким образом, чтобы Вы могли вы-
брать для себя наиболее удобный угол обзора дисплея.
После завершения установки эхолота, Вы можете вращать базу и
устанавливать любой угол в пределах от 0° до 360°, а также накло-
нять головное устройство от 0° до 93°.

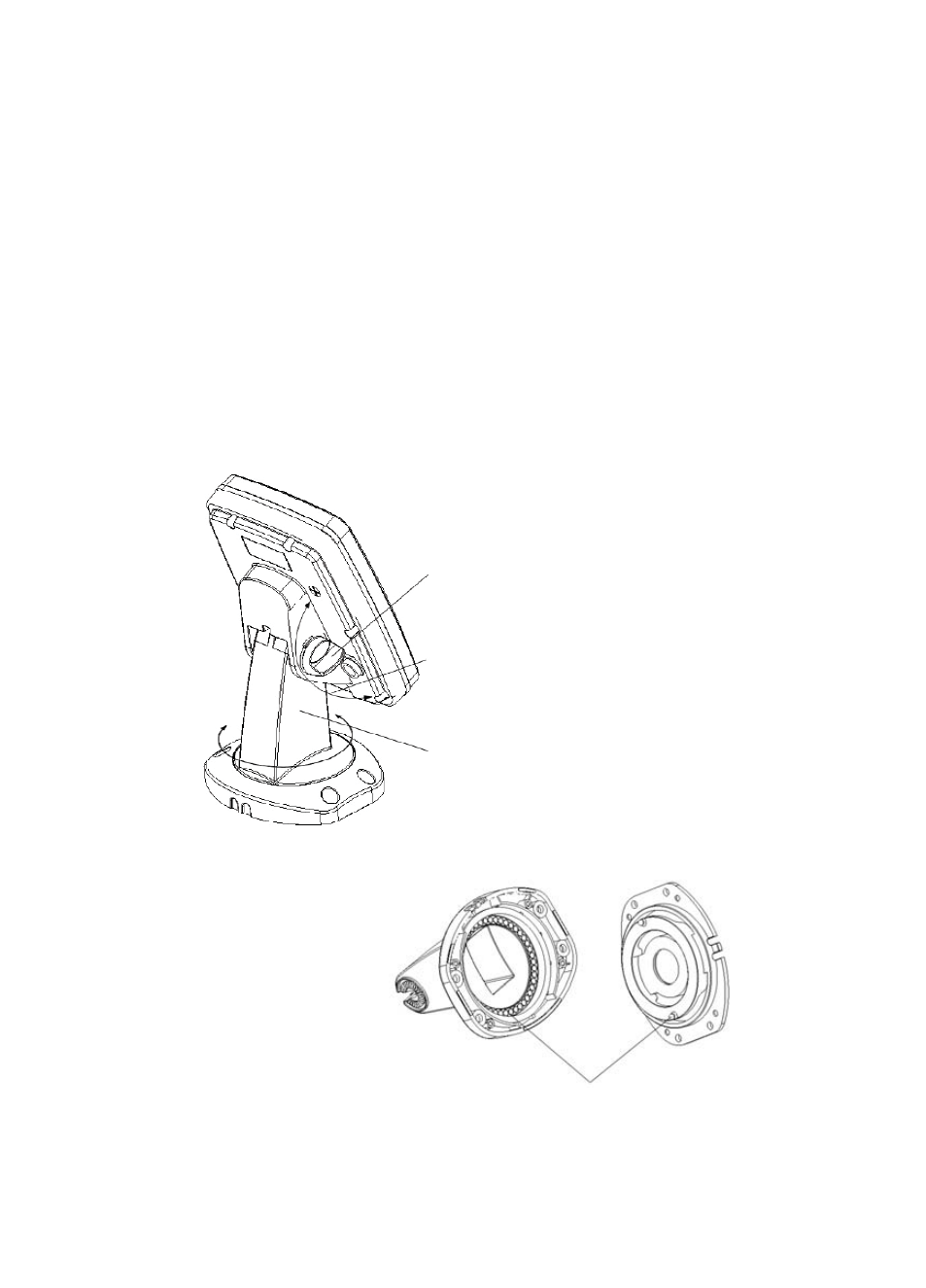

Наклон
Сперва ослабьте штифт-болт, затем, держась за корпус эхолота,
выберите удобный для обозрения угол. Слегка затяните штифт-
болт.
Поворот
Держатель в совокупно-
сти с нижней пластиной
образуют механизм по-
ворота, который позво-
ляет установить угол
обзора в пределах от 0°
до 360°.
Штифт-болт
Угол наклона 0°-93°
Угол поворота 0°-360°
Механизм поворота
Рисунок 17
Рисунок 16
