Монтаж
Перед монтажом убедитесь, что внимательно изучили соответст-
вующие разделы руководства пользователя. В случае возникнове-
ния проблем при монтаже обратитесь к поставщику.
Комплектация

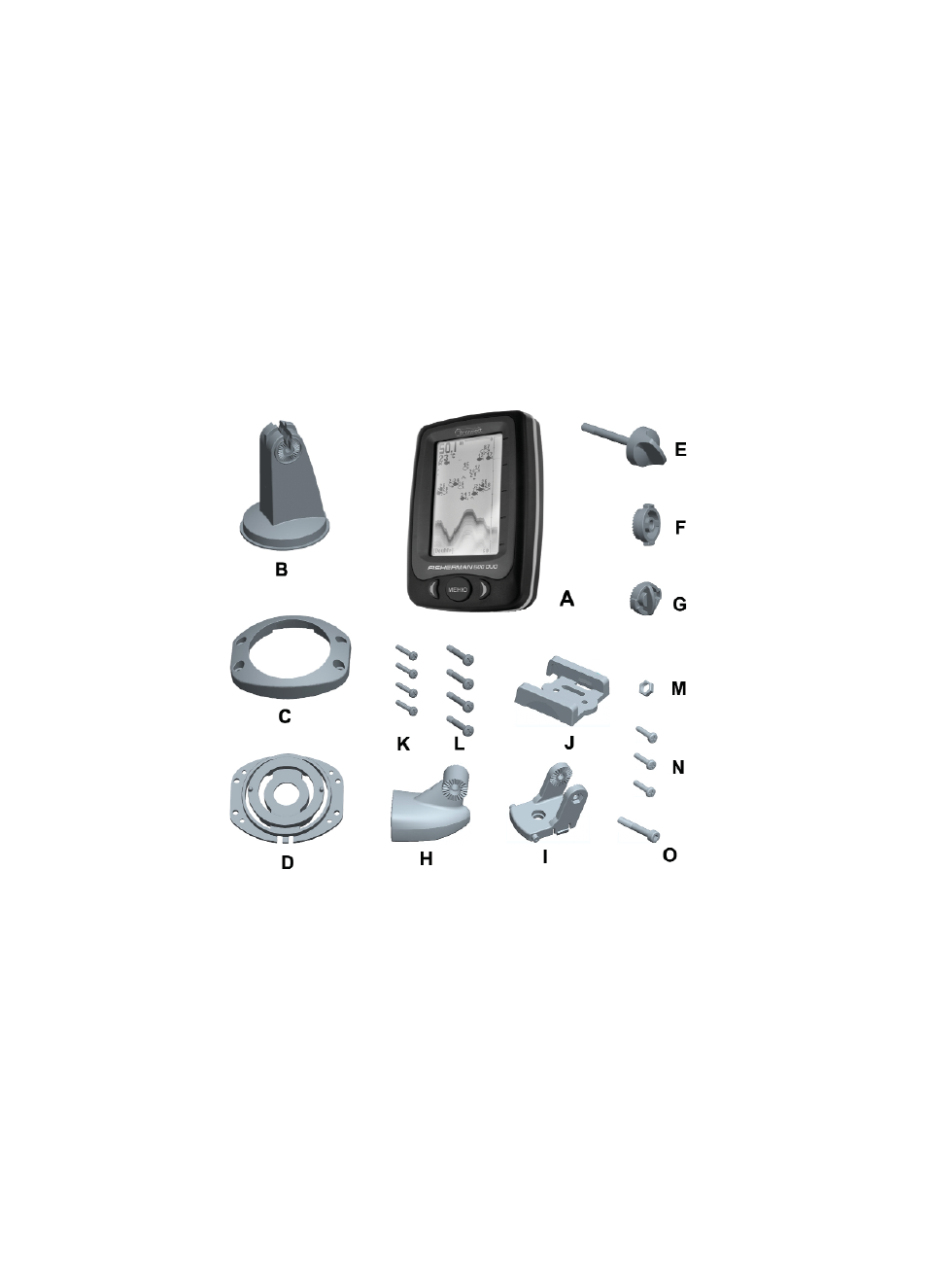

Перед установкой датчика и корпуса эхолота проверьте комплек-
тацию и убедитесь, что все детали на месте.
A - головное устройство
B - держатель
C - верхняя пластина
D - нижняя пластина
E - стопорный болт
F - зубчатая шпонка-Л
G - зубчатая шпонка-П
H - датчик c кабелем питания I - штифт
J - штифт-пластина
K - 3х8 мм болты
L - 5х20 мм болты
M - гайка
N - 4х15 мм болты
O - штифт-болт
