Монтаж бака-водонагревателя
6
9
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию. Бак-водонагреватель SU160/1 – 300/1 • Издание 05/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
6
Монтаж бака-водонагревателя
6.1
Установка бака-водонагревателя
Бак-водонагреватель может быть установлен рядом
с отопительным котлом с правой или левой стороны.
При установке бака-водонагревателя следует со-
блюдать минимальные расстояния, необходимые
для проведения монтажа и технического обслу-
живания (рис. 4).
Пол должен быть ровным и способным выдержать
нагрузку от оборудования.
Установка опорных болтов
!
Положить амортизирующую крышку на пол.
!
Осторожно уложить бак-водонагреватель (рис. 5,
поз. 2) через край поддона на крышку (рис. 5,
поз. 1).
!
Вынуть из нижней амортизирующей прокладки
(стиропора) опорные болты M10 х 30 (рис. 5,
поз. 3) и закрутить их в основание бака-водо-
нагревателя.
!
Установить бак и отрегулировать его вертикаль-
ное положение, поворачивая опорные болты.

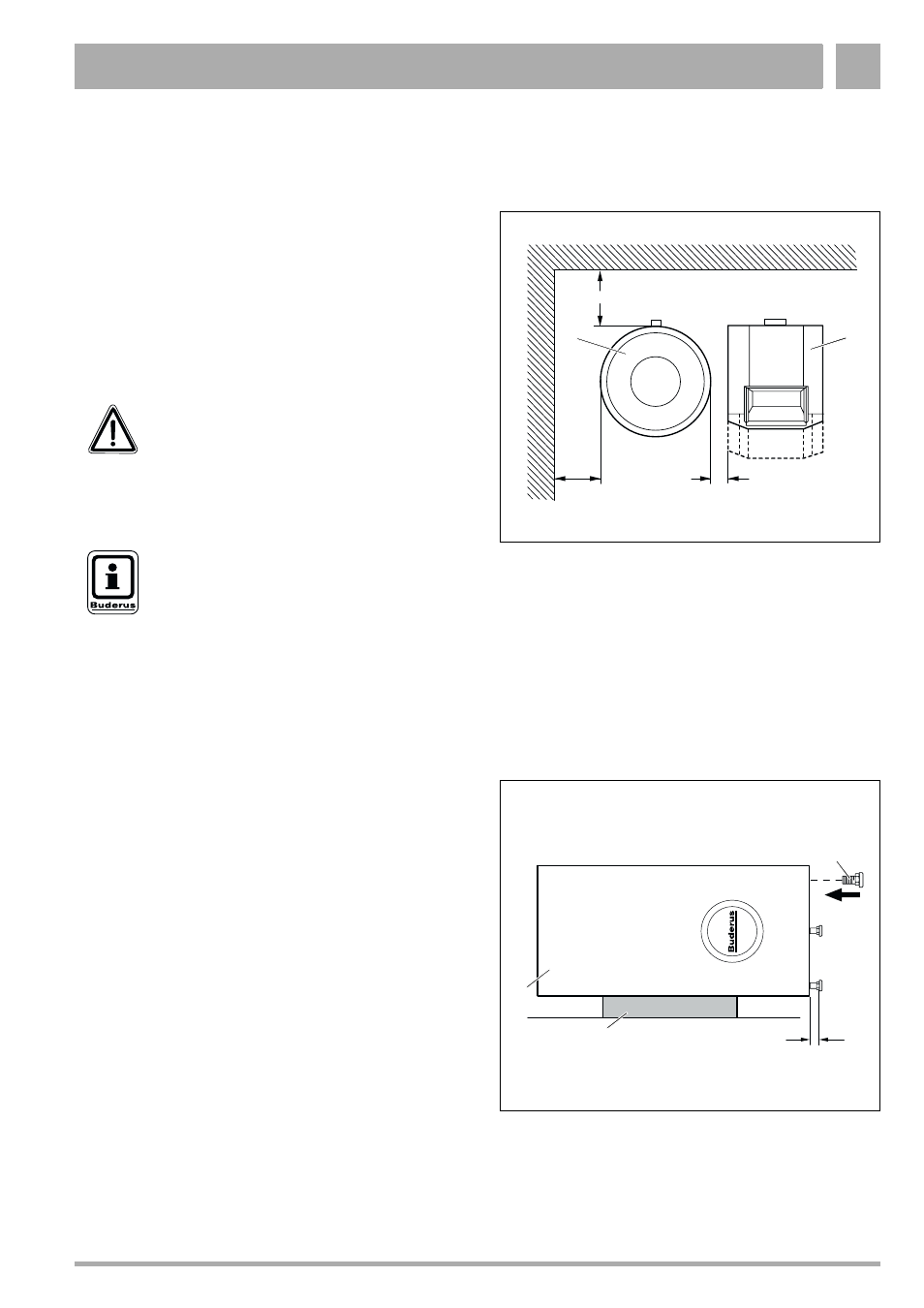

Рис. 4
Минимальные расстояния для монтажа и
технического обслуживания (размеры в мм)
Поз. 1: бак-водонагреватель
Поз. 2: отопительный котел
min. 100
400
500
1
2
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
вследствие замерзания установки.
!
Помещение, в котором устанавли-
вается оборудование, должно быть
сухим и защищенным от холода.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для замены магниевого анода (во
время технического обслуживания)
требуется достаточно свободного
пространства над баком-водонагре-
вателем.
!
Проверьте, чтобы высота помеще-
ния, в котором установлено обору-
дование, была не меньше указан-
ной в таб. 2, стр. 7.
Рис. 5
Установка опорных болтов
Поз. 1: амортизирующая крышка (стиропор)
Поз. 2: бак
Поз. 3: опорные болты
ca. 20
1
2
3
