Описание установки
3
3
Описание установки
Баки-водонагреватели SU160/1 – 300/1 полностью
собираются на заводе и поставляются готовыми к
подключению.
Основные составные части бака-водонагревателя:
–
Бак (рис. 1, поз. 5) с защитой от коррозии
Катодная защита от коррозии состоит из
гигиенической термоглазури DUOCLEAN MKT
(рис. 1, поз. 6) фирмы Будерус и магниевого
анода (рис. 1, поз. 9).
–
Теплоизоляция (рис. 1, поз. 1)
Теплоизоляция из не содержащего вредных ве-
ществ полиуретанового пенопласта нанесена
непосредственно на бак. Два теплоизоляционных
элемента (рис. 1, поз. 2 и поз. 8) из пенопласта
снижают теплопотери через люк для чистки и
магниевый анод.
–
Гладкотрубный теплообменник (рис. 1, поз. 11)
Гладкотрубный теплообменник передает тепло-
вую энергию из отопительного контура в воду
бака-водонагревателя. Температура равномерна
по всему объему бака.
–
Гильза для установки температурного датчика
(рис. 1, поз. 10)
Регулирование заданной температуры горячей
воды отопительного котла происходит с помо-
щью температурного датчика (так называемого
датчика бака).
–
Люк для чистки (рис. 1, поз. 3)
для проведения техобслуживания и работ по
чистке бака.
–
Крышка бака (рис. 1, поз. 7)

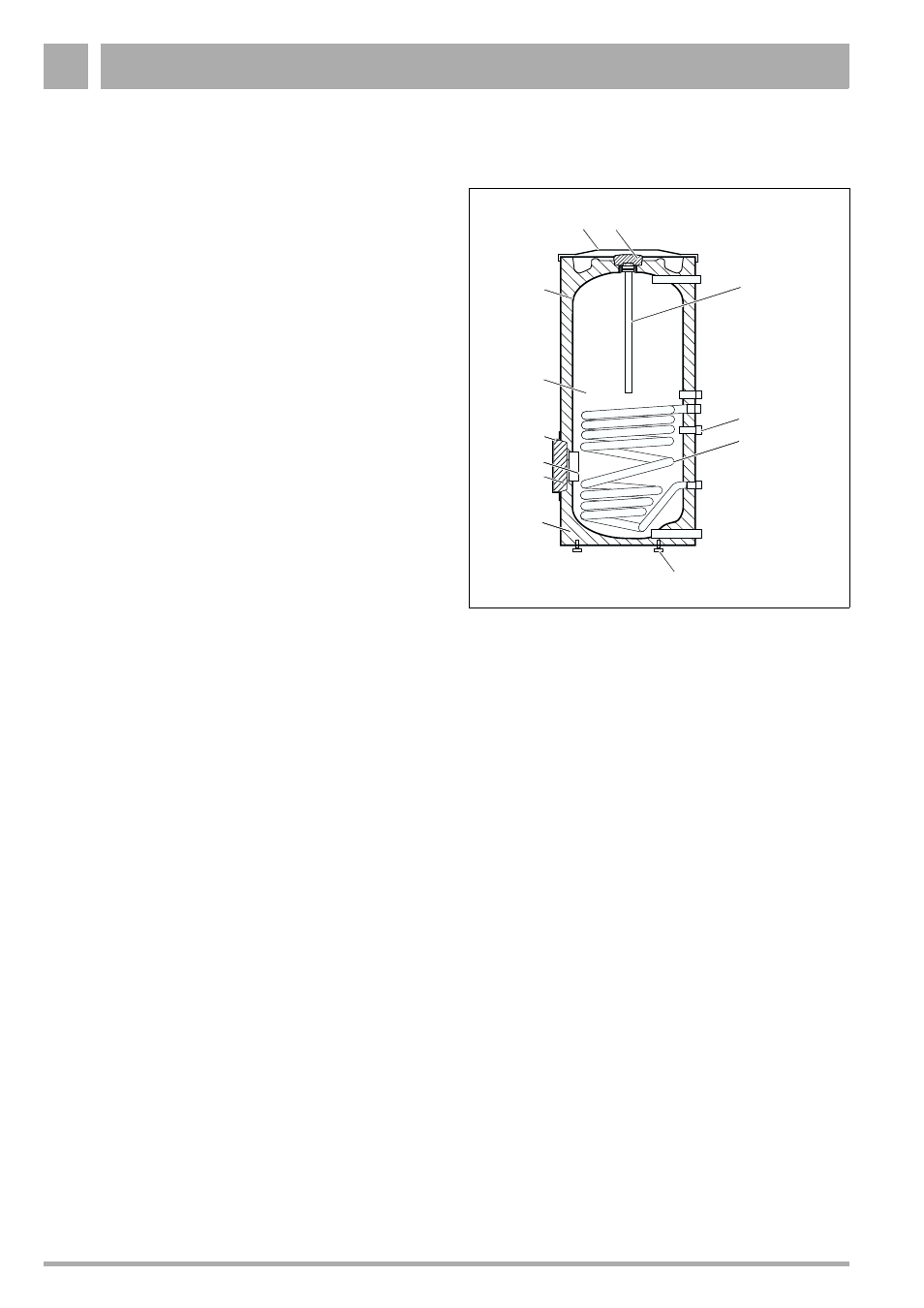

Рис. 1
Бак-водонагреватель (здесь: SU300/1)
Поз. 1: теплоизоляция
Поз. 2: элемент теплоизоляции/люк для чистки
Поз. 3: люк для чистки
Поз. 4: крышка люка для чистки
Поз. 5: бак
Поз. 6: термоглазурь DUOCLEAN MKT
Поз. 7: крышка бака
Поз. 8: элемент теплоизоляции/магниевый анод
(только для SU300/1)
Поз. 9: магниевый анод
Поз. 10: приварная гильза для датчика регулирования
отопительного контура
Поз. 11: гладкотрубный теплообменник
Поз. 12: опорные болты
1
9
2
5
6
11
3
7
4
10
12
8
