Монтаж бака-водонагревателя
6
6.3
Установка датчика температуры горячей воды
Установите на баке-водонагревателе датчик для
измерения и контроля температуры горячей воды,
входящий в объем поставки комплекта подсоеди-
нения бака (дополнительные комплектующие). Для
этого предусмотрена точка замера М (рис. 2, стр. 7).
Электрическое подключение датчика описано в до-
кументации, прилагаемой к системе управления и к
отопительному котлу.
!
Комплект с датчиком (рис. 7, поз. 1 - 4) вставить
до упора в гильзу (рис. 7, поз. 5).
При этом пластмассовая спираль (рис. 7, поз. 3),
прижимающая датчик, автоматически сдвигается
назад.
Компенсационная пружина (рис. 7, поз. 4) создает
контакт между гильзой и поверхностью датчика, что
обеспечивает надежную передачу температуры.
!
Надеть сбоку фиксатор (рис. 8, поз. 1) на гильзу
(рис. 8, поз. 2).
!
Проложить провод датчика к отопительному ко-
тлу и системе управления, при необходимости
установить фиксатор для снятия нагрузки от
натяжения. Провод не должен касаться горячих
частей котла.

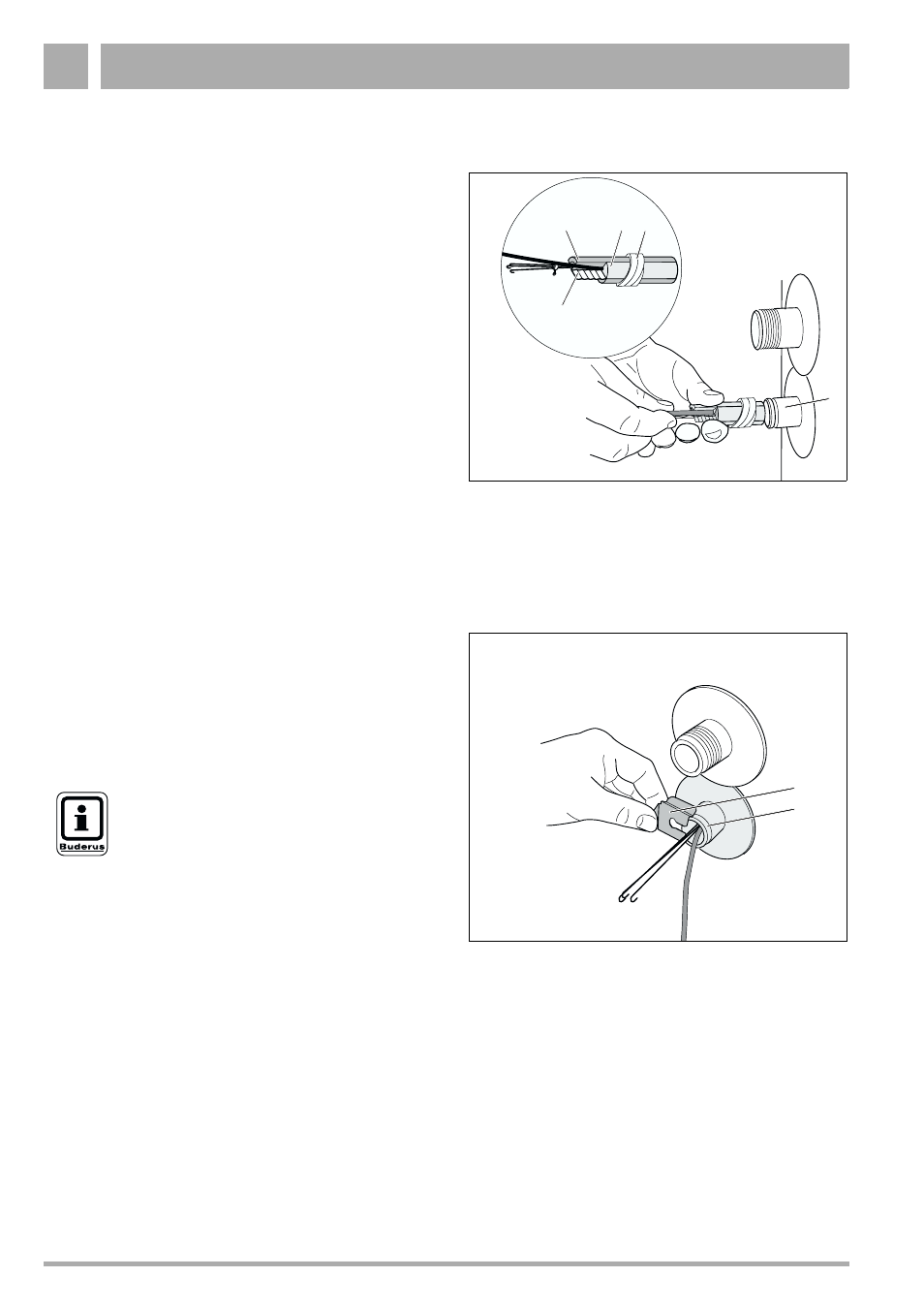

Рис. 7
Установка датчика горячей воды
Поз. 1: заглушка
Поз. 2: датчик температуры в четверть круга
Поз. 3: пластмассовая спираль
Поз. 4: компенсационная пружина
Поз. 5: гильза
1
2
4
5
3
Рис. 8
Установка фиксатора датчика
Поз. 1: фиксатор датчика
Поз. 2: гильза
1
2
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Электрическое подключение датчика
температуры приведено в поставля-
емой электросхеме.
