Монтаж бака-водонагревателя
6
6.2
Монтаж трубопроводов питьевой воды
Соблюдайте следующие указания при подключении
бака-водонагревателя к трубопроводной сети. Это
имеет большое значение для безаварийной работы.

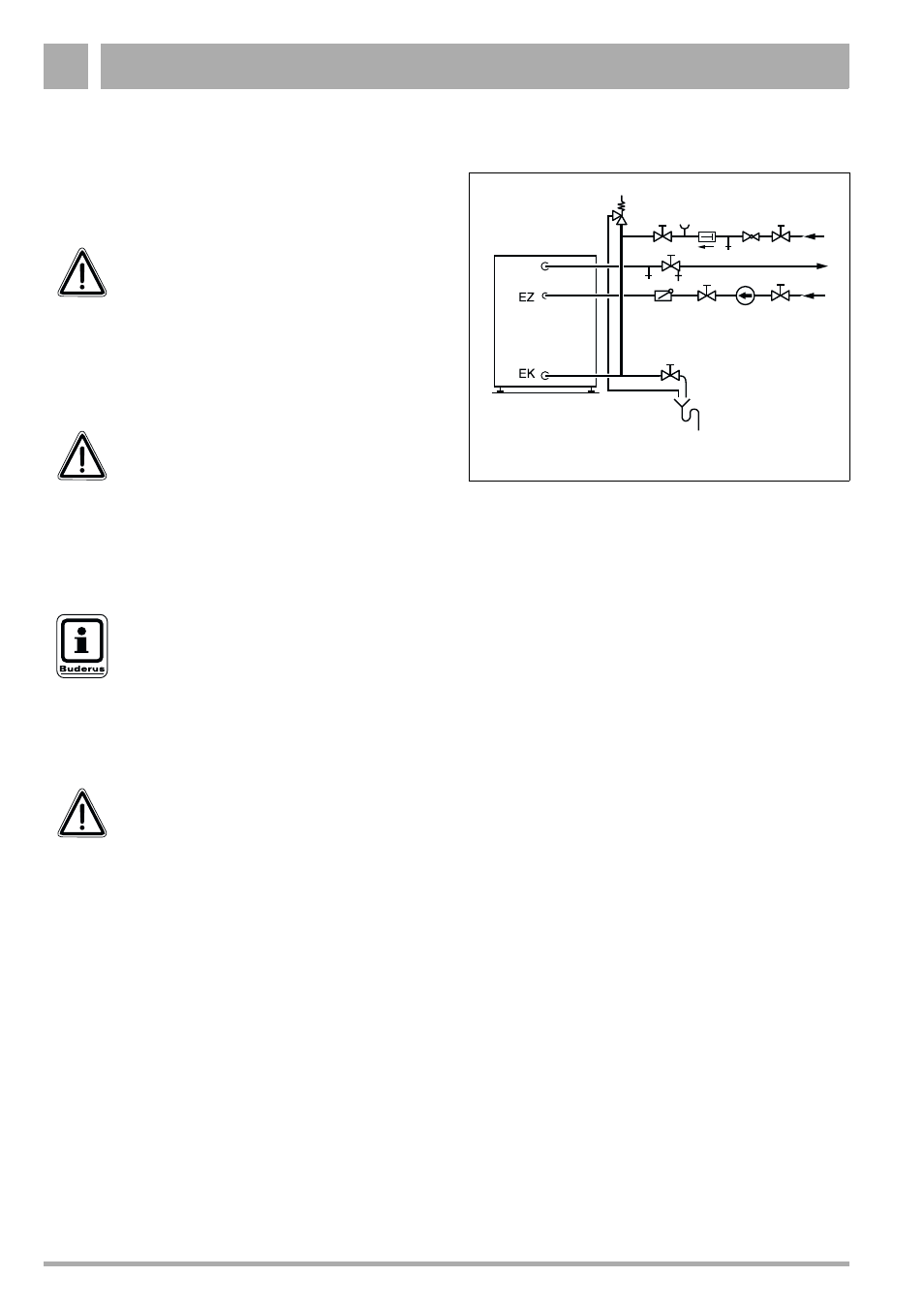

Рис. 6
Монтаж по DIN 1988 (принципиальная схема)
Поз. 1: бак-водонагреватель
Поз. 2: вентиль для продувки и выпуска воздуха
Поз. 3: запорный вентиль со сливом
Поз. 4: предохранительный клапан
Поз. 5: обратный клапан
Поз. 6: запорный вентиль
Поз. 7: циркуляционный насос
Поз. 8: редукционный клапан (при необходимости)
Поз. 9: контрольный вентиль
Поз. 10: клапан, препятствующий обратному потоку
Поз. 11: штуцер для подключения манометра
(обязательно для объема более 1000 л)
Поз. 12: кран для слива
AW:
выход горячей воды
EZ:
вход циркуляции
EK:
вход холодной воды
AW
4
6
2
5
6
7
6
12
10
11
9
8
6
1
3
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
В местах подключений AW, EZ и EK
находятся предохранительные гильзы.
Они защищают эмалированные повер-
хности соединений.
!
Предохранительные гильзы
должны быть вставлены.
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЗДОРОВЬЯ
Из-за неаккуратно проведенных мон-
тажных работ возможно загрязнение
питьевой воды.
!
Монтаж бака-водонагревателя
проводите с соблюдением
гигиенических норм и правил.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для подключения трубопроводов сис-
темы отопления имеются специальные
комплекты для их подсоединения, кото-
рые существенно облегчают монтаж.
Эти комплекты можно приобрести по
дополнительному заказу.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неплотных соединений.
!
Монтируйте соединительные
трубопроводы без напряжения.
!
Следите за тем, чтобы гибкие шлан-
ги не были переломлены или пере-
кручены.
