Технические характеристики
4.1
Размеры и подключения
Таб. 2
Размеры и подключения
4.2
Границы применения

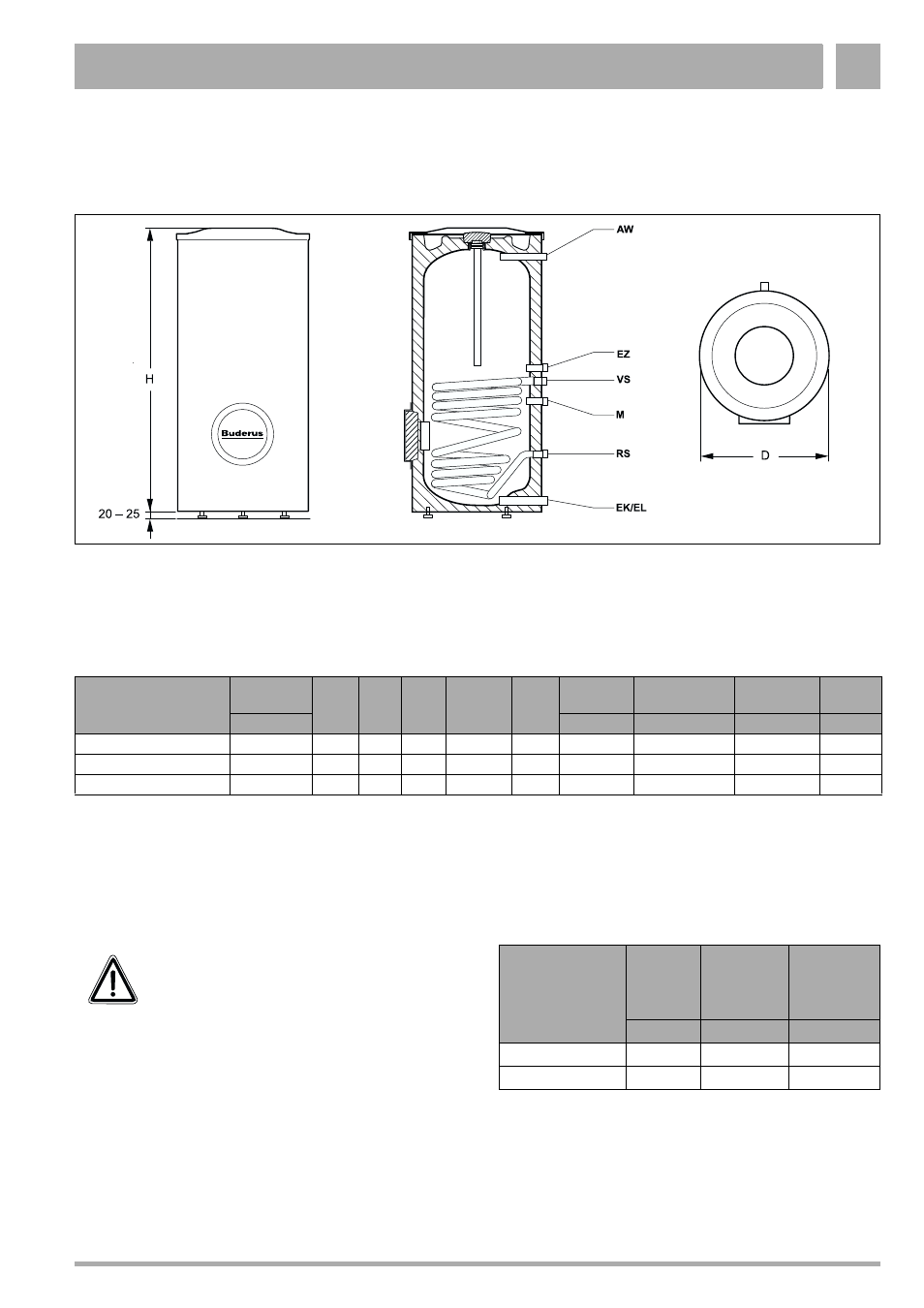

Рис. 2
Размеры и подключения (в мм) – принципиальная схема
AW:
выход горячей воды
M:
место установки датчика регулирования темпера-
туры горячей воды отопительного котла
EZ:
вход циркуляции
VS:
подающая линия бака
EK:
вход холодной воды
RS:
обратная линия бака
EL:
слив холодной воды
Тип
Объем
бака
AW
VS
RS
EK/EL
EZ
Высота
H
1
Высота
помещения
2
Диаметр
D
Вес
3
л
мм
мм
мм
кг
SU160/1, SU160/1 W
160
R1
R1
R1
R1
R ¾
1185
1600
554
98
SU200/1, SU200/1 W
200
R1
R1
R1
R1
R ¾
1445
1800
554
110
SU300/1, SU300/1 W
290
R1
R1
R1
R1
¼
R ¾
1465
1950
670
145
1
Включая крышку бака, без опорных болтов.
2
Минимальная высота помещения установки бака, необходимая для замены магниевого анода.
3
Незаполненный бак, включая упаковку.
Допустимые
максимальные
значения
Темпер
атура
Рабочее
избыточ-
ное
давление
Испыта-
тельное
давление
2
°C
бар
бар
Котловая вода
160
16
1
-
1
Горячая вода
95
10
10
Таб. 3
Границы применения бака-водонагревателя
1
Зависит от предохранительных устройств отопительной
установки (например, предохранительного клапана и
мембранного расширительного бака).
2
Рабочее и испытательное давление - это избыточное
давление.
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
из-за превышения граничных
значений.
!
В целях безопасности соблюдайте
приведенные здесь граничные
значения.
