 Посоединение провода стояночного тормоза
Подключите провод к корпусу индикатора стояночного тормоза на панели измерительных приборов.
Примечания:
• Подключение провода стояночного тормоза к заземлению фонаря позволяет Вам просматривать видео iPod / /DVD
Video / видеосигнал с внешнего входа при включении стояночного тормоза.
• При снятии со стояночного тормоза монитор не будет выводить видеосигнал ни от одного из источников.
• Если на экране сразу же после включения акселератора автомобиля появляется сообщение «AUDIO ONLY» (ТОЛЬКО ЗВУК),
отпустите стояночный тормоз во время режима подтверждения безопасности, а затем включите его вновь.
Подсоединение дополнительного оборудования
 Подсоединение внешнего усилителя
Внешние усилители можно подсоединить к 6-канальным выходным разъемам типа RCA. Убеди-
тесь в том, что разъемы не заземлены или не закорочены, чтобы предотвратить выход аппарата
из строя.
 Подсоединение устройств iPod
Устройство iPod можно подсоединить к специальному соединителю для iPod на основном блоке.
Подробнее см. в прилагающейся инструкции либо в руководстве для кабеля iPod.
Примечание:
• Данный аппарат может поддерживать не все функции любых устройств iPod.
• Соединение для iPod будет подзаряжать iPod, если аккумулятор iPod полностью разряжен.
 Если к проводу отключения звука основного блока подключен нужный провод от сотово-
го телефона, при телефонном разговоре можно отключать звук.

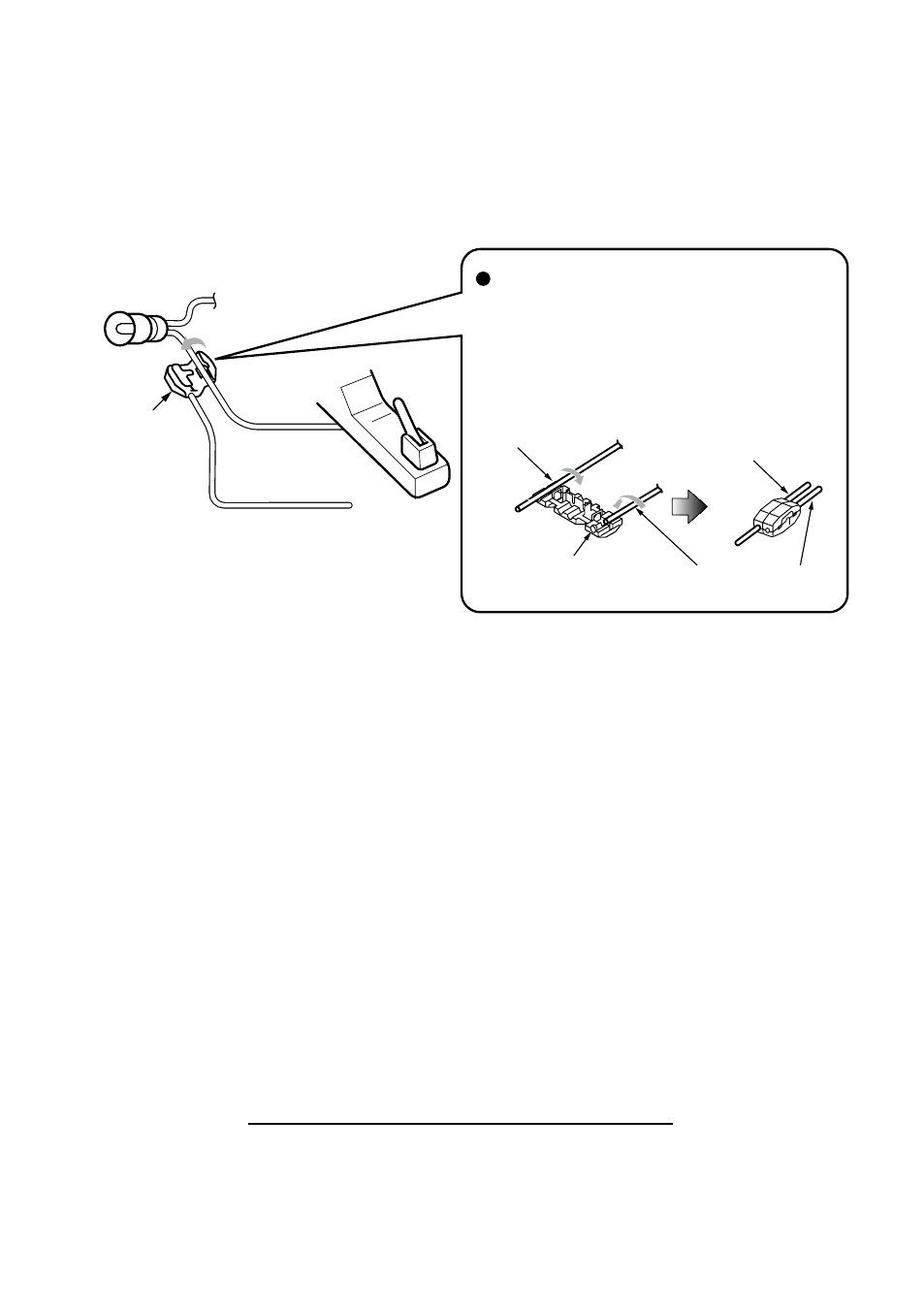

Индикатор стояночного тормоза
провод к аккумулятору
Стояночный тормоз
Электри-
ческий
тройни-
ковый
сросток
провод сигнала
стояночного
тормоза
провод стояночного тормоза
(ярко-зеленый)
Как подсоединить электрический трой-
никовый сросток
1. Вставьте провод сигнала стояночного
тормоза в зажим и зажмите его в на-
правлении, указанном стрелкой.
2. Проложите провод сигнала стояночного
тормоза и зажмите его в направлении,
указанном стрелкой
провод сигнала
стояночного тормоза провод сигнала
стояночного тормоза
Зажим
провод стояночного
тормоза (ярко-зеленый)
