5. УСТАНОВКА ОСНОВНОГО БЛОКА
Данный аппарат предназначен для фиксированно-
го монтажа в приборную панель.
1. При установке основного блока в автомобили
NISSAN воспользуйтесь закрепленными на кор-
пусе деталями и следуйте указаниям рис. 6.
При установке основного блока в автомобили
TOYOTA воспользуйтесь закрепленными на кор-
пусе деталями и следуйте указаниям рис. 7.
2. Подсоедините проводку в соответствии с указа-
ниями раздела 7 (см. стр. 41).
3. Соберите и закрепите устройство в приборной
панели и установите лицевую панель и цент-
ральную панель.

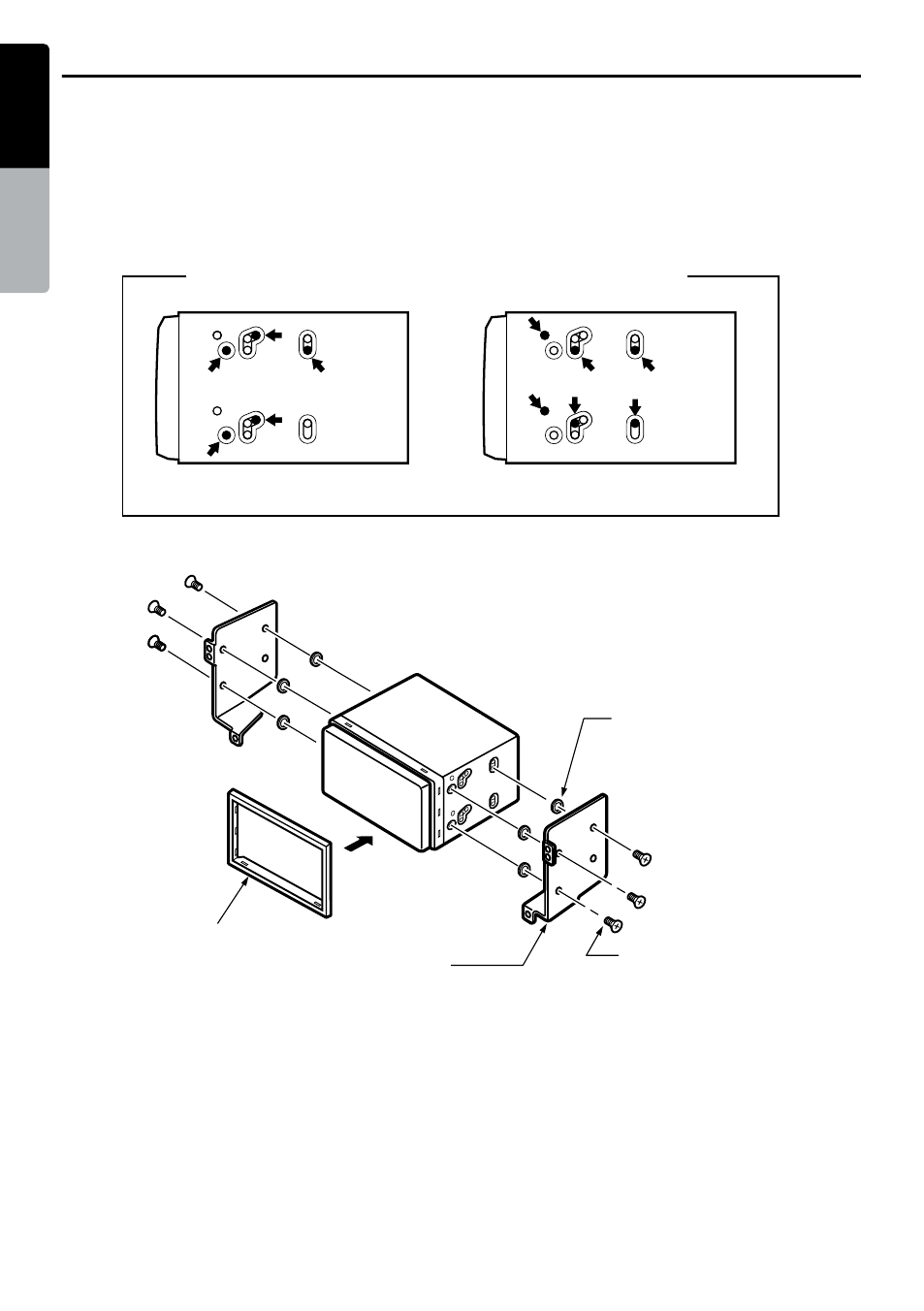

Отверстия под крепежные винты (вид сбоку на основной блок)
Для автомобилей NISSAN
Для автомобилей TOYOTA
Установка основного блока в автомобили NISSAN
Примечание:
*1. Установите рамку таким образом, чтобы
ее широкий край был обращен вниз. Вставь-
те кромку в желоб основного блока.
6 шурупов с плоской голо-
вкой (M5 X 8) (установлены на
основном блоке)
Основной
блок
6 прокладок (толщина: 1 мм)
Рамка (*1)
Установочный кронштейн
(1 пара - для левой и
правой стороны)
