4. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ
1. Прежде, чем приступить к установке аппарата,
подготовьте все необходимые для этого прина-
длежности.

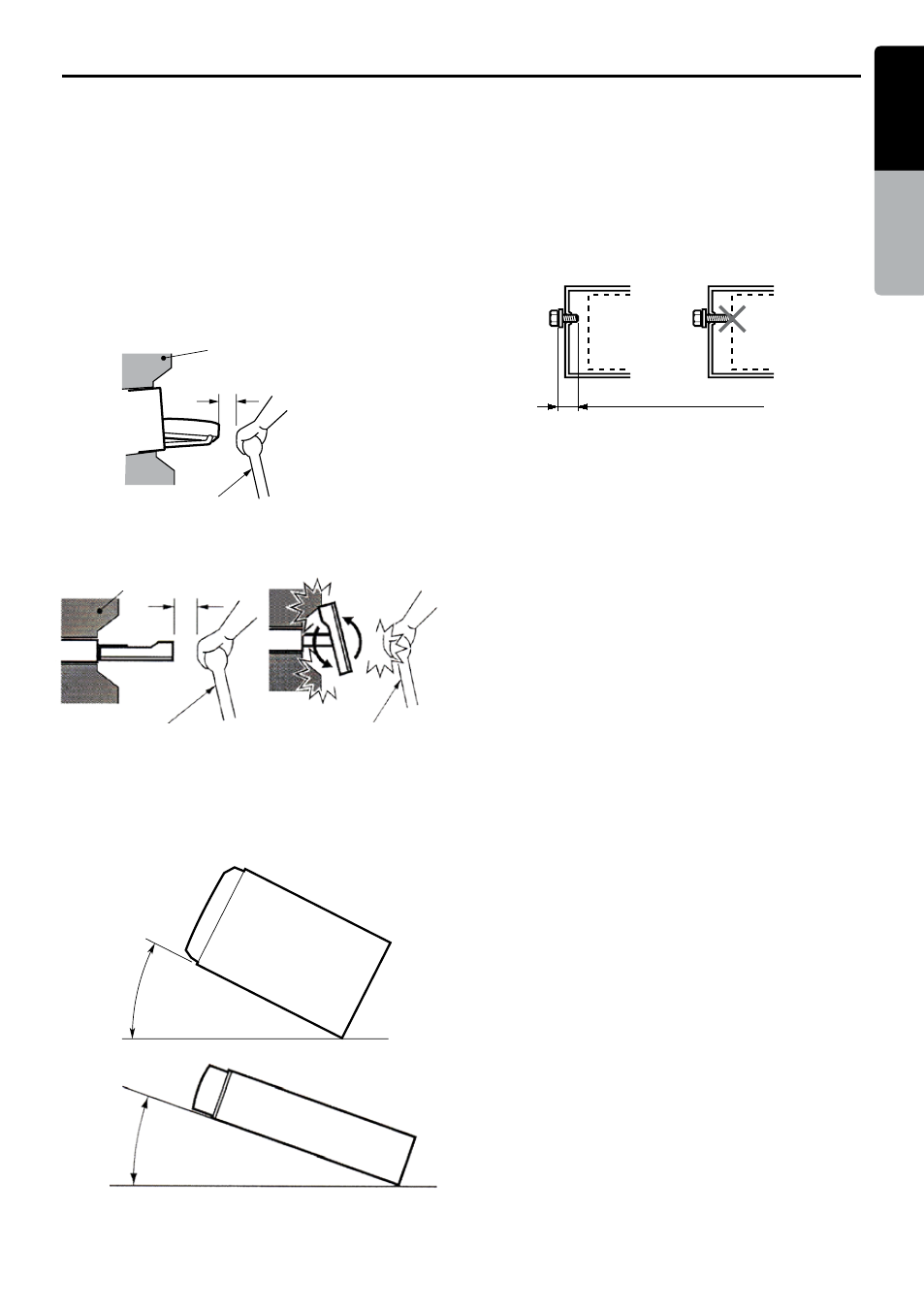

2. В данной модели применяются направляющие
для установки панели управления (оболочная
система установки). В некоторых автомобилях
панель управления может упереться в прибор-
ную панель или рукоятку переключения скоро-
стей, и в результате аппарат будет невозможно
установить. При выборе места для установки
убедитесь в том, что аппарат не мешает ходу
рукоятки переключения скоростей (см. рис. 2).
Рукоятка
Приборная панель
переключения скоростей
(убедитесь в том, что она не касается ЖК панели)
Приборная панель
Рукоятка
переключения
скоростей
(убедитесь в том, что она не касается ЖК панели)
переключения
скоростей
Рис. 2.
3. Устанавливайте аппарат под углом не более 30°
к горизонтальной плоскости. (См. рис. 3)
Макс. 30°
Макс. 30°
Рис.3.
4. Если Вы собираетесь как-либо доработать
корпус автомобиля, например, просверлить
отверстия, предварительно проконсультируй-
тесь по месту приобретения автомобиля.
5. При установке пользуйтесь шурупами из ком-
плекта поставки. Применение других шурупов
может привести к неисправности (см. рис. 4).
6. Данный аппарат оснащен мотором вентилято-
ра, предотвращающего перегрев основного
блока, расположенным в задней части основ-
ного блока. Если мотор вентилятора перекрыт
проводами или установочным кронштейном,
это может привести к неисправности. При
прокладке проводов следите за тем, чтобы не
перекрыть вентилятор.
Корпус
Корпус
Повреждение
Не более 8 мм (шуруп M5)
Рис. 4.
