Ру сский – Инструкция по эксплуатации Clarion MAX386VD
Страница 43
РУК
ОВ
О
Д
С
ТВ
О
ПО У
С
ТАНОВКЕ
Ру
сский
VRX486VD/ MAX386VD
iPod
(CCUIPOD1)
r
iPod
VRX486VD

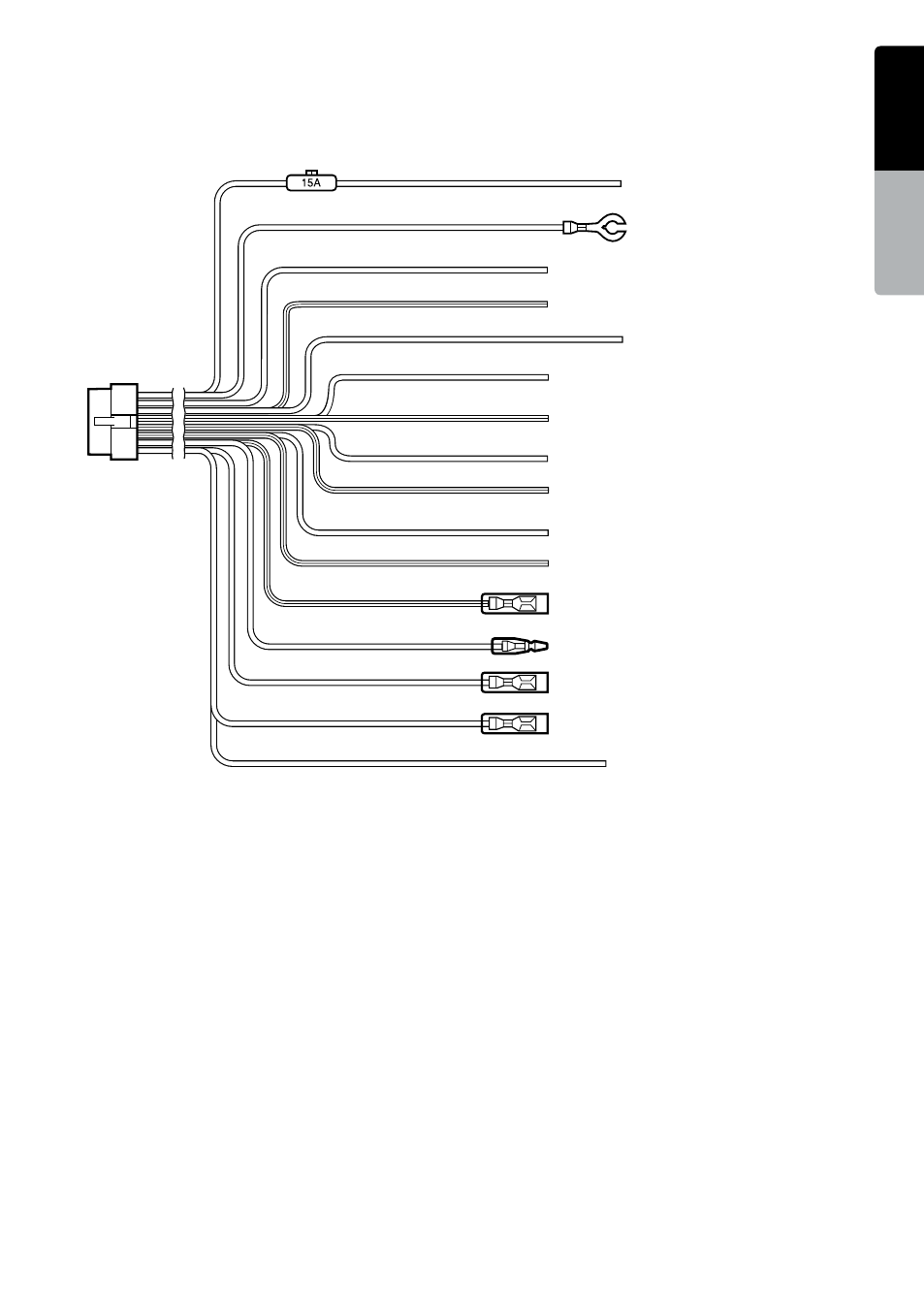

Кабель подачи электропитания
Желтый
Черный
Пурпурный
Пурпурный / Черный
Красный
Серый
Серый / Черный
Белый
Белый / Черный
Зеленый
Зеленый / Черный
Синий / Белый
Оранжевый / Белый
Синий
Коричневый
Светло-Зеленый
Примечание:
*1: Подсоединение разъема прерывания от телефона PHONE INTERRUPT
Прерывание от телефона будет отключать звук, если на провод поступает минусовой сигнал
(заземление).
+ 12 В ОСНОВНОЕ ПИТАНИЕ
ЗАЗЕМЛЕНИЕ
ТЫЛОВОЙ ПРАВЫЙ (+)
ТЫЛОВОЙ ПРАВЫЙ (-)
+ 12 В ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ
ФРОНТАЛЬНЫЙ ПРАВЫЙ (+)
ФРОНТАЛЬНЫЙ ПРАВЫЙ (-)
ФРОНТАЛЬНЫЙ ЛЕВЫЙ (+)
ФРОНТАЛЬНЫЙ ЛЕВЫЙ (-)
ТЫЛОВОЙ ЛЕВЫЙ (+)
ТЫЛОВОЙ ЛЕВЫЙ (-)
ПРОВОД ДИСТАНЦИОННОГО
ВКЛЮЧЕНИЯ УСИЛИТЕЛЯ
ПОДСВЕТКА
Автомобильная антенна
Прерывание от телефона (*1)
Стояночный тормоз
См. описание подсоединения провода стояночного тормоза на следующей странице.
