Установка в прочие автомобили (кроме NISSAN и TOYOTA)
В некоторых случаях может потребоваться доработка центральной панели (поджатие, отпили-
вание и т.п.)
Снятие основного блока
Если необходимо снять основной блок, разберите его в порядке, обратном процедуре «УСТА-
НОВКА ОСНОВНОГО БЛОКА» (см. стр. 38).
Установка основного блока в автомобили TOYOTA
При установке воспользуйтесь закрепленными на корпусе автомобиля деталями (детали, поме-
ченные значком , установлены на автомобиль).
Основной
блок
8 шестигранных
шурупов (M5 х№8)
Центральная
панель (*2)
Установочные
кронштейны (1 пара
для левой и правой
стороны)

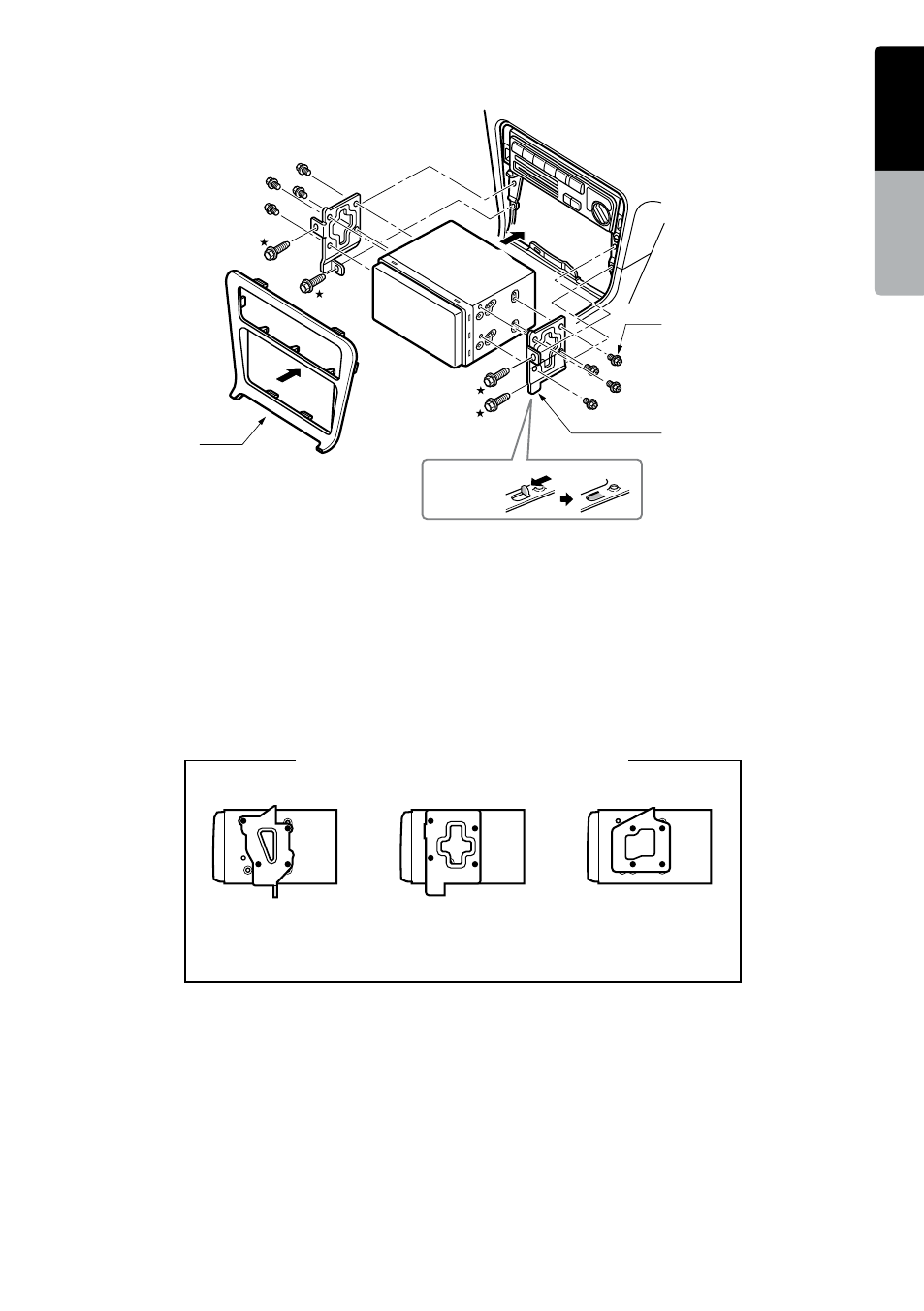

Рис. 7.
Примечание:
*2: Некоторые отверстия в панели слишком
малы для устройства . в зависимости от
типа и модели. В таких случаях подровняй-
те раму панели с верхней и нижней сторон
примерно на 0,5 ... 1,5 мм, чтобы устройство
можно было вставить ровно.
*3: Если крюк на установочном кронштейне
мешаетустановке аппарата, согните и
выровняйте его
Типичные установочные кронштейны
ПРИМЕР 1
ПРИМЕР 2
ПРИМЕР 3
Закрепляйте шурупы к значкам
..
