7
FB 21/26/51, FD 52, FR 54.2, FO 52/55
6
FB 21/26/51, FD 52, FR 54.2, FO 52/55
Подсоединение кабеля к сети
Оснастите питающий кабель соответствующей вилкой (см. табличку характе-
ристик и местные стандарты) или непосредственно подключите оборудова-
ние к сети (без вилки и розетки). В последнем случае должен быть установлен
многолинейный выключатель, соответствующий нагрузке оборудования, с
расстоянием между разведенными контактами не менее 3 мм, причем линия
заземления не должна разрываться.
Питающий кабель следует располагать так, чтобы по всей длине он никогда не
нагревался до температуры, превышающей на 50°С комнатную.
Перед подсоединением убедитесь в том, что:
l
Электрические парметры духовки, указанные в информационной табличке
(на оборудовании и/или на упаковке) соответствуют характеристикам сети.
l
Предохранители (пробки) или автоматические выключатели и проводка вы-
держивают максимальную нагрузку от вновь устанавливаемого оборудо-
вания (см. табличку характеристик).
l
Эффективность системы заземления (линия заземления не должна разры-
ваться) и соответствие ее установленным правилам;
l
Если вилка не подходит к розетке, замените розетку при помощи квалифи-
цированного специалиста, который также должен проверить, что сечение
проводки соответствует потребляемой оборудованием мощности.
l
Розетка или многолинейный выключатель находятся в легкодоступ-
ном месте.
N.B. Никогда не используйте удлинители, переходники и многогнездовые ро-
зетки, которые могут стать причиной перегрева и возгорания.
Оборудование, подключенное с нарушением требований безопасности бы-
товых приборов большой мощности, изложенных в настоящей инструкции,
является потенциально опасным.
Производитель не несет ответственности за ущерб здоровью и собствен-
ности, если он вызван несоблюдением указанных норм установки.
5
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Эти духовки оснащены трехжильным питающим кабелем, предназначенным
для работы с переменным током, напряжение и частота которого указаны в
табличке технических характеристик (расположенной на оборудовании) и в главе
«Технические характеристики» данного руководства.

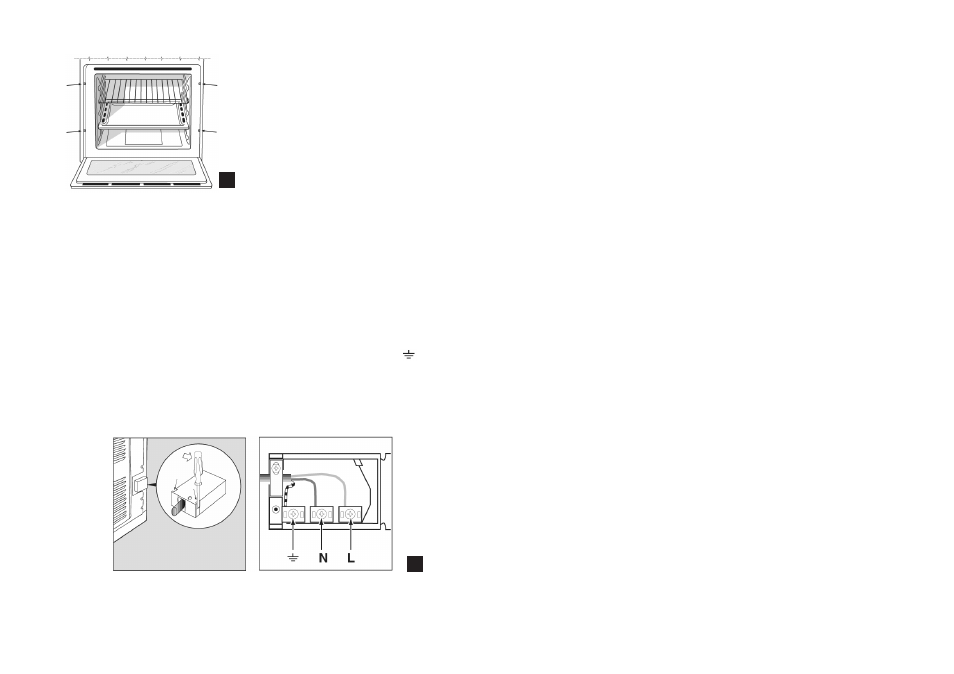

Установка питающего кабеля (рис. 5)
l
Снимите с клеммника крышку для этого приподнимите отверткой ее боко-
вые петли.
Подсоединение питающего кабеля производится следующим образом:
l
отверните винт кабельного зажима и три винта на контактах L-N è
;
l
закрепите провода винтами по следующей цветовой схеме: синий (blue)
нейтраль (N); коричневый (brown) фаза (L); зеленый & желтый (yellow-
green) заземление.
l
зафиксируйте питающий кабель зажимом и закройте крышку клеммника.
4
Для прикрепления духовки к мебели
откройте дверцу духовки и вкрутите 4
шурупа в 4 отверстия, расположенные
по периметру рамки (рис. 4).
