Установка – Инструкция по эксплуатации Hotpoint Ariston CISFB51 IX
Страница 3
4
FB 21/26/51, FD 52, FR 54.2, FO 52/55
5
FB 21/26/51, FD 52, FR 54.2, FO 52/55
Панели смежной кухонной мебели должны быть сделаны из огнеупорных ма-
териалов. В частности мебель с деревянной клеевой облицовкой должна быть
устойчива к нагреву до 100°С.
Для предотвращения возможного контакта с деталями, находящимися под
напряжением, необходимо исключить доступ к ним без применения инстру-
мента.
Чтобы правильно отцентрировать духовку, поместите 4 петли на сторонах ду-
ховки в соответствующие им 4 отверстия, расположенные по периметру рам-
ки. В частности, при толщине боковых панелей мебели:
•
20 мм удалите съемную деталь петли (рис. 3A);
•
18 мм используйте первый паз (заводская установка) (рис. 3B);
•
16 мм используйте второй паз (рис. 3C).
2
УСТАНОВКА
Этот раздел предназначен для квалифицированных техников и содержит ин-
струкции по установке и обслуживанию духовок в соответствии с дейст-
вующими нормами безопасности.
Важно: перед любыми работами по наладке, обслуживанию и т.п.
отключите духовку от электрической сети.
Установка встраиваемых духовок
Для правильной работы встраиваемого оборудования необходимо, чтобы мо-
дуль кухонной мебели был соответствующего размера.
1
Чтобы обеспечить надлежащую вентиляцию снимите заднюю стенку модуля
кухонной мебели. Предпочтительно, чтобы духовка опиралась на два бруса,
прикрепленных к внутренним стенкам модуля кухонной мебели; при наличии
сплошного основания должен быть обеспечен зазор позади духовки не менее
45х560 мм. (рис. 2).

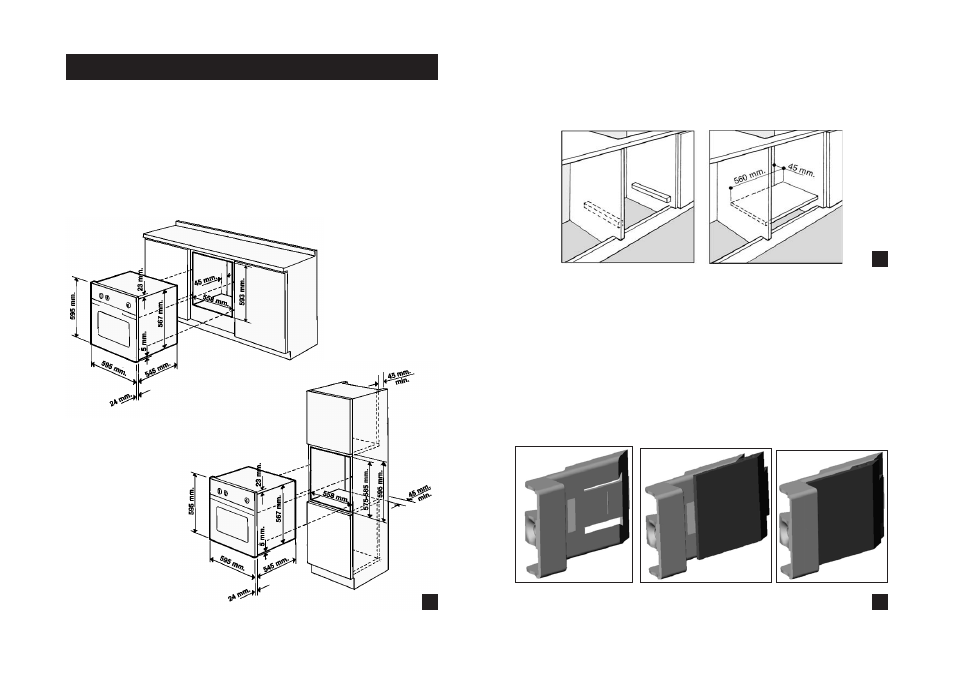

На рис. 1 приведены
размеры выреза для
установки духовки
под столешницей или
в колонке кухонной
мебели.
3
А
В
С
