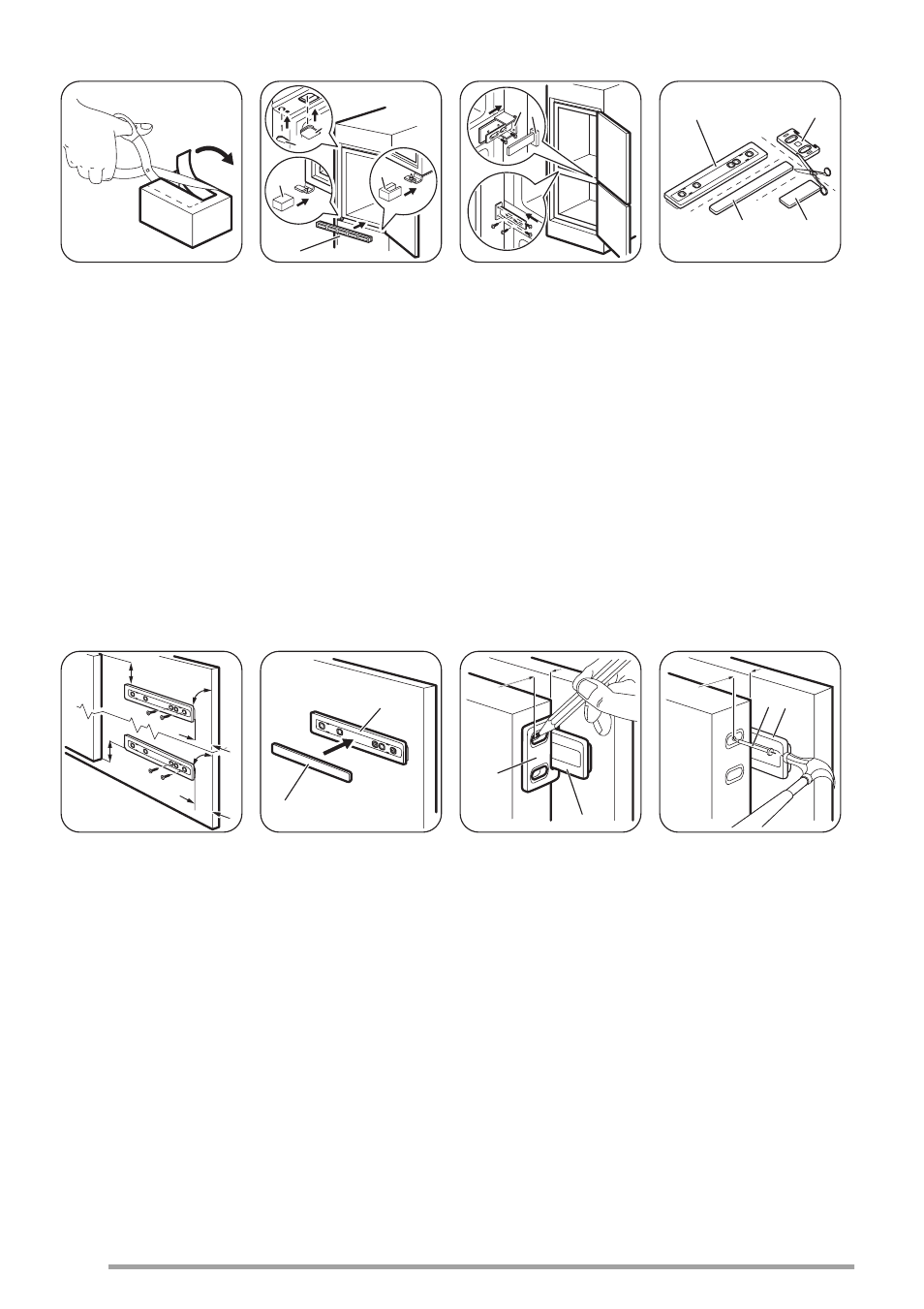

Видаліть правильну
частину кришки заві-
си (E). Переконайте-
ся, що видаляєте
частину DX, якщо
завіси знаходяться
праворуч, а частину
SX - у протилежно-
му випадку.
E
E
D
C
B
Закріпіть кришки (C,
D) на отворах для
з'єднувачів і завіс.
Встановіть панельку
з вентиляційними
отворами (B).
Закріпіть кришки за-
віси (E) на завісі.
D E
З'єднайте прилад з
боковою стінкою ку-
хонних меблів:
1. Ослабте гвинти
деталі (G) і пе-
ресувайте де-
таль (G) до бо-
кової стінки ме-
блів.
2. Затягніть гвинти
деталі (G) зно-
ву.
3. Приєднайте де-
таль (H) до де-
талі (G).
Ha
Hb
Hd
Hc
Від'єднайте деталі
(Ha), (Hb), (Hc) та
(Hd).
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
Встановіть деталь
(Ha) на внутрішній
бік кухонних меблів.
Ha
Hc
Посуньте деталь
(Hc) на деталь (Ha).
Hb
Ha
8 mm
Відкрийте дверцята
приладу та дверця-
та кухонних меблів
під кутом 90°.
Вставте маленький
прямокутник(Hb) у
напрямник (Ha).
Складіть разом
дверцята приладу
та дверцята меблів і
позначте отвори.
Ha
8 mm
K
Зніміть кронштейни і
позначте відстань 8
мм від зовнішнього
краю дверцят, де
має бути забитий
гвіздок (K).
