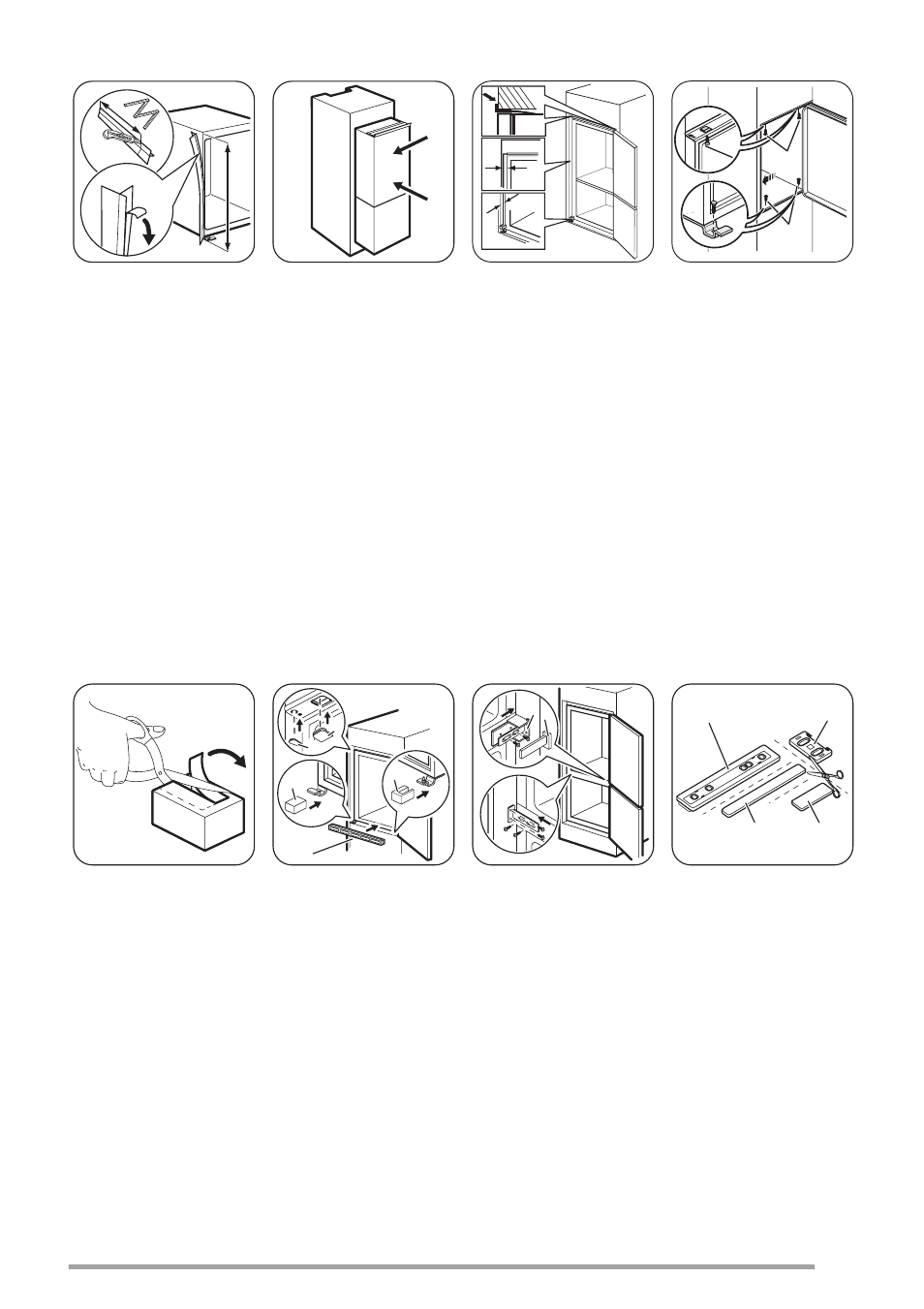

Po potrebi odrežite
lepilni tesnilni trak in
ga pritrdite na napra-
vo, kot prikazuje sli-
ka.
1
2
Napravo namestite v
odprtino.
Napravo potiskajte v
smeri puščice (1), do-
kler se pokrov zgor-
nje odprtine ne ustavi
ob kuhinjski omari.
Napravo potisnite v
smeri puščice (2) ob
omaro na nasprotni
strani tečaja.
44mm
4mm
Napravo poravnajte v
odprtini.
Poskrbite, da bo raz-
dalja med napravo in
sprednjim robom
omare 44 mm.
Pokrovček spodnjega
tečaja (v vrečki z
opremo) poskrbi za
pravilno razdaljo med
napravo in omaro.
Poskrbite, da bo raz-
mik med napravo in
omaro 4 mm.
Odprite vrata. Pritrdi-
te pokrovček spod-
njega tečaja.
I
I
Napravo pritrdite v
odprtino s štirimi vija-
ki.
Odstranite pravi del
pokrovčka tečaja (E).
Poskrbite za odstrani-
tev dela DX v primeru
desnega tečaja ali
dela SX v nasprot-
nem primeru.
E
E
D
C
B
Namestite pokrovčka
(C, D) na ušesce in
odprtini tečaja.
Namestite prezrače-
valno rešetko (B).
Na tečaj namestite
pokrovček (E).
D E
Napravo s strani
združite s stransko
steno kuhinjske oma-
re:
1. Odvijte vijaka de-
la (G) in premak-
nite del (G) do
stranske stene
omare.
2. Ponovno privijte
vijaka dela (G).
3. Pritrdite del (H)
na del (G).
Ha Hb
Hd Hc
Ločite dele (Ha),
(Hb), (Hc) in (Hd).
