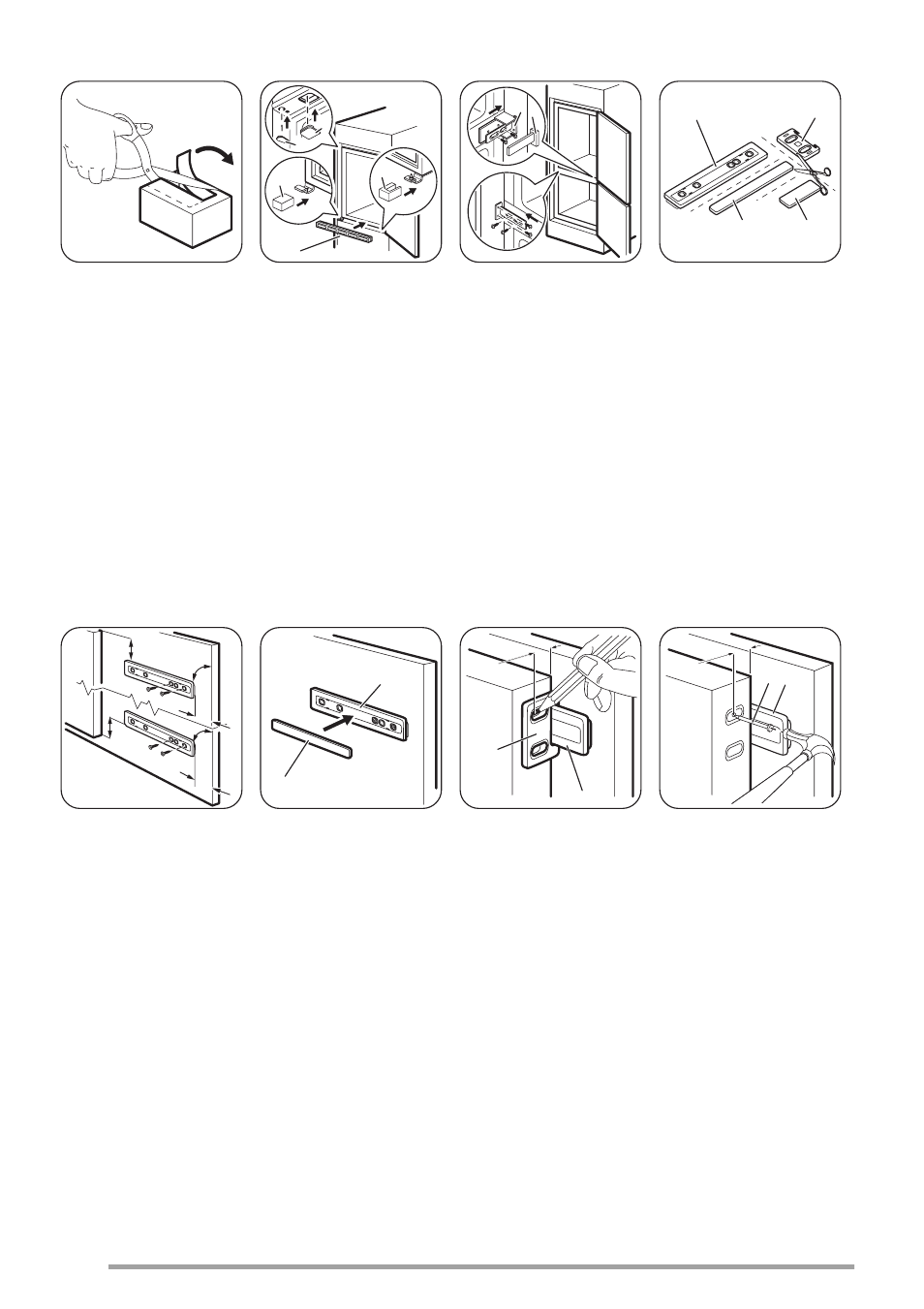

Noņemiet vajadzīgo
daļu no eņģes apval-
ka (E). Pārliecinieties,
ka noņemat DX daļu
labajai eņģei, SX pre-
tējai eņģei.
E
E
D
C
B
Piestipriniet apvalkus
(C,D) pie kronštei-
niem un eņģu atve-
rēm.
Uzstādiet ventilācijas
restes (B).
Piestipriniet eņģu ap-
valkus (E) pie eņģēm.
D E
Novietojiet ierīci sta-
teniski pie virtuves
mēbeļu sānu sienas:
1. Palaidiet vaļīgāk
detaļas (G) skrū-
ves un pārvieto-
jiet detaļu (G)
līdz skapīša sānu
sienai.
2. Pievelciet atkal
detaļas (G) skrū-
ves.
3. Pievienojiet deta-
ļu (H) detaļai (G).
Ha
Hb
Hd
Hc
Atvienojiet detaļas
(Ha), (Hb), (Hc) un
(Hd).
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
Uzstādiet detaļu (Ha)
virtuves mēbeles
iekšpusē.
Ha
Hc
Uzbīdiet detaļu (Hc)
uz detaļas (Ha).
Hb
Ha
8 mm
Atveriet ierīces durvis
un virtuves skapīša
durvis 90° leņķī.
Ievietojiet nelielo
taisnstūra elementu
(Hb) vadotnē (Ha).
Savienojiet ierīces un
virtuves skapīša dur-
vis un iezīmējiet atve-
rēm paredzētās vie-
tas.
Ha
8 mm
K
Noņemiet kronšteinus
un iezīmējiet 8 mm
attālumu no durvju
ārējās malas, kur
jāuzstāda skrūve (K).
26
