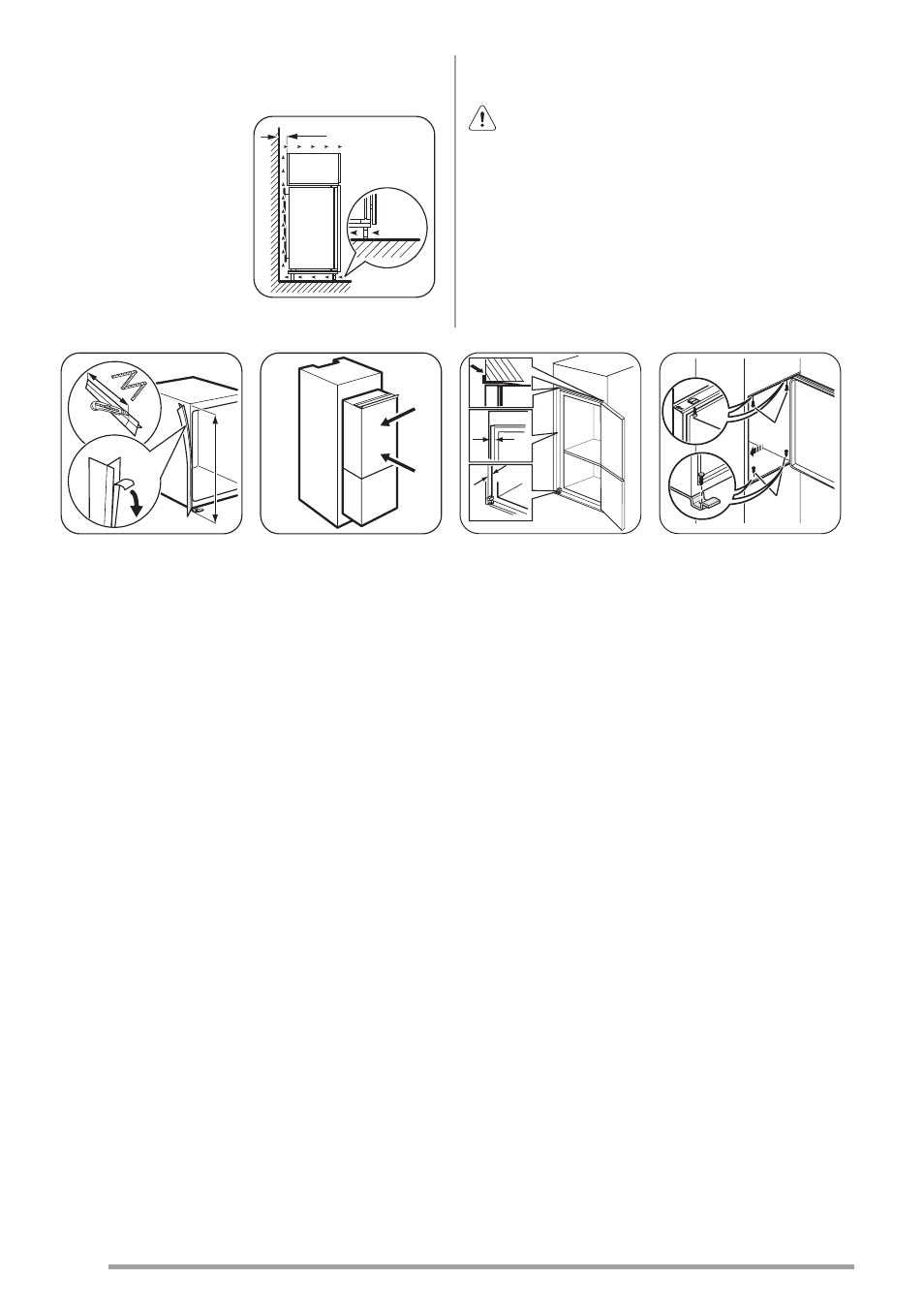

Nõuded ventilatsioonile
Õhuvoog seadme
taga peab olema
küllaldane.
5 cm
min. 200cm 2
min.
200cm 2
Seadme paigaldamine
Ettevaatust Veenduge, et toitekaabel
saab vabalt liikuda.
Toimige järgmiselt:
x
x
Vajadusel lõigake so-
bivas pikkuses liimiga
tihendiriba ja kinnita-
ge see joonisel kuju-
tatud viisil seadme
külge.
1
2
Paigutage seade pai-
galdusnišši.
Lükake seadet nool-
tega näidatud suunas
(1), kuni ülaosa puu-
tub vastu köögimöö-
blit.
Lükake seadet vastu
kappi nooltega näida-
tud suunas (2) ukse-
hinge vastasküljel.
44mm
4mm
Kohandage seadme
asendit nišis.
Jälgige, et seadme ja
kapi esiserva vahele
jääb 44 mm vaba
ruumi.
Alumise hinge kate
(leiate tarvikute ko-
tist) tagab seadme ja
köögimööbli vahelise
õige vahekauguse.
Jälgige, et seadme ja
kapi vahele jääb 4
mm vaba ruumi.
Avage uks. Paiguta-
ge alumise hinge ka-
te oma kohale.
I
I
Kinnitage seade nišši
4 kruvi abil.
12
