368 Приложение B Сплиттеры и микрофильтры
Телефонные микрофильтры
Для голосовой телефонной связи используется диапазон низких частот 0 – 4 кГц, а для
передачи по ADSL – диапазон более высоких частот, выше 4 кГц. Микрофильтр
представляет собой фильтр низких частот, изолирующий телефон от высокочастотных
сигналов ADSL. Телефонный микрофильтр требуется не во всех случаях.
1 Соедините телефонную розетку кабелем с одинарным входом разветвителя.
1 Соедините кабелем двойной выход разветвителя со входом “от телефонной
розетки” на микрофильтре.
1 Другим кабелем соедините двойной выход разветвителя с P-2602.
1 К выходу “телефон” на микрофильтре подключите ваш телефонный аппарат, как
показано на следующем рисунке.

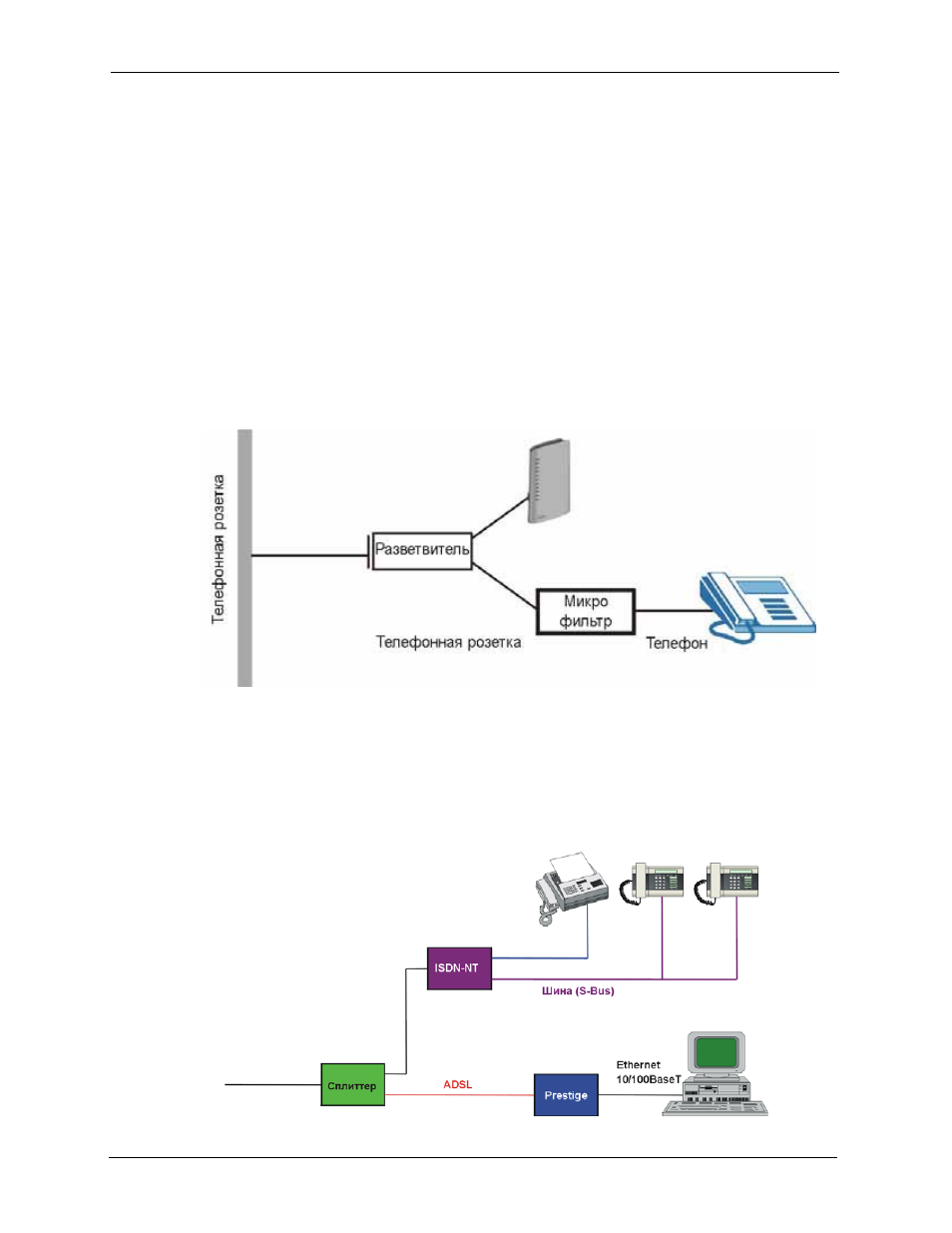

Рис. 198 Подключение микрофильтра
Использование P-2602 с ISDN-линиями
Этот раздел касается только пользователей, применяющих P-2602 с ADSL-каналом по
линии ISDN (цифровой сети с интегрированными услугами). Ниже приведен пример
установки P-2602 на ISDN-линии.
Рис. 199 Устройство ZyXEL на ISDN-линии
