Приложение B Сплиттеры и микрофильтры
367
П
Р И ЛОЖЕ Н И Е
B
Сплиттеры и микрофильтры
В этом приложении описывается подключение сплиттера аналоговой линии и
телефонного микрофильтра.
Подключение сплиттера аналоговой линии
При использовании полноскоростного стандарта (G.dmt) ADSL для разделения
телефонного сигнала и ADSL-сигнала необходим сплиттер аналоговой линии. Сплиттер
позволяет одновременно пользоваться Интернетом и телефонной связью по одной
линии. Сплиттер также блокирует помехи от телефонных трубок.
Сплиттер аналоговой линии целесообразно устанавливать в той точке, где телефонная
линия вводится в дом или помещение, как показано на следующем рисунке.

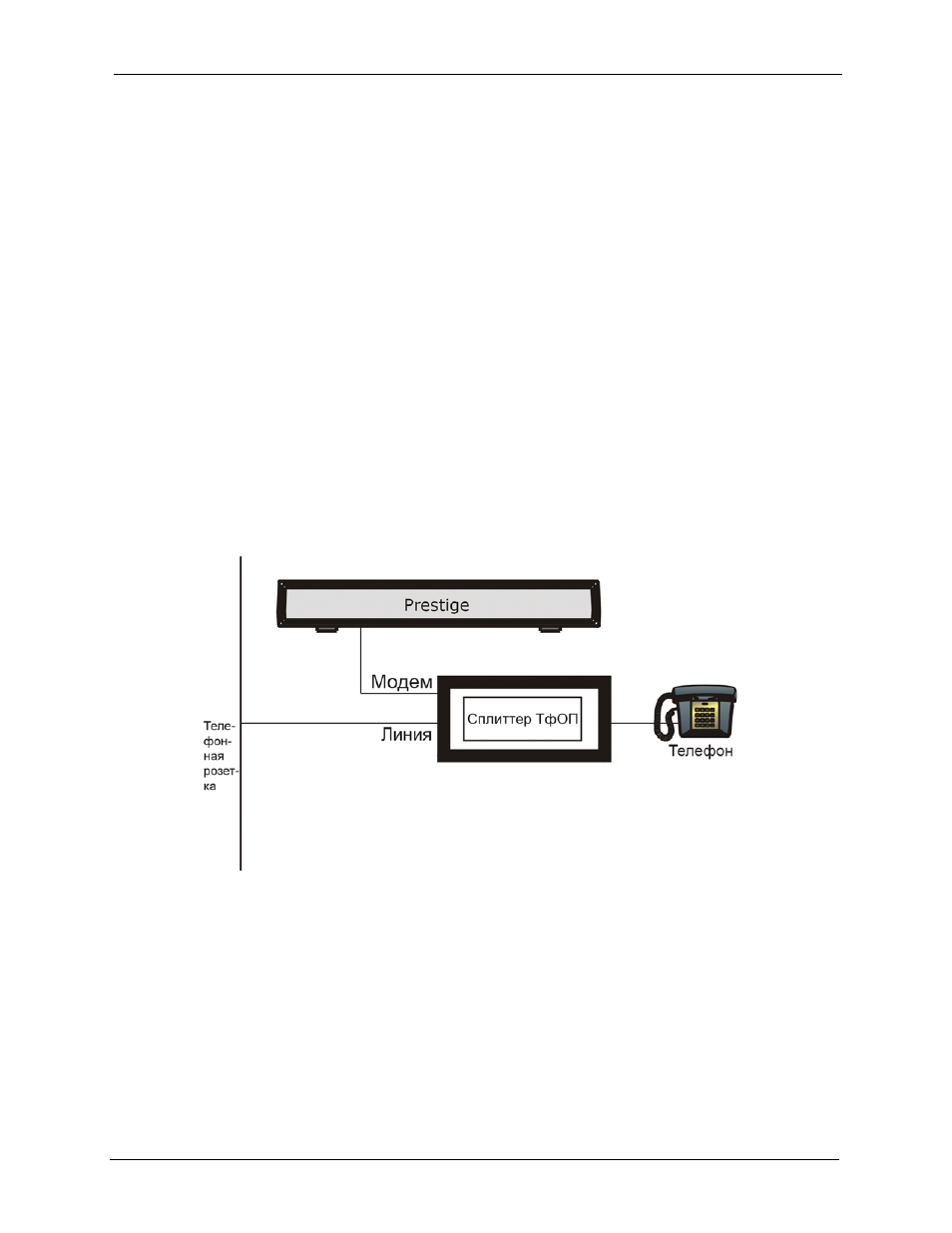

Рис. 197 Подключение сплиттера аналоговой линии
1 К выходу, помеченному “Phone”, подключите телефонный аппарат.
2 К выходу, помеченному “Modem” или DSL, подключите P-2602.
3 Ко входу, помеченному “Line”, подключите линию от телефонной розетки.
