Глава 4 Настройка глобальной сети (WAN)
Руководство пользователя P660HN
69
Тип трафика VBR-nRT (non real-time Variable Bit Rate – Переменная скорость передачи
вне реального времени) используется для передачи пульсирующего трафика, который
не требует тщательного контроля задержки и изменений задержки. Такой тип трафика
используется для пульсирующего трафика, типичного для локальных сетей. Скорость
PCR и максимальный размер пакета MBS определяют размеры блоков пакетов, SCR
определяет минимальный размер блока. Примером соединения VBR-nRT является
передача файлов данных, которая не чувствительна к задержкам.
Неопределенная скорость передачи (UBR)
Тип трафика UBR ATM (Unspecified Bit Rate – Неопределенная скорость передачи)
используется для пульсирующего трафика передачи данных. Но при использовании
UBR не гарантируется величина пропускной способности, и трафик передается, только
когда сеть имеет ресурсы. Примером применения UBR является фоновая передача
файлов.
4.8 Перенаправление трафика
При перенаправлении трафик пересылается на резервный шлюз, если устройство
P660HN не может установить соединение с Интернетом. Пример показан на следующем
рисунке.

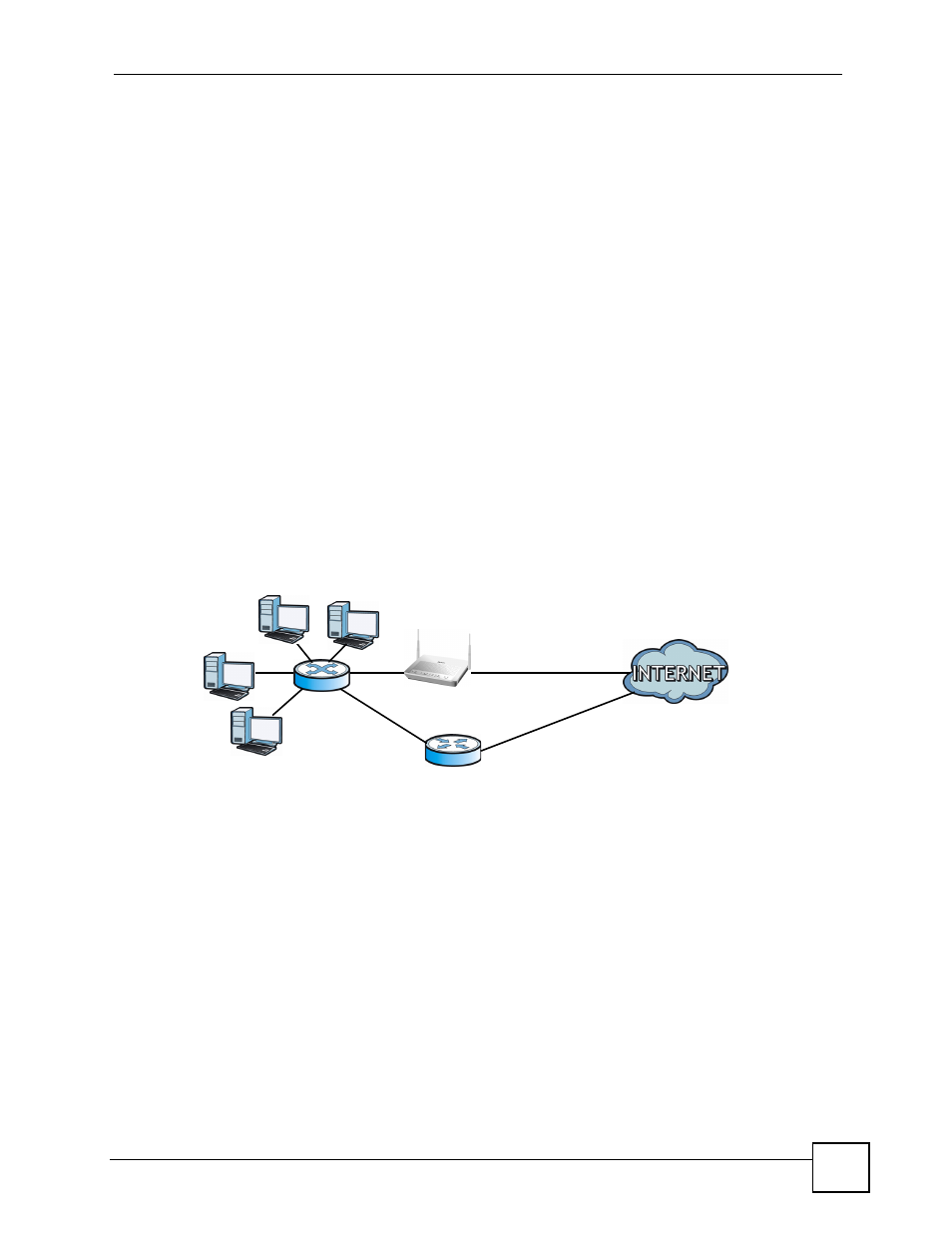

Рис. 19 Пример перенаправления трафика
Топология сети, описанная ниже, позволяет избежать проблем безопасности при
треугольном маршруте, если к локальной сети подключен резервный шлюз. С помощью
псевдонимов IP локальную сеть можно разделить на 2 или 3 логических сети,
и устройство P660HN будет являться шлюзом для каждой логической сети. Поместите
защищенную локальную сеть в одну подсеть (Подсеть 1 на следующем рисунке),
а резервный шлюз – в другую подсеть (Подсеть 2). Настройте фильтры, которые
пропускают пакеты от защищенной локальной сети (Подсеть 1) к резервному шлюзу
(Подсеть 2).
WAN
LAN
Backup Gateway
