Zyxel P660HN - Инструкция (Страница 209)

Глава 13 802.1Q/1P
Руководство пользователя P660HN
209

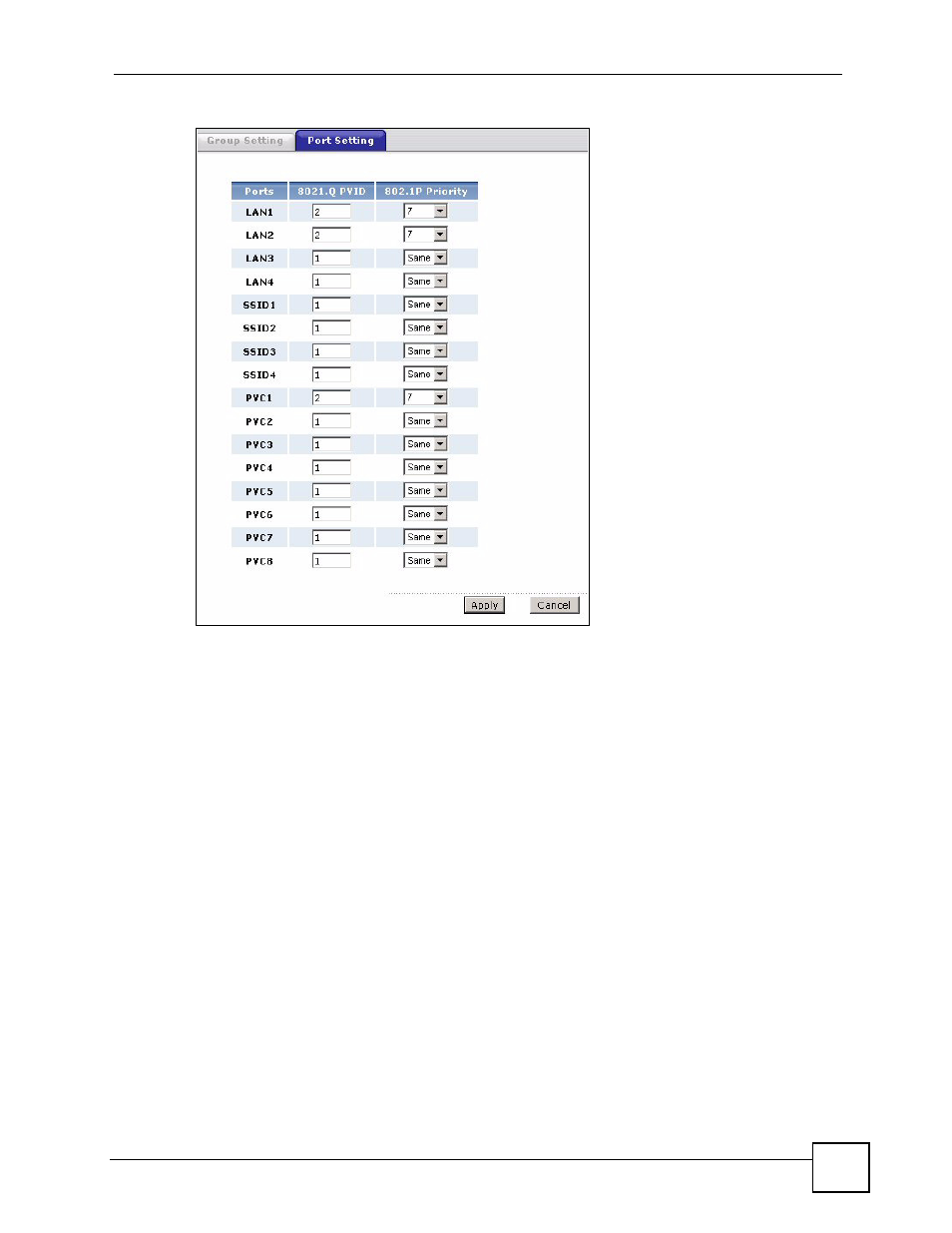

Рис. 109 Advanced > 802.1Q/1P > Port Setting: Пример
К портам 3 и 4 подключены настольные компьютеры; эти порты используются для
Интернет-трафика. Вам необходимо присвоить низкий приоритет трафику такого типа;
вы хотите объединить эти порты и PVC2 в один VLAN (VLAN3). PVC2 назначен
приоритет низкого уровня.
SSID1 и SSID2 являются двумя беспроводными сетями. Вам необходимо присвоить
средний приоритет трафику такого типа; вы хотите объединить эти порты и PVC3 в
один VLAN (VLAN4). PVC3 назначен приоритет среднего уровня.
Выполните те же действия, что и в случае с VLAN2, для настройки параметров VLAN3
и VLAN4. Экран сводки будет выглядеть следующим образом.
