Глава 13 802.1Q/1P
Руководство пользователя P660HN
207
13.1.3 Пример 802.1Q/1P
В этой главе описывается настройка параметров 802.1Q/1P в устройстве P660HN.

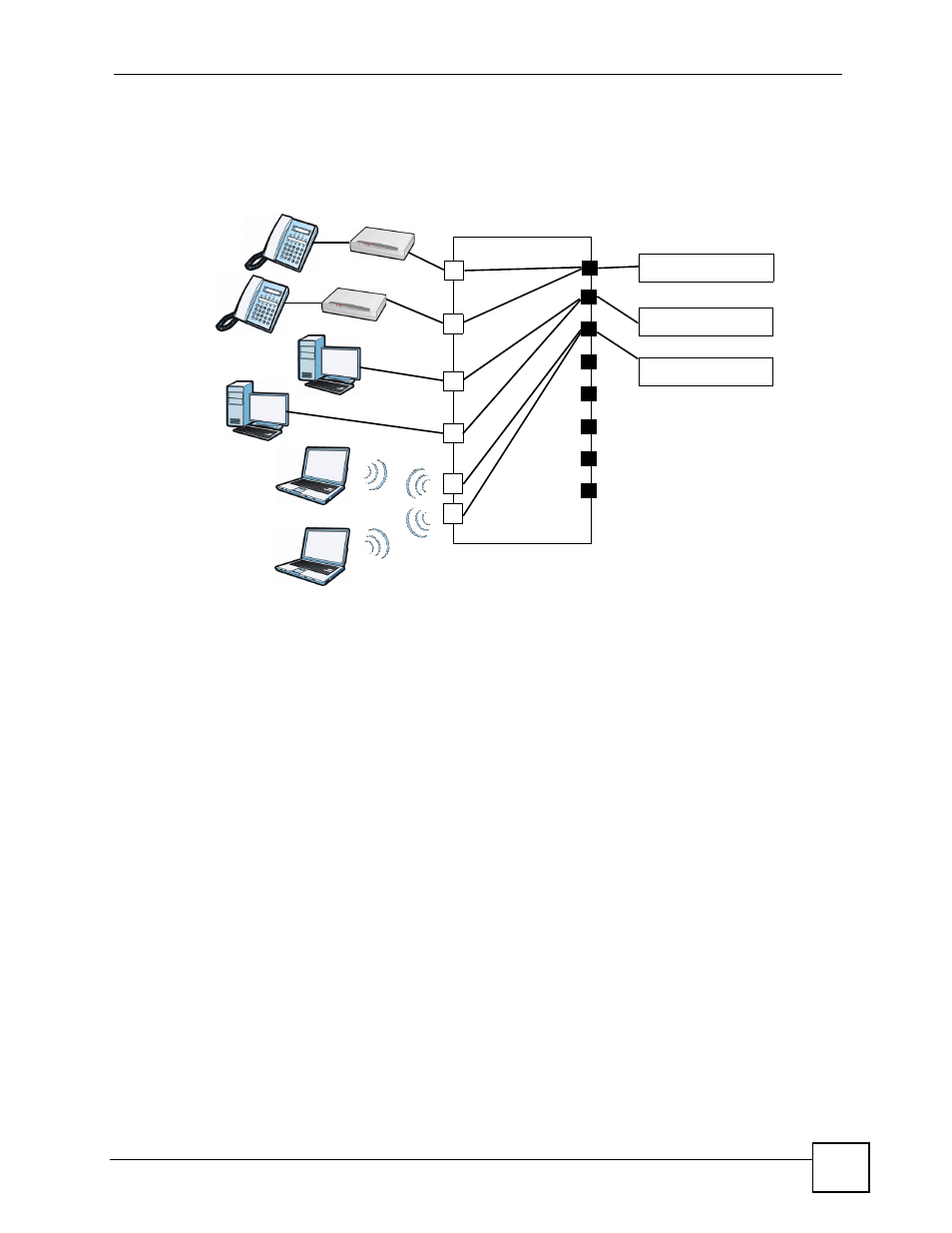

Рис. 107 Пример 802.1Q/1P
LAN1 и LAN2 подключены к аппаратам аналоговой телефонной связи (ATA) и
используются для трафика VoIP. Вам необходимо присвоить высокий приоритет
трафику такого типа; вы хотите объединить эти порты в один VLAN (VLAN2), а затем в
PVC (PVC1), которому назначен приоритет высокого уровня.
Вам необходимо начать со следующих действий.
1 Нажмите Advanced > 802.1Q/1P > Group Setting, а затем нажмите кнопку Edit для
отображения следующего экрана.
2 В поле Name введите VoIP для идентификации группы.
3 В поле VLAN ID напечатайте цифру 2 для идентификации группы VLAN.
4 Выберите PVC1 из выпадающего списка Default Gateway.
5 В поле Control выберите Fixed для LAN1, LAN2 и PVC1, чтобы назначить их
постоянными членами группы VLAN.
6 Нажмите Apply.
1
2
3
4
1
2
3
4
5
6
7
8
Сеть VoIP
Интернет – (PPPoE)
Интернет – (PPPoE)
P660HN EE
